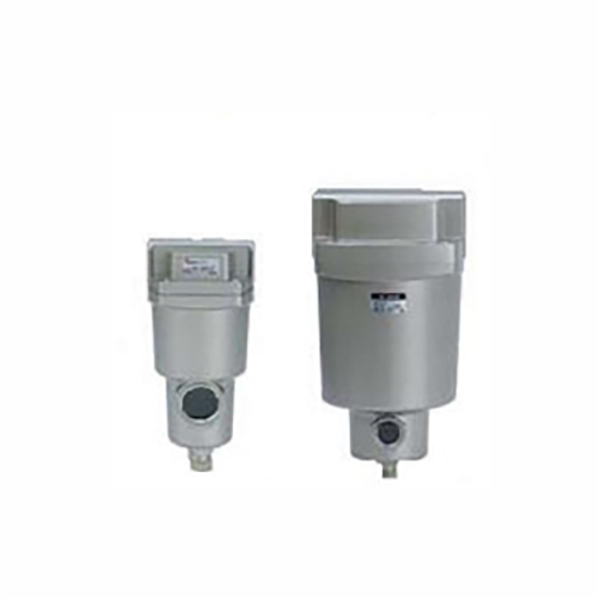

AFF / AM Series tryckluftsreningsfilter (Mainstream Line)

Stämpla:SOLH från Richge Technology

Seriepositionering & kärnfunktioner

     AFF och AM bildar den kombinerade reningsenheten för luftkällan. AFF fungerar som primärt grovfilter för att ta bort fasta föroreningar och kondenserade vattendroppar, medan AM är precisionsavskiljare för oljedimma för eliminering av mikrooljeaerosoler, förbättrar tryckluftens renhet och helt skyddar nedströms pneumatiska ställdon.

  1. AFF-seriens grovfilter

     -- Filtreringsprecision: 1μm, 99% partikelfångningshastighet (uppgraderad från gammal 3μm-kvalitet)

     -- Kärnfunktion: Ta bort stort damm, rostskräp och bulkkondenserat vatten, 99 % vattenavskiljningseffektivitet som främre primärfiltrering

     -- Renlighetsstandard: ISO8573-1:2010 [4:7:4]

  2. AM Series Oljedimma Separator (finfilter)

     -- Filtreringsprecision: 0,1 μm, 99 % mikrooljedimma fångsthastighet (uppgraderad från gammal 0,3 μm kvalitet)

     -- Kärnfunktion: Komplett oljedimma separation, utloppsresteroljekoncentration ≤1mg/m³ (0,8ppm), helt kompatibel med oljefri smörjprocesskrav

     -- Renlighetsstandard: ISO8573-1:2010 [2:7:3]

  3. Delade allmänna fördelar

     -- Ultralågt tryckfall ≤5kPa, energibesparing, flödeskapacitet ökad med 20 % jämfört med konventionella modeller

     -- Lätt vätskeförvaringsskål i rostfritt stål, maximal viktminskning upp till 52 %

     -- Visuell underhållspåminnelse: standard inbyggd igensättningsindikator med röd ring för att bedöma tidpunkten för filterbyte; färgkodade filterändar för snabb modellidentifiering

     - Modulär kaskaddesign, kan seriekopplas med AMD / AMH ultrafina filter för att möta kraven på ultraren luft i flera klasser

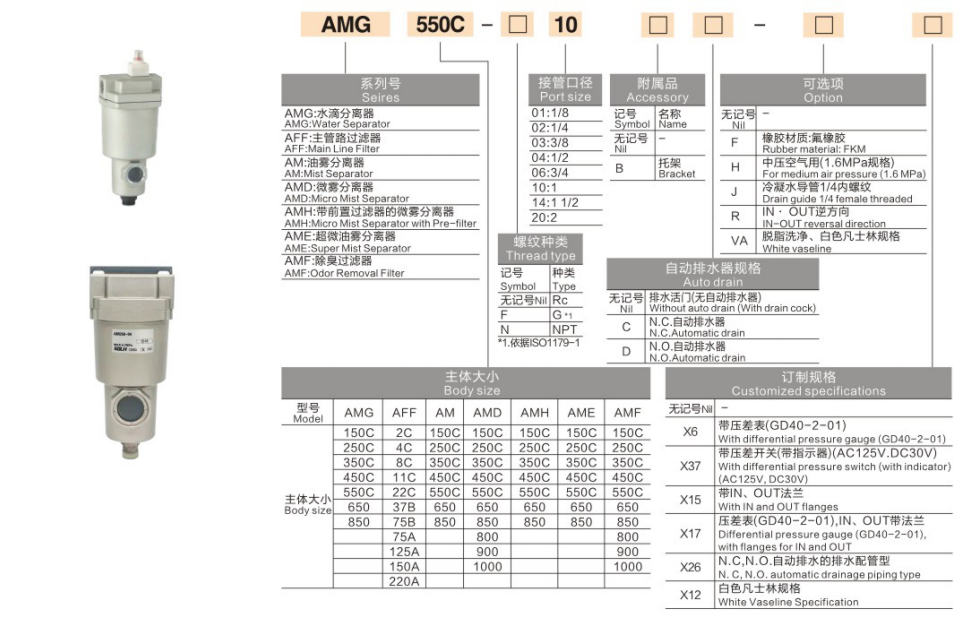

Komplett modellnamnsregel

 1. Exempelmodeller: AFF40-04 ; AM50-10D

  2. Exempel på standardbeställning

     -- AFF grovfilter, 1/2" port, automatisk dränering: AFF40-04D

     -- AM oljedimma separator, 1" port, automatisk dränering: AM50-10D

     -- Högt flöde 7000 L/min, 1,5" port: AM70D-14

Universella tekniska specifikationer (standardtestvillkor: 0,7 MPa, 20 ℃)

  1. Allmänna gemensamma parametrar

     -- Tillämpligt medium: Tryckluft (förfilter ≥40μm krävs uppströms)

     -- Driftstryckintervall: 0,1~1,0 MPa; sprängsäkert tryck 1,5 MPa

     -- Driftsomgivningstemperatur: -5 ~ 60 ℃ (ingen isbildning i skålen)

     -- Avloppskonfiguration: Manuell dränering som standard; auto dränering valfritt via suffixet -D

  2.Full serie flödes- och dimensionsparametertabell

Riktlinjer för steg-för-steg urval

  1. Matchningsschema för filtreringsgrad

     -- Vanliga allmänna pneumatiska kretsar: AFF (1μm grovfilter) → tryckregulator → smörjanordning

     -- Oljefri precisionsautomationsutrustning: AFF → AM (0,1μm oljedimma separator) → terminalutrustning

     -- Ultrahög renhet halvledare / optisk process: AFF → AM → AMD (0,01 μm ultrafint filter)

  2. Flödesmarginalberäkning

     -- Välj modell med nominellt flöde 1,2~1,5 gånger högre än den totala systemets maximala luftförbrukning; överbelastat flöde kommer att drastiskt minska filtreringseffektiviteten och öka tryckförlusten.

  3. Val av dräneringsläge

     -- 24 timmars obevakad kontinuerlig produktion, högt kondensatutbyte: välj -D automatisk dräneringsversion

     -- Intermittent lågfrekvent utrustning: standard manuell dräneringstyp tillräcklig

  4. Port Matching Princip

     -- Konsekvent filterportstorlek med huvudrörledningens diameter; undvik att minska/öka diametern för att förhindra extra tryckfall.

Typiska industriella tillämpningsscenarier

     -- Allmän industriell automation: CNC-verktygsmaskiner, luftcylindrar, magnetventils front-end vatten & oljeborttagning

     -- Livsmedels- och läkemedelstillverkning: oljefri ren luftkälla för att undvika produktkontamination

     -- 3C elektronik & beläggningsverkstäder: eliminera oljedimma för att förhindra ytbeläggningsdefekter och precisionskomponentföroreningar

     -- Efterbehandlingssystem för luftkompressor: kaskad med kylda/adsorptionslufttorkar för att uppgradera den totala luftrenheten

Prestandajämförelse: AFF VS AM

Sammanfattning av en mening

     SOLH AFF 1 μm huvudledningsgrovfilter och AM 0,1 μm oljedimma separator bildar modulära kaskadluftreningsenheter med fullt flödesintervall på 300~14500 L/min, visuell tilltäppningsindikator och valfri automatisk dränering, som uppfyller ISO8573-1-standarden för allmän pneumatisk, livsmedels-, medicinsk, oljafri spraybehandling med luftspray och olja.
