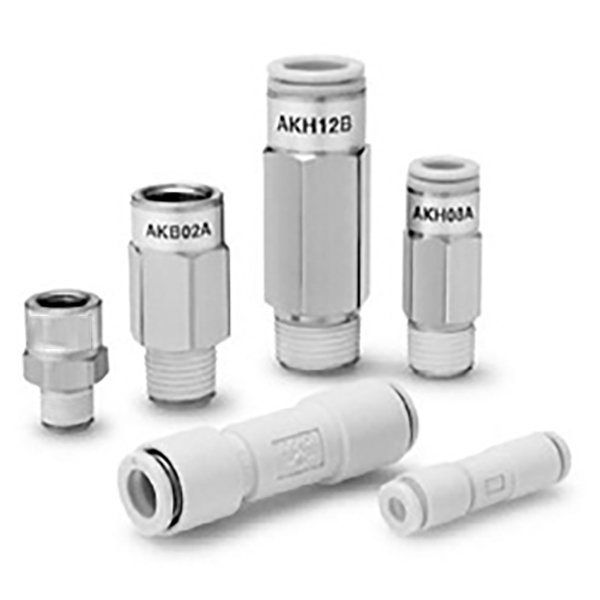

AKH / AKB-serien snabbkopplad backventil

SOLH AKH / AKB-serien snabbkopplad backventil (hylstyp)

Märke: SOLH by Richge Technology | Integrerad envägsventil + instickskoppling

1. Produktöversikt

  AKH / AKB-serien är en integrerad komponentkombinationbackventil + snabb insticksmontering, designad för att förhindra återflöde, tryckhållning och vakuumavstängning i pneumatiska kretsar. Kompakt storlek, snabb installation och ultralågt spricktryck.

  Kärnskillnaden mellan AKH och AKB

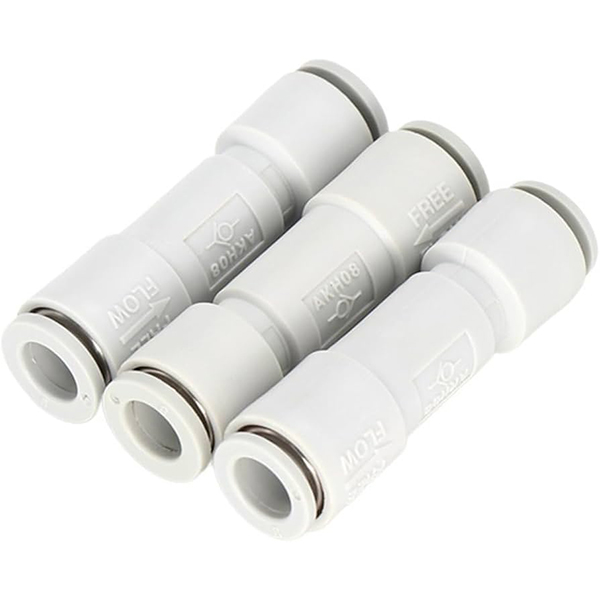

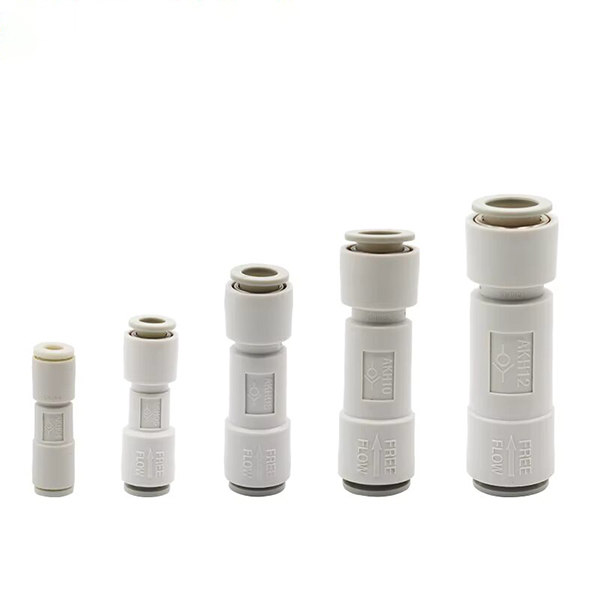

   AKH: Dubbla insticksportar med rak hylsa, båda sidor för luftslang (Φ4 ~ Φ12).

   AKB: En hangänga + en invändig gängad hylstyp, för anti-backflow mellan gängade portar

• AKB‑A: Flödesriktning → Utvändig gänga → Invändig gänga

• AKB‑B: Flödesriktning → Invändig gänga → Utvändig gänga

2. Kärnfunktioner

  1. Ultralågt spricktryck:0,005 MPa (5 kPa), lämplig för vakuumsystem (-100 kPa ~ 1 MPa)

  2. Högt flöde: Stor effektiv tvärsnittsarea med lågt flödesmotstånd

  3. Push-in snabbpassning: Kompatibel med PU / PA nylon / mjuk nylon tub; hörbart "klick" när slangen låses på plats

     • Material: Ventilhus PBT / zinklegering; passande förnicklad mässing; gripbackar SUS304 rostfritt stål

     • Max arbetstryck: 1,5 MPa

     • Drifttemperatur: -5℃ ~ +60℃ (ingen isbildning)

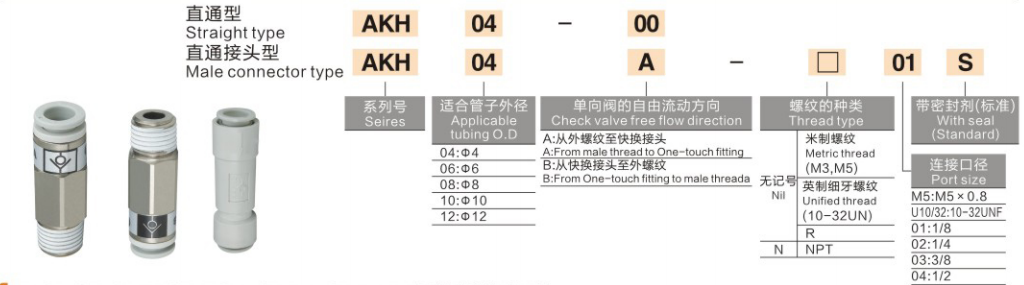

3. Modellkodsdefinition och exempel

 1. AKH (dubbel push-in-typ)

      • AKH06-00: AKH-serien, Φ6-rör, dubbla push-in-portar (-00 = ingen gänga)

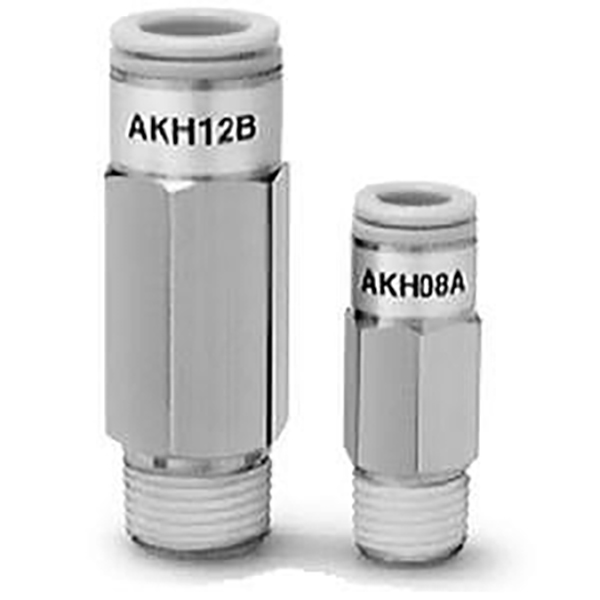

      • AKH08A-02S: AKH-serien, Φ8-rör, R1/4 hangänga, förapplicerat gängtätningsmedel S

  2. AKB (Typ av gängad hylsa)

     • AKB02A-02S: AKB-serien, R1/4 gänga, Typ A flödesriktning (hane → hona), förbeläggning tätningsmedel S

4. Standardspecifikationer

 1. AKH – Dual Push-in backventil

  2. AKB – Backventil med gängad hylsa

5. Typiska tillämpningar

     • Cylindertryckhållning: Förhindra att lasten sjunker eller driver

     •. Vakuumkrets: Undvik vakuumläckage (idealiskt för lågt spricktryck)

     •. Dubbel pumpförregling: Skydda lågtryckspumpen från högtrycksflöde

     • Grenkrets anti-backflow: Oberoende tryckhållning för flera ställdon

6. Jämförelse med andra backventiler

     • AKH / AKB: Integrerad snabb push-in / hylsa design, kompakt och snabb montering, direkt slanganslutning

     • AK2000 / AK4000: Gängrörstyp, högre flödeskapacitet, utan push-in portar

     • AKP: Med resttrycksavlastning, avsedd för säkerhetspneumatiska kretsar
