F Typ Flytled för cylinderstångsände

F-typ Flytled för cylinderstångsände | Flexibel pneumatisk cylinderkontakt

Märke: SOLH by Richge Technology | Pneumatisk cylinderkolvstång flexibel kompenserande beslag

1. Produktöversikt

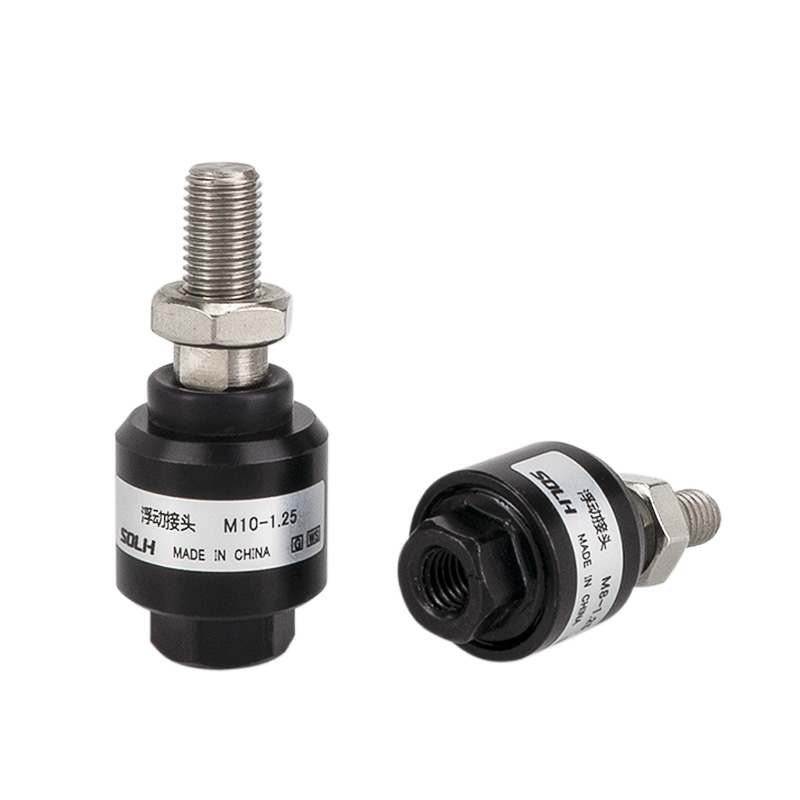

     Flytled av F-typ är ett flexibelt anslutningstillbehör med kulhuvud monterat på cylinderkolvstången. Dess kärnfunktion är att absorbera installationsexcentricitet och vinkelavvikelser, eliminera sidokrafter och skydda cylindertätningar. Det är standardkomponenten för att lösa uppriktningsfel i automatiserad utrustning.

2. Kärnstruktur och arbetsprincip

     • Strukturera: Invändig gänga (kopplingskolvstång) + kulhuvud + utvändig gänga (anslutningslast), inbyggd elastisk kompensationsenhet.

     • Kompensationskapacitet: Axiell ±1,5 mm, radiell ±1,25 mm, vinkel ±2°~±5° beroende på modell.

     • Material: Standard anodiserad aluminiumlegering; 304 rostfritt stål för korrosionsbeständiga applikationer; NBR / FKM gummitätningar finns tillgängliga.

     • Fungera: Konvertera styv hård anslutning till flexibel adaptiv anslutning, förhindra lateralt böjmoment och tätningsnötning på kolvstången.

3. Modellnamnkonvention för vanliga varumärken

  1) AirTAC

     Format: F-M gänga × stigning + F
     Exempel: F-M10×1,25F (för 32 mm hål), F-M16×1,5F (för 50/63 mm hål)

  2) SMC (Standard JAF / Heavy-duty JAHF)

     Format: JAF-hål-gänga-längd
     Exempel: JAF-40-M12×1,25 (40 mm hål), JAHF-80-M20×1,5 (80 mm hål tung belastning)

  3) Allmän inrikesmärkning

     Format: F-M12×1,25 eller FJ-M16×1,5

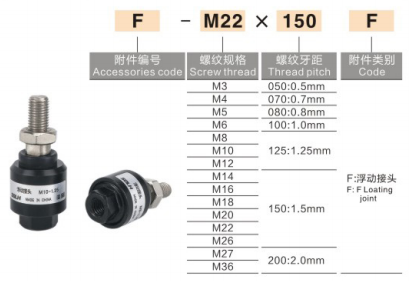

4. Gemensam specifikation och matchningstabell för cylinderborrning

5. Jämförelse: Flytled av F-typ vs I-typ / Y-typ / Stångändlager

  Urvalsguide: Dålig installationsinriktning → F-typ; låg hastighet tung last → Y-typ; dubbel öronbelastningsfäste → I-typ; hög hastighet & stor excentricitet → stavändlager.

6. Installationsriktlinjer

  1. Skruva fast den invändiga gängan på kolvstångens utvändiga gänga, anaerob gänglåsning rekommenderas för anti-lossning.

  2. Anslut utvändig gänga direkt till lasten (eller fläns / anslutningsplatta), strikt koaxial inriktning krävs inte.

  3. Arbetstryck: ≤1,0 MPa för standardcylindrar; arbetstemperatur: -10℃ ~ +120℃.

  4. Ej lämplig för kontinuerlig roterande rörelse. Extern buffert eller propp krävs vid stötbelastning.

7. Typiska tillämpningsscenarier

     • Automatiserade monteringslinjer, 3C-utrustning, robotgripare

     • Presspassning, stämpling, formdockning, långslagstransportmekanism

     • Utrustning med svår koaxialitetskontroll, kraftiga vibrationer och högfrekvent cylinderrörelse
