1. Produktöversikt

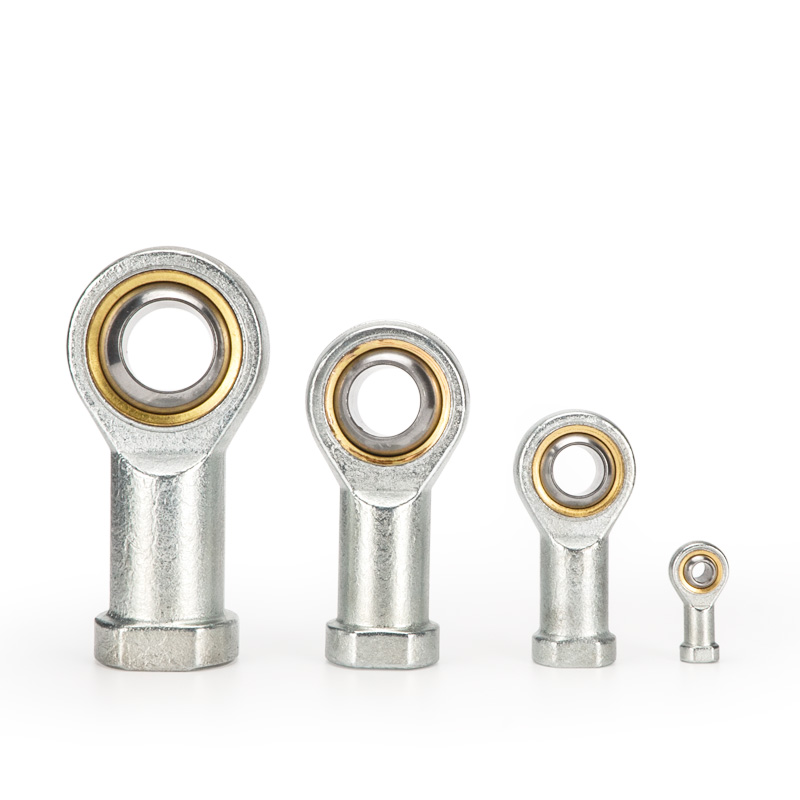

     U-typ fish eye joint, även känd som sfäriskt lager med stångände med suffix U, är ett 360° universellt ledat tillbehör monterat på cylinderkolvstången. Den löser felinriktning och svängproblem i flera riktningar och eliminerar lateral kraft, kompatibel med SC, MA, MAL och andra standardpneumatiska cylindrar.

2. Struktur och kärnfunktioner

     • Strukturera: Invändig gänga (kolvstång) + sfäriskt kullager + ytterring, fri radiell och vinkelsväng.

     • Svängkapacitet: ±13°~±15° universell svängning, mycket större än ±5° för I/Y-gaffelbeslag för adaptiv justering i flera riktningar.

     • Materialalternativ

￮ Standard: Lagerstål / kolstål, ythärdad med svart oxid eller galvaniserad yta

￮ Slitstark: Bussning av kopparlegering / självsmörjande typ

￮ Anti-korrosion: 304 rostfritt stål

     • Kärnfördelar

￮ Kompensera koaxialavvikelse upp till 2 mm och vinkelavvikelse upp till 15°

￮ Förhindra böjmoment och sidokraft på kolvstången, skydda cylindertätningarna

￮ Idealisk för arbetsförhållanden med hög hastighet, hög frekvens och excentrisk belastning

3. Modellnamnkonvention för vanliga varumärken

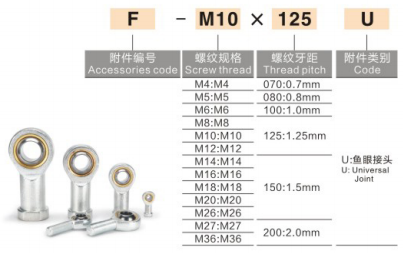

  1) AirTAC (vidt antagen)

     Format: F-M gänga × stigning U
     Definition: F = tillbehör; M = gängspecifikation; U = fish eye spö ändlager

     • F-M8×1,25U för 25 mm hålcylinder

     • F-M10×1,25U för 32 mm hålcylinder

     • F-M12×1,25U för 40 mm hålcylinder

     • F-M16×1,5U för 50/63 mm cylinder

     • F-M20×1,5U för 80/100 mm hålcylinder

  2) SMC PHS-serien: Format: PHS-tråd, exempel: PHS-10

  3) Allmän inrikesmärkning: SI/M12×1,25 (invändig gänga), SA/M12×1,25 (invändig gänga)

4. Gemensam specifikation och matchningstabell för cylinderborrning

5. Jämförelse: U-typ Fish Eye vs I/Y Clevis / F Floating Joint

  Urvalsguide: Stor excentricitet & sving i flera riktningar → U-typ; Felinriktning & högfrekvent åtgärd → F-typ; Låg hastighet tung last → Y-typ; Dubbel öronbelastningsfäste → I-type.

6. Installationsriktlinjer

  1. Skruva på invändig gänga på kolvstångens utvändiga gänga, applicera anaerob gänglåsning och kontrollera åtdragningsmomentet ordentligt.

  2. Montera det yttre ringhålet för att ladda stiftaxeln. Strikt koaxial inriktning krävs inte och viss excentricitet är tillåten.

  3. Arbetstryck: ≤1,0 MPa för standardcylindrar; driftstemperatur: -20℃ ~ +120℃.

  4. Lämplig för push-pull dynamisk belastning och högfrekvent drift i begränsat installationsutrymme. Inte för kontinuerlig ren roterande rörelse.

7. Typiska tillämpningsscenarier

     • Automationsutrustning, 3C elektronik, robotgripare

     • Höghastighetstransport, stämpling och presspassning, långslagsmekanismer

     • Utrustning med dålig koaxialitet, kraftiga vibrationer och excentrisk belastning
