Självlåsande snabbkoppling av C-typ

C-typ självlåsande snabbkoppling | Pneumatisk C Style Quick Connect Fitting

Märke: SOLH by Richge Technology | Universal pneumatisk C-typ snabbkoppling, utbytbar med SMC & AirTAC

1. Produktöversikt

     Självlåsande snabbfäste av C-typ är standard självlåsande beslag av stålkulor som ofta används inom pneumatikindustrin. Inbyggd fjäder och stålkula realiserar automatisk låsning vid insättning och släpper genom att skjuta hylsan bakåt. Inga verktyg krävs, enhandsmanövrering. Den består av honkoppling (med glidhylsa) och hanplugg för parad montering. Används brett i tryckluftsrörledningar, pneumatiska verktyg och automatiserade lufttillförselkretsar, även matchade med vakuumgeneratorer och kompletta pneumatiska rörsystem.

2. Kärnfunktioner

     • Självlåsande struktur av stålkula: Hörbart "klick" när hankontakten är helt insatt och låst; kan inte separera under tryck. Dra tillbaka glidhylsan för upplåsning och urkoppling.

     • Dubbellagers NBR tätningsringar: Utmärkt lufttäthet, motståndskraftig mot tryckluft och mindre smörjolja, lågt luftläckage.

     • Kroppsmaterial: Nickelpläterat stål (standardversion av metall) / plast med hög seghet (lättviktsalternativ). Antirost och slitstarkt för frekvent plug & pull in verkstad.

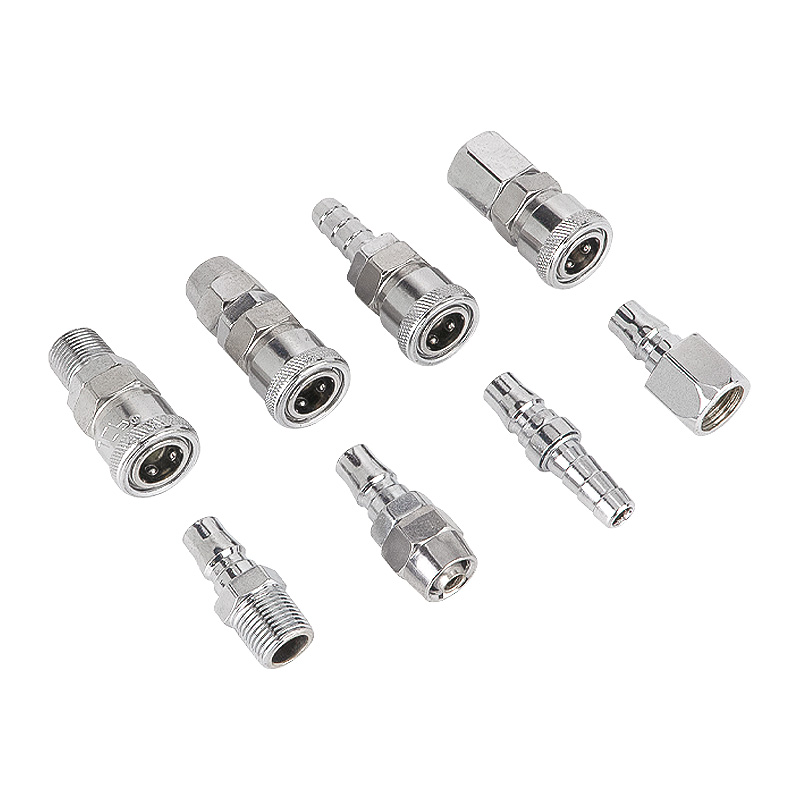

     • Full storlek sortiment: PP (rörhona), PF (invändig gänga), PH (hangänga); SP (rör hane), SF (invändig gänga), SM (hangänga).

     • Jämn flödesväg, lågt tryckfall. Kompatibel med PU-slang och nylonrör. Standardgränssnitt för universell utbytbarhet mellan olika varumärken.

3. Definition av modellkod

  Exempel: PP20 = självlåsande honkoppling av C-typ för Φ5×8 PU-rör; SM30 = C-typ hanplugg med utvändig gänga för Φ6,5×10 rörledning.

4. Viktiga tekniska specifikationer

5. Gemensam modellspecifikationstabell

6. Applikationsscenarier

     • Luftkompressorluftrörledningar, blåspistoler, luftskruvmejslar, slipmaskiner och andra pneumatiska handverktyg

     • Luftfördelning på automatiserade produktionslinjer, luftledningsanslutning matchad med vakuumgeneratorer

     • Utrustningsunderhåll, mobil pneumatisk arbetsstation, tillfällen som kräver frekvent montering och demontering av rörledningar

7. Användningsanmärkningar

  1. Endast för tryckluft. Ej lämplig för högtryckshydraulikolja eller starkt korrosiva media.

  2. Släpp trycket innan du sätter i/ur stickkontakten. Tvångsbortkoppling under tryck kan skada stålkulor och tätningsringar.

  3. Inspektera regelbundet slitage på O-ringar; byt ut tätningar omedelbart om luftläckage uppstår.

  4. PTFE-tejp rekommenderas för gängad installation. Dra inte åt för hårt för att undvika att trådarna tappas av.
