GF Series pneumatisk roterande led

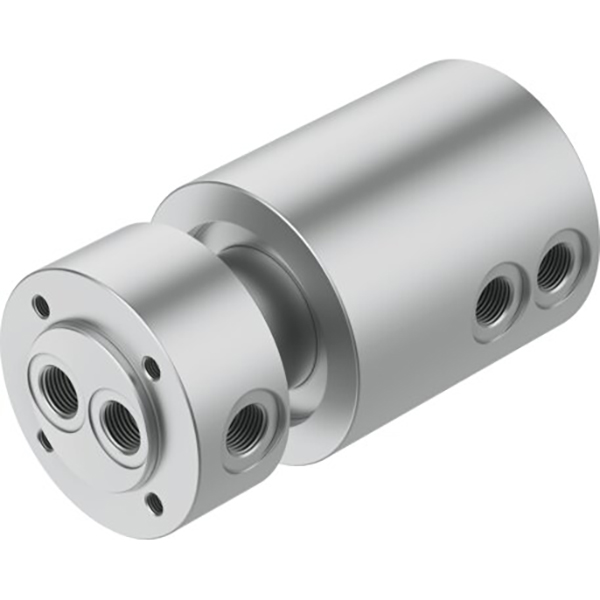

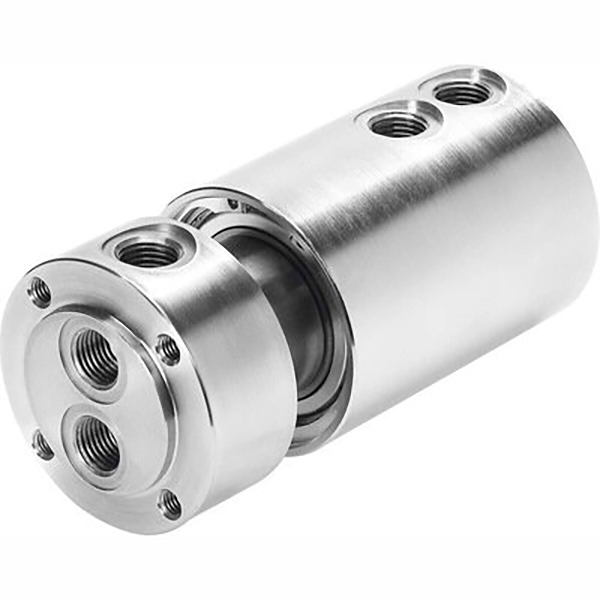

GF Series pneumatiska roterande led | SOLIH Single & Multi Passage Air Rotary Union

Märke: SOLH by Richge Technology | 360° roterande pneumatisk luftroterande kontakt för automatisering

1. Produktöversikt

     GF-serien är en- och flerpassage pneumatiska roterande leder, designade för att kontinuerligt leverera tryckluft från stationär luftkälla till roterande bord, robotleder och roterande fixturer. Den förhindrar slangtrassling, luftläckage och luftöverkorsning under rotation, idealisk för automatiska roterande pneumatiska kretsar.

2. Tekniska kärnspecifikationer (SOLH-standard)

     • Arbetsvätska: Tryckluft, kompatibel med vakuum

     • Arbetstryck: -0,095～1,0 MPa, dubbel användning för vakuum och positivt tryck

     • Omgivningstemperatur: -10～60 ℃

     • Max rotationshastighet: 300rpm (standardversion)

     • Tätningsstruktur: Precisionslager + slitstark roterande tätning

     • Portstorlekar: M5, G1/8, G1/4, G3/8, G1/2

     • Material: Aluminiumlegeringskropp, lätt och hållbar

3. Snabbreferens för modell och port

4. Viktiga produktegenskaper

     • 360° fri rotation utan att luftslangen trasslar ihop

     • Lågt vridmoment, mjuk rotation utan att öka motorbelastningen

     • Pålitlig tätning, anti-läckage och anti cross-air under långvarig rotation

     • Direktanslutning med one-touch beslag för enkel installation

     • Dubbelfunktion för vakuum och övertryck

     • Flerpassage tillgänglig för synkron styrning av flera cylindrar

5. Typiska tillämpningsscenarier

     • Roterande arbetsbord, indexeringsplattor, roterande cylindrar

     • Robotleder, manipulatorer, roterande jiggar och fixturer

     • Förpackningsmaskiner, screentryckare, pneumatiska kretsar med roterande grind

     • Utrustning med multikrets samtidig vridkontroll
