I Typ enkel sprintled för cylinderstångsände

I typ enkel sprintled för cylinderstångsände | Pneumatic Cylinder I clevis Connector

Märke: SOLH by Richge Technology | Standardcylinderkolvstångsände Enkelöra skarvfäste

1. Produktöversikt

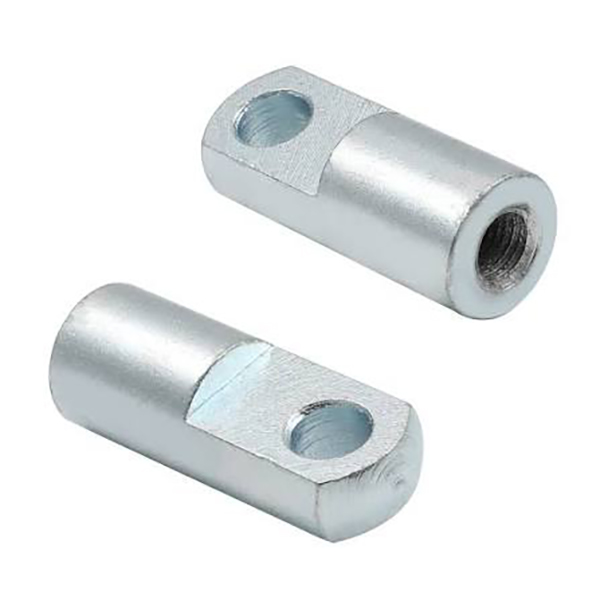

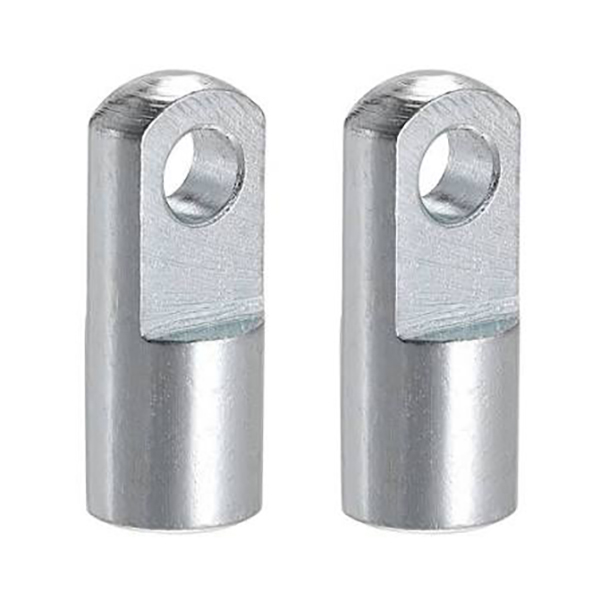

     Led av I-typ, även känd som cylinderkolvstång enkelöra / U-gaffelkontakt, används för gångjärnsförbindning mellan cylinderkolvstång och laster. Den tillåter ±5° svängning inom ett plan. Med enkel installation och utmärkt spännings- och kompressionsmotstånd är det den vanligaste ändkopplingen för standard pneumatiska cylindrar.

2. Struktur och nyckelfunktioner

     • Profil: Cylindrisk kropp med ett öronhål (U-formad öppning); invändig gänga i svansen för att skruva fast på kolvstången.

     • Fungera: Billigt ledat alternativ till Y-typ gaffel- och ändlager; liten vinkelsvängning kompenserar uppriktningsfel under installationen.

     • Material: Kolstål (svärtat / nickelpläterat), gjutjärn, rostfritt stål. Nålhål kräver matchande stift och sax.

     • Jämförelsefördel: Billigare än flytled; högre styvhet och större belastningskapacitet än stångändlager.

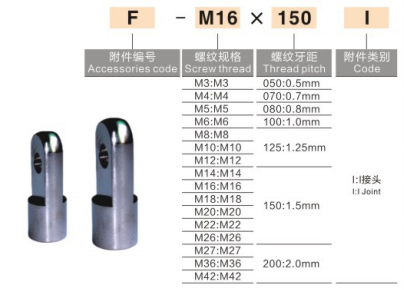

3. Modellnamnkonvention

  1) AirTAC standard: F-M10×1.25I: F = tillbehör, M10×1.25 = gängspecifikation, I = I-typ gaffel

  2) SMC-standard (MBB/CA2/CS1-serien)

     • I-32: I-typ gaffel för cylinder med 32 mm hål

     • CA2-40-I: CA2-serien, 40 mm hål, skarv av I-typ

  3) Allmän inrikesmärkning: I-M16×1,5: Gänga M16×1,5, lämplig för 50/63 mm hålcylindrar

4. Specifikations- och cylinderloppsmatchningstabell

5. Installationsriktlinjer

  1. Skruva in invändig gänga av I-typ gaffel på utvändig gänga på kolvstången, dra åt för att motverka lossning. Anaerobt gänglås är tillval.

  2. Rikta in belastningssidans öronklack med det enda öronhålet i I-leden, sätt i stiftet, installera saxsprintar i båda ändar för att förhindra att stiftet faller ut.

  3. Användning: Push-pull last, linjär styrning, vändmekanism. Rekommenderas inte för höghastighets-/högfrekventa svängapplikationer (stångändslager föredras).

6. Vanlig ersättningsmodell snabbreferens

     • 32 mm hål: F-M10×1.25I / I-32

     • 40 mm hål: F-M12×1.25I / I-40

     • 50/63 mm hål: F-M16×1.5I / I-50/63

     • 80/100 mm hål: F-M20×1.5I / I-80/100

7. Jämförelse: I-typ vs Y-typ vs stavändlager vs flytande led
