Märke: SOLH by Richge Technology | Pneumatisk rak enkeltryckskoppling för tryckluft och vakuumledningar
 |
 |
 |
 |
KQ2H är en standard rak push-in pneumatisk koppling med push-to-connect design, kompatibel med PU och PA nylonslangar. Den betjänar både trycklufts- och vakuumrörsystem och är brett matchad med vakuumgeneratorer i ZH, BM, PBM, PBX-serien. Som en av SOLH:s kärnskjutbeslagsserier kan den direkt ersätta importerade SMC KQ2H-kopplingar.
KQ2H-serien inkluderar tre huvudsakliga undertyper:

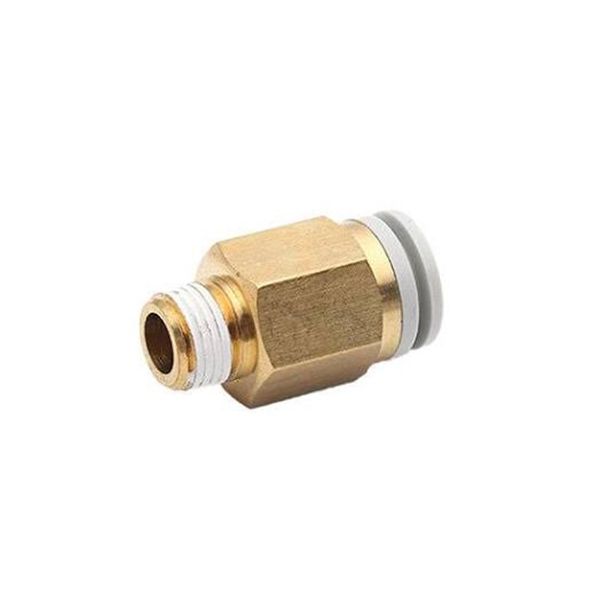

Hantråd rak: Utvändig gänga i ena änden (micro M-gänga / R konisk gänga), ena änden av rörinsättning

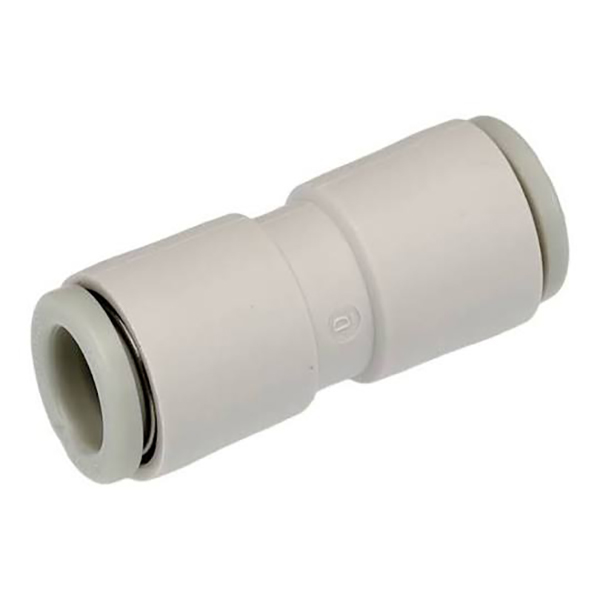

Lika diameter rak (-00 suffix): Båda ändarna för samma OD-rörstumskarv

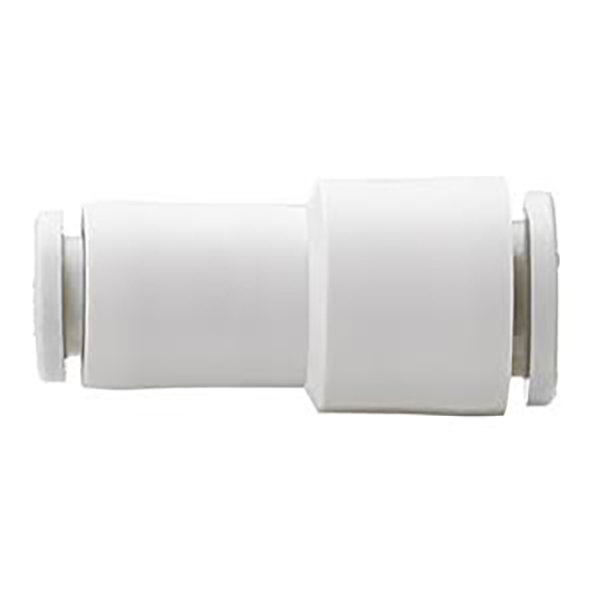

Reducerande rakt: Två portar för olika rörytterdiametrar för att realisera rörstorleksövergång
Enhandsmontering & demontering: Insticksrör för automatisk låsning; tryck på blå frigöringsring för att dra ut slangen, helt standardiserade mått.
• Fjäderkäft en-touch låsstruktur: Slangen sätts in och låses automatiskt. Pressfrigöringskrage för att lossa röret för bekväm montering.
• Materialsammansättning: Förstärkt POM plastkropp; gängad ände i förnicklad mässing för rostskydd och pålitlig tätning.
• NBR nitrilgummitätning arbetar stadigt för positiva tryckluft och negativa vakuumkretsar.
• Full storlek täckning: Liten slang Φ2/3.2/4, vanlig Φ6/8/10/12 och stor storlek Φ16. Stöder micro M-gängor (M3, M5, M6) och imperial R koniska gängor (1/8,1/4,3/8,1/2), lämpliga för vakuumgeneratorer och mikrocylindrar.
• Kompakt storlek, idealisk för installation i trånga utrymmen av automatiserade maskiner.
Exempel:
KQ2H04-M5: Hangänga rak passning för Φ4-rör, M5×0,8 hangänga
KQ2H06-01S: Hangänga rak koppling för Φ6-rör, R1/8 utvändig konisk gänga
KQ2H08-00: rak koppling med samma diameter, båda portarna för Φ8-slangar
KQ2H06-08: Reducerande rak passform, Φ6 på ena sidan, Φ8 på andra sidan
|
Kodsegment |
Beskrivning |
|
KQ2H |
Seriekod: rak insticksbeslag |
|
02/23/04/06/08/10/12/16 |
Rörets ytterdiameter ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Metrisk mikro hangänga: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Imperial R utvändig konisk gänga: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Lika diameter rak, samma rörstorlek i båda ändar |
|
Tvåsiffriga t.ex. 06-08 |
Reducerande rakt: främre rördiameter → bakre rördiameter |
|
Punkt |
Parameter |
|
Tillämpligt medium |
Tryckluft, vakuum undertryck |
|
Driftstryck |
0~1,0 MPa; Max vakuum: -95kPa |
|
Driftstemperatur |
-5℃ ~ +60℃ |
|
Kroppsmaterial |
Förstärkt POM; Gänga: Nickelpläterad mässing |
|
Tätningsmaterial |
NBR Nitrilgummi |
|
Kompatibel slang |
PU-rör, PA nylonrör |
|
Driftsmetod |
Sätt i för att låsa; tryckfrigöringsring för att lossa röret |

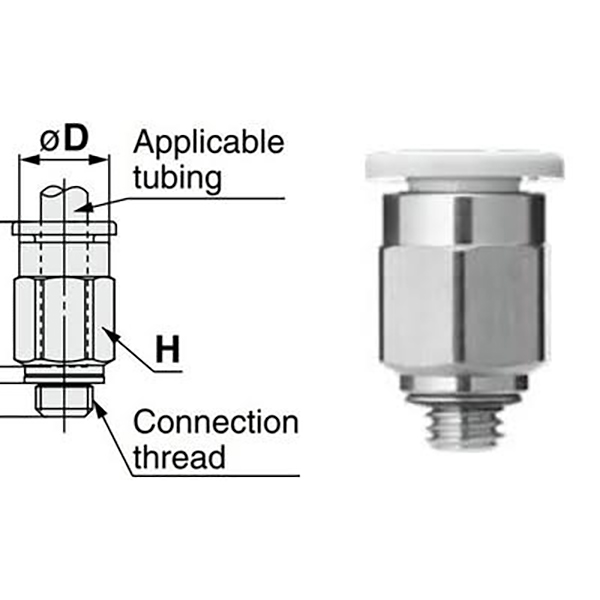

5.1 Hantråd med metrisk mikrogänga
|
Modelllll |
Tråd |
Rör ΦD |
|
KQ2H02-M3G |
M3×0,5 |
Φ2 |
|
KQ2H02-M5 |
M5×0,8 |
Φ2 |
|
KQ2H23-M3G |
M3×0,5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0,8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0,5 |
Φ4 |
|
KQ2H04-M5 |
M5×0,8 |
Φ4 |
|
KQ2H04-M6 |
M6×1,0 |
Φ4 |
|
KQ2H06-M5 |
M5×0,8 |
Φ6 |
|
KQ2H06-M6 |
M6×1,0 |
Φ6 |

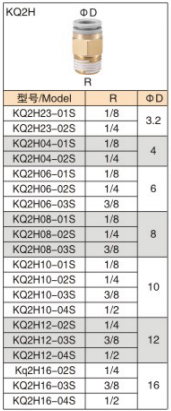

5.2 hantråd med Imperial R konisk tråd
|
Modelllll |
Tråd |
Rör ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Lika diameter Rak -00-serien
|
Modelllll |
Rör ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Minska raka serier
|
Modelllll |
Rör ① |
Rör ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Matchning av lufttillförsel och adsorptionsrör för ZH / BM / PBM / PBX vakuumgeneratorer
• Rörledningar för mikrocylindrar och magnetventiler på automationsutrustning, installation i trånga utrymmen
• Huvudluftledningsgren, rörstumskarv med lika diameter eller rörstorleksövergång
• Pneumatiska testjiggar, pneumatiska robotkretsar
1. Kapa slangen platt utan grader. Grader kommer att repa tätningsringar och orsaka luft- eller vakuumläckage.
2. Sätt in slangen helt tills den sitter på plats för att koppla in käftarna. Tryck alltid på frigöringsringen innan du drar ut röret; rycka aldrig med våld.
3. Rekommenderas för PU / PA styva nylonslangar. Tunnväggig PE mjuk slang rekommenderas inte.
4. Bekräfta insättningsdjupet under vakuumarbetsförhållanden. För upprepade undertryckscykler, jämför med BPS skruvbeslag för alternativt val.
