Y-typ Double Ear clevis Joint för cylinderstångsände

SOLH Y-typ dubbel örongaffel för pneumatisk cylinderstångsände, standardgaffelkoppling utbytbar med SMC/AirTAC-delar. Invändig gänga M10×1,25-M27×2 matchande 32-125mm hål, stifthål φ10-27mm, ±5° enkelplanssving. Kolstål svärtat/galvaniserat eller rostfritt stål. Idealisk för belastningsklackar med enkla öron med hög belastning i push pull och ledade mekanismer.

Skicka förfrågan

Produktbeskrivning

Y-typ dubbelöra skarvled för cylinderstångsände | Gaffel pneumatisk cylinder Y-gaffelfäste

Märke: SOLH by Richge Technology | Standard pneumatisk cylinderkolvstång Y-gaffelgaffel tillbehör

1. Produktöversikt

Led av Y-typ, även kallad dubbel örongaffelgaffel, kommer med invändig gänga för att fästas på cylinderns kolvstång. Dess dubbla öron klämmer fast den enkla öronklacken på lasten, monterad av stiftskaft för gångjärnsanslutning. Den möjliggör ±5° svängning inom ett enda plan. Som standard anslutningstillbehör för pneumatiska cylindrar är den fullt utbytbar mot SMC och AirTAC standardreservdelar.

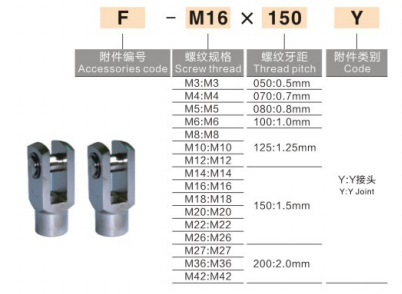

2. Modellnamnkonvention

AirTAC-standard: F - Gänga + Y
Exempel: F-M10×1,25Y, F-M12×1,25Y

SMC-standard: Y + hålstorlek
Exempel: Y-32, CA2-40-Y

• Y: Y-typ dubbel öron gaffel

• Suffixgänga matchar kolvstångens gänga: M10×1,25 / M12×1,25 / M16×1,5

3. Gemensam specifikationstabell

Modell	Kolvstångsgänga	Matchat cylinderlopp	Pin Hål Diameter
Y-M10×1,25	M10×1,25	32 mm	φ10
Y-M12×1,25	M12×1,25	40 mm	φ12
Y-M16×1,5	M16×1,5	50/63 mm	φ16
Y-M20×1,5	M20×1,5	80/100 mm	φ20
Y-M27×2	M27×2	125 mm	φ27

4. Material och tekniska parametrar

• Material: Kolstål med svart oxid / galvaniserad finish, rostfritt stål tillval

• Svängvinkel: ±5° enkelplanssvängning

• Kompatibilitet: Lämplig för standardpneumatiska cylindrar i hela sortimentet

• Installation: Skruva fast skarven på kolvstången, sätt in en lastklack i Y-gaffeln, fäst med stiftaxeln och saxsprinten.

5. Snabb jämförelse: Y-typ / I-typ / Stångändlager

Åtföljande	Strukturera	Swing Performance	Ansökan
Y Typ Clevis	Dubbel örongaffel	±5° enkelriktad svängning	Anslut med enkel öronbelastning, högt lastbärande
Jag skriver Clevis	Enkel öronklack	±5° enkelriktad svängning	Matcha med dubbel öronbelastningsfäste
Stångändlager	Sfärisk universalknut	±13° svängning i flera riktningar	För installation av felinställning och excentrisk last

6. Urvalsvägledning

Om din lastsida är ett öronskaft → välj Y-gaffel.
Om din lastsida är dubbel öronfäste → välj I gaffel.
Om installationen existerar excentricitet & felinställning → välj spöändlager
