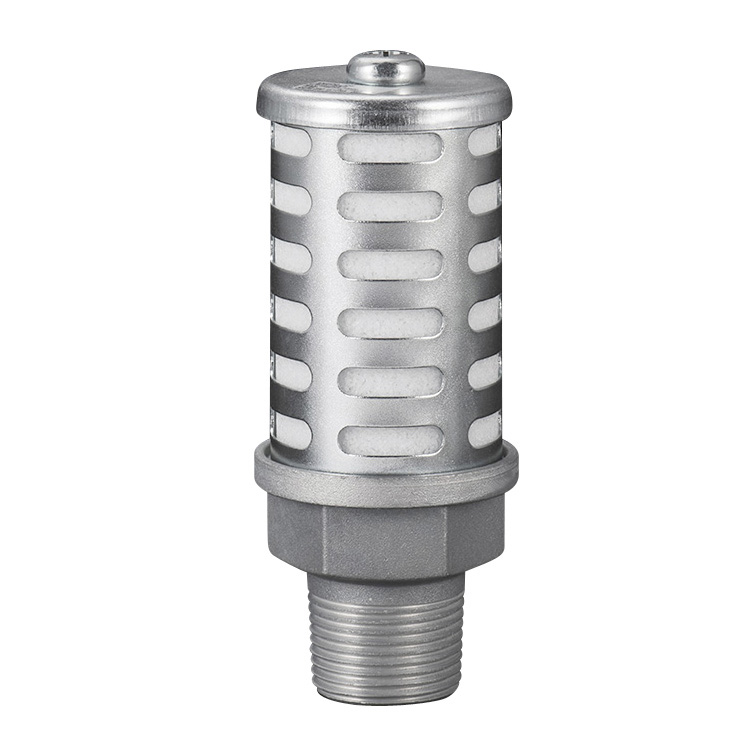

AN Series pneumatisk avgasljuddämpare

Stämpla:SOLH från Richge Technology

Produktpositionering

     SOLH AN-serien är en dedikerad avgasljuddämpare för alla pneumatiska system. Dess kärnfunktioner inkluderar dämpning av avgasljud, rening av luftavgaser och dämpning av oljedimma. Den är brett monterad på utloppsportar på magnetventiler, pneumatiska cylindrar och alla luftkontrollventiler och är ett viktigt tillbehör för miljöskydd och brusreducering för kompletta pneumatiska kretsar.

Jämförelsetabeller för fullständig seriespecifikation

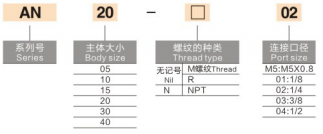

 1.Små och medelstora storlekar (för standardmagnetventiler och cylindrar)

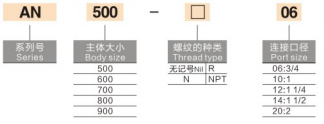

 2. Stora hålstorlekar (för stora ventiler och centrala avgasgrenrör)

Universal Core tekniska parametrar

  1. Tillämpligt medium: ren tryckluft (ej lämplig för brandfarlig, frätande giftig gas)

  2. Max nominellt arbetstryck: 1,0 MPa (standard hartsmodeller)

  3. Drifttemperaturområde:

     -- Standard hartstyp: -10 ~ +60 ℃ (ingen isbildning inuti kärnan)

     -- Typ av sintrad metall: Upp till 150 ℃ hög temperaturbeständighet

  4. Brusreducerande prestanda:

     -- Standardkvalitet: 25 ~ 30 dB(A)

     -- Specialversion med hög dämpning: ≥35 dB(A)

  5. Valfria konstruktionsmaterial

     -- Hartstyp: UL94-V0 flamskyddshus, porös sintrad filterkärna (50~100μm porstorlek)

     -- Metalltyp: sintrad kropp av kopparlegering, enastående hög temperatur och korrosionsbeständighet

  6. Anslutningsalternativ: M3/M5 metrisk gänga, Rc/PT invändig gänga, NPT gänga, instickskoppling för φ6~φ12 slangar

Intern struktur & bullerreduceringsprincip

     -- Höghastighets frånluft strömmar in i ljuddämparkroppen; porös sintrad kärna / flerskiktsfiber delar upp luftflödet i små kanaler för att generera friktion och ljudabsorption, effektivt dämpa avgasstötljudet.

     -- Dubbellagers kompositdesign antagen på delmodeller: inre kärna för bruseliminering, yttre skal blockerar oljedimma som stänker samtidigt som lågt avgasmottryck bibehålls för att undvika förlust av cylinderhastighet.

     -- Helt passiv mekanisk struktur, ingen strömförsörjning krävs, omedelbar brusreducering efter enkel installation.

3-stegs snabbvalsguide

  1. Matcha anslutningsgränssnittet: Bekräfta avgasportens gängaspecifikation (M5/Rc1/8 etc.) eller ytterdiametern på plastslangen (φ8/10/12 instickstyp).

  2. Matcha luftflödeskapacitet:

     -- Miniserie (AN05/AN10): ≤0,4 m³/min

     -- Medium serie (AN15/AN20/AN40): 0,8 ~ 1,2 m³/min

     -- Stor industriserie (AN500~AN900): ≥2,5 m³/min

  3. Matcha arbetsmiljöförhållanden:

     -- Hög temperatur / frekvent snabb utblåsning: Välj sintrad metall AN110-serien

     -- Fukt dammig inomhusverkstad: Förseglad harts ANA1-serien

     -- Maximal brusreduceringsprioritet: ANB1 högdämpande ljuddämparserie

Installations- och rutinunderhållsinstruktioner

  1. Installationsmetod

     -- Skruva direkt på ventil/cylinderns utloppsport; det yttre höljet kan rotera fritt för alla orienteringslayouter. Push-in-typ kan sättas in ordentligt i slangen i ett steg.

  2. Underhållsregler

     -- Rengöring av igensatt kärna: Blås kärnan omvänt med ren luft under lågt tryck eller skölj; byt ut ljuddämparen om allvarlig blockering inte kan åtgärdas.

     -- Livslängdsreferens: Hartssintrad kärna ca. 10 000 arbetstimmar; metallsintrad kärna med ultralång hållbar livslängd.

SOLH Interchange Advantage

     SOLH full AN-seriemodeller inklusive AN05-M5, AN10-01, AN15-02, ANA1-06 är helt dimensionellt utbytbara med SMC original AN ljuddämpare, med identisk gängstorlek, flödeskapacitet och brusreducerande effekt, mer konkurrenskraftigt enhetspris och snabbare produktionsledtid för massinköpskostnadsoptimering.

Sammanfattning av en mening

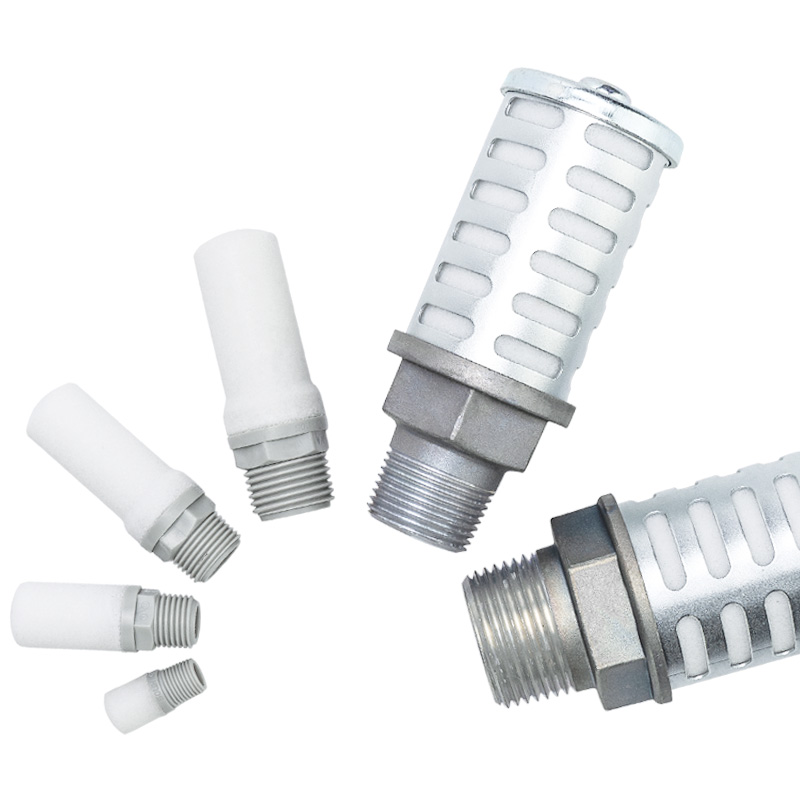

     SOLH AN-seriens pneumatiska avgasljuddämpare erbjuder en komplett serie M5 till Rc2" med sintrade harts/metallalternativ, som ger 25~35dB(A) brusreducering och inneslutning av oljedimma, den vanliga universella ljuddämparen för alla solenoidventiler och cylinderavgasljudkontroll inom industriell automation.
