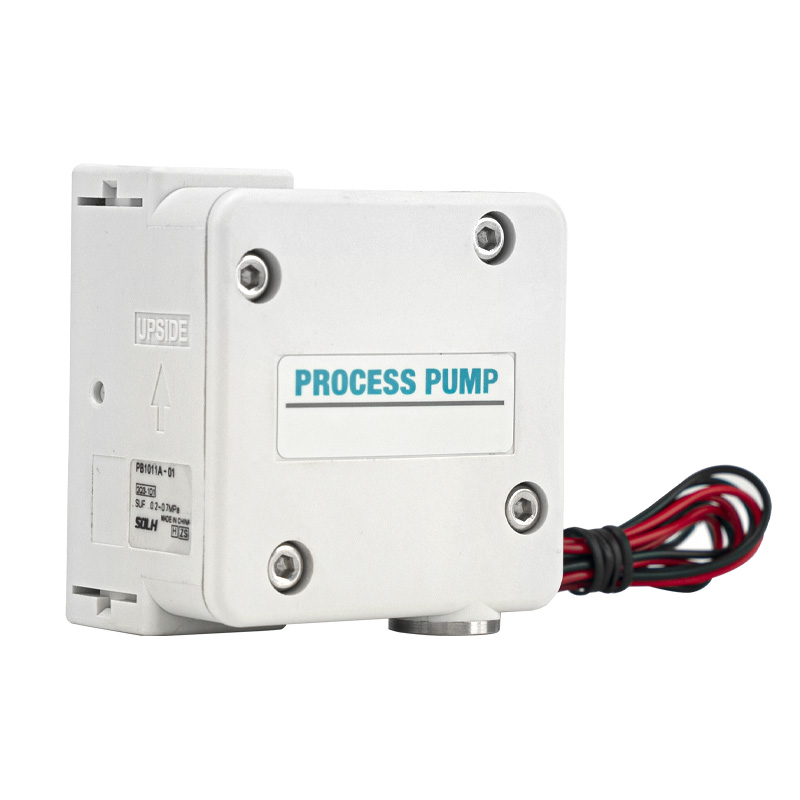

RPB1011-serien membranpump (PB1000A inbyggd magnetventiltyp)

Stämpla:SOLH från Richge Technology

Produktpositionering

     SOLH PB1011A tillhör PB1000A miniatyr enkelverkande pneumatisk membranpumpserie med inbyggd magnetventil. Den har kompakt kontur, full korrosionsbeständighet och noll läckage av axeltätningar. Designad för mikro- till medelflödesleverans av kemiskt lösningsmedel, rent vatten, medicinsk vätska och reagens, det är en kompakt precisionsdoseringspump som ofta används i finkemi-, halvledar- och bioteknikindustrier.

Modellklassificering och körläge

     --  PB1011A: Inbyggd integrerad 3-portars magnetventil (DC24V), direkt elektrisk signalkontroll, plug-and-play-ledningar

     --  PB1013A: Extern luftpilottyp, driven av oberoende extern magnetventil

     --  Portstorlekssuffix: 01 = Rc1/8 standardvätskeport

     --  Vanliga kompletta modeller: PB1011A-01; PB1011A-01-B (med monteringsfotsfäste); PB1011A-01-N (NPT gängport)

Grundläggande tekniska specifikationer (PB1011A)

     -- Drivenhet: Inbyggd 3/2 magnetventil, DC24V, strömförbrukning 0,35W

     --  Flödesområde: 8–2000 mL/min (0,12–120 L/h)

     --  Urladdningsarbetstryck: 0~0,6 MPa

     --  Torrsuglyft: Max 2,5 m

     -- Driftsvätsketemperatur: 0–50 ℃ (ingen isbildning inuti pumpkammaren)

     -- Max tillåten vätskeviskositet: 100 mPa·s

     -- Tilluftstryckområde: 0,2–0,7 MPa

     -- Luftförbrukning: ≤40 l/min (ANR)

     -- Total dimension och vikt: 60×60×41 mm, ca. 170 g

     -- driftljud: ≤64 dB(A); buller reduceras ytterligare med matchad ljuddämpare

     -- Membrans livslängd: Upp till 30 miljoner kopplingscykler

Konfiguration av våt delmaterial

      -- Pumphus: Polypropylen PP / SUS316 rostfritt stål tillval

     -- Membran och backventilkärna: komposit PTFE + PP

     -- Tätningsmaterial: FKM fluorgummi, enastående motståndskraft mot syra, alkali och organiska lösningsmedel

     -- Materialfördel: Axellös tätningsdesign eliminerar medelstort läckage; full korrosionsbeständighet för kemisk lösning, rent vatten, medicinskt reagens och mild syra/alkalivätska.

Arbetsprincip (PB1011A elektrisk styrtyp)

     -- Solenoid strömsatt PÅ: Tryckluft kommer in i drivkammaren, trycker på membranet för att växla åt vänster; vätska inuti pumpkammaren släpps ut genom den övre envägsventilen.

     -- Solenoid strömlös AV: Drivkammaren släpper ut luft; membranet återställs åt höger under inbyggd fjäderkraft; ny vätska sugs in i pumphåligheten via den nedre inloppsbackventilen.

     -- Högfrekvent solenoid på/av-cykel (1~10 Hz) förverkligar kontinuerlig vätskesugning och urladdning; utflödet kan justeras exakt genom att ändra kopplingsfrekvensen.

Installations- och rörkrav

  1. Obligatorisk installationsregel

     -- Vätskeutloppsporten (OUT) måste vara vänd uppåt för att undvika att luftlås inuti pumpkammaren orsakar flödesavbrott.

 2. Port Definition & Thread Spec

     -- Huvudportar för vätska IN/UT: Standard Rc1/8", NPT1/8 tillval

     -- Lufttillförsel SUP-port: M5×0,8 gänga

     -- Exhaust EXH-port: M5×0,8-gänga, kompatibel med AN05-M5 miniatyrljuddämpare

  3. Monteringshål

     -- 2 × M4 skruvhål med 6 mm djup; eller φ4,5 genomgående hål; dedikerat fotfäste tillbehör KT-PB1A-5 tillgängligt för installation av fast utrustning.

Typiska industriella tillämpningsscenarier

     -- Tillverkning av halvledare och PV: överföring av kemiska lösningsmedel, cirkulationsslinga för rengöring av vätskor

     -- Medicinsk och biokemisk utrustning: Mikroleverans av reagens, buffertlösning och biologisk vätska

     -- Tryck- och förpackningsmaskiner: Bläck, självhäftande lim automatiskt matningssystem

     -- Miljöskydd och vattenrening: dosering av kemiska medel, provtagning av avloppsvatten

     -- Allmän automationsindustri: Skärvätska, rengöringsmedel och lätt oljetransport

Riktlinjer för val av modell

     -- Flödesmatchning: Välj PB1011A för flöde ≤2000 mL/min; PB1013A luftpilotmodell för speciella länksystemskontrollscenarier (maxflöde 1000 ml/min)

     -- Val av blött material: PP-pumpkropp för allmänt svag kemisk vätska; SUS316 + PTFE combo för starkt frätande lösningsmedel

     -- Kontrollläge: Elektrisk direktstyrning välj PB1011A; utrustning extern lås länkage välj PB1013A luftpilot typ

     -- Extra tillbehör: Installera ljuddämpare på avgasporten för att minska körljud; matchfotsfäste för långvarig fast installation

SOLH Interchange Advantage

     SOLH-PB1011-serien matchar helt SMC original PB1011-serien i övergripande dimension, portgänga layout och alla prestandaparametrar, direkt drop-in utbyte utan pipeline modifiering, med överlägsen kostnadsprestanda.

Sammanfattning av en mening

     SOLH PB1011A miniatyr inbyggd solenoid pneumatisk membranpump använder axeltätningsfri läckagesäkra PTFE/FKM korrosionsbeständiga fuktade delar, stöder 8~2000mL/min mikromediumflödesdosering, tillgänglig i elektriska integrerade solenoid- och externa luftledningsversioner för miljöledningssystem, den kompakta tryckprecisionsöverföringspumpen för överföring av luft och för miljön.
