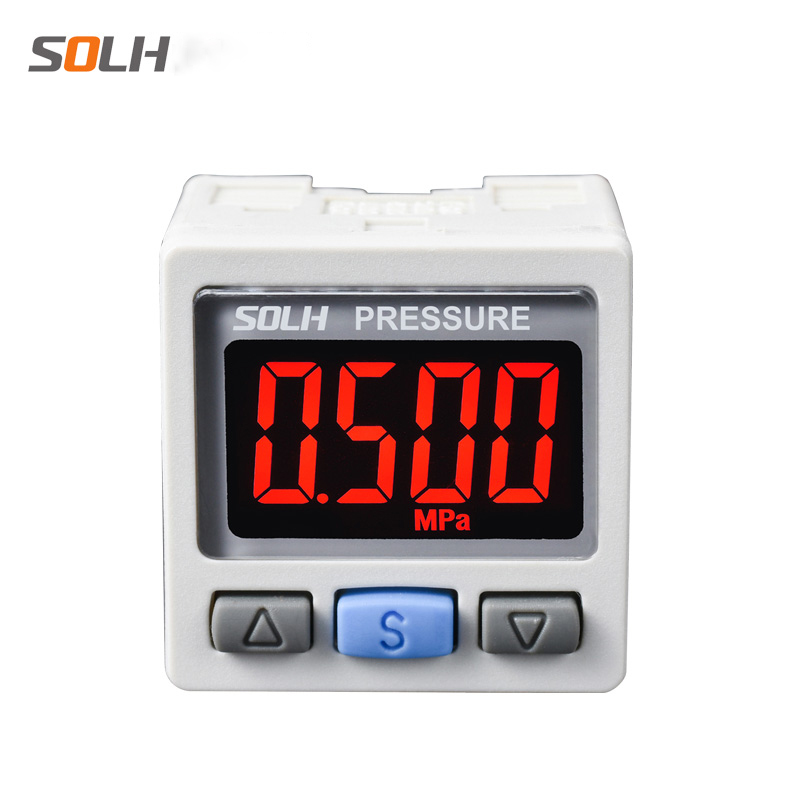

ZSE30A(F) / ISE30A serie högprecision digital tryckomkopplare i två färger

Stämpla:SOLH från Richge Technology

Produktpositionering

     SOLH ZSE30A(F) / ISE30A-serien högprecisions digitala tryckomkopplare används för realtidstryckövervakning, tröskellarm och sluten signalkontroll av alla pneumatiska kretsar. Kompatibel med vakuum, sammansatt blandat tryck och normala arbetsförhållanden med positivt tryck. Kärnfördelarna inkluderar ±0,2%FS ultrahög precision, tvåfärgad röd/grön LCD-skärm och en-klicks batchparameterkopieringsfunktion, som fungerar som det "visuella övervakningsögat" för automatiserade pneumatiska system.

Serieklassificering efter tryckmätområde

Tekniska kärnspecifikationer (högprecisionskvalitet)

  1. Displayenhet: 4-siffrig LCD-skärm, automatisk växling med två färger (grön/röd); OUT1 motsvarar grönt, OUT2 motsvarar rött

  2. Mätnoggrannhet: ±0,2%FS @25℃, upplösning upp till 1/1000 fullskala

  3. Alternativ för signalutgång

     -- Switchsignal: 2-kanals NPN / PNP öppen kollektor transistorutgång (OUT1 & OUT2)

     -- Analog signal (tillval): 1~5V spänningsutgång eller 4~20mA strömutgång

  4. Strömförsörjning: 12~24 VDC ±10% brett spänningsområde

  5. Övertrycksmotståndskapacitet

  6. ZSE30A / ZSE30AF: 500 kPa

  7. ISE30A övertrycksmodell: 1,5 MPa

  8. Skyddsklass: IP40 dammtät

  9. Driftsomgivningstemperatur: 0 ~ 50 ℃

  10. Exklusiv funktion: Parameterkopiering med ett klick, kopiera inställningar från 1 masterenhet till maximalt 10 slavenheter, undvik effektivt parameterinställningsfel under batch-utrustningsfelsökning

Komplett modellnamnsregel

  Modellexempel: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Serietrycktypidentifierare

     -- 01: Anslutningsgängaspecifikation = M5 invändig gänga (R1/8)

     -- N / P: Switch utgångstransistortyp

        N = NPN öppen kollektor; P = PNP öppen samlare

     -- M / C / D: Definition av utgångskombination

        M = endast 2 oberoende switchutgångskanaler

        C = 1 switchkanal + 1~5V analog spänningsutgång

        D = 1 switchkanal + 4~20mA analog strömutgång

Logik för LCD-skärm med två färger

     -- Grönt bakgrundsbelysning: Faktiskt tryck inom användarens förinställda normala arbetsområde

     -- Röd bakgrundsbelysning: Trycket överstiger övre/nedre larmtröskel (varning för övertryck/undertryck)

     -- 4 justerbara visningslägen: Stöd för standardlogik (normal grön, onormal röd) eller omvänd färgväxlingslogik efter behov

Typiska industriella tillämpningsscenarier

  1. Pneumatisk cylinder & arbetsstyckets klämkrets

     Ställ in klämtryckströskeln 0,5~0,7MPa; utlösa röd larmsignal när trycket faller under den nedre gränsen för att förhindra att arbetsstycket lossnar under bearbetningen.

  2. Vakuumsughanteringsstation (ZSE30A vakuumdedikerad modell)

     Ställ in pålitlig adsorptionströskel ≤ -80kPa; ge omedelbart larmsignal om vakuumgraden försämras för att undvika att arbetsstycket faller av under överföringen.

Prestandajämförelse vs vanliga mekaniska tryckomkopplare

Steg-för-steg valguide

     -- Endast vakuum eller blandat vakuum + mikropositivt tryck → Välj ZSE30AF universell sammansatt tryckmodell

     -- Standard allmän pneumatisk krets (0,4~0,7MPa lufttillförsel) → Mest populära modellen ISE30A-01-N-M

     -- Kräv kontinuerlig insamling av tryckdata i realtid med PLC → Välj C (1~5V spänning) eller D (4~20mA ström) analog utgångsvariant

Sammanfattning av en mening

     SOLH ZSE30A vakuum, ZSE30AF sammansatt och ISE30A övertryck digitala omkopplare har ±0,2%FS högprecision dubbelfärgad LCD, 2-kanals NPN/PNP-omkopplare + valfri 1~5V/4~20mA analog utgång med en-klicks batchparameterkopia, flitigt använd för klämtrycksövervakning och vakuumsugutrustning.
