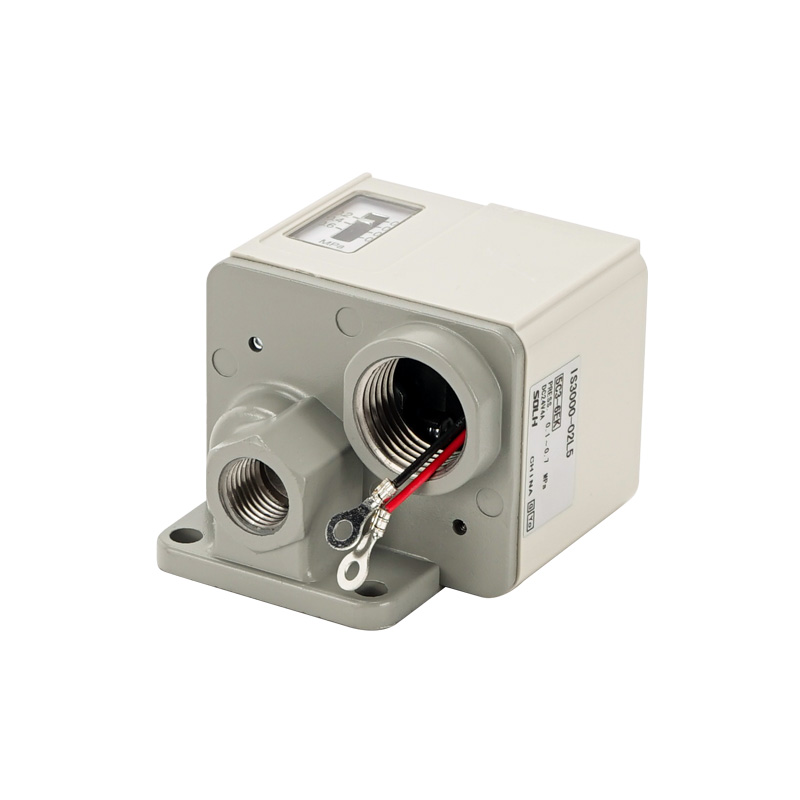

IS3000-serien mekanisk mikropneumatisk tryckbrytare

Märke: SOLH by Richge Technology

Produktpositionering

     SOLH IS3000-serien är en klassisk kolvdriven mekanisk mikrotryckbrytare. Den trycker på en intern mikrokontaktomkopplare via lufttryck som verkar på en fjäderkolv, vilket ger en robust direkt elektrisk effekt. Används huvudsakligen för över/undertrycksskydd i luftkretsen och automatisk triggerkontroll, samma kvalitet och kompatibel ersättning som IS10 reed switch-serien. Perfekt för miljöer med kraftiga vibrationer där elektroniska digitala omkopplare är instabila.

Arbetsprincip och kärnstruktur

  1. Verksamhetsprincip

     -- Tryckluft trycker den fjäderbelastade kolven; när lufttrycket når det förinställda tröskelvärdet, aktiverar kolven mekaniskt den inbyggda mikrobrytaren för att öppna eller stänga kontaktkretsen. När trycket sjunker under hysteresvärdet återställer fjädern kolven och återställer det ursprungliga brytartillståndet.

  2. Strukturella kärnkomponenter

     -- Justeringsratt för topptryck: Direkt vridinställning av avtryckartrycket utan strömförsörjning

     -- Inbyggd 1ab mikrobrytare: Universal AC/DC-last, direktanslut PLC-ingångsterminaler eller driv små magnetventiler

     -- Graderat tryckvisningsfönster: Synlig MPa-skala för förinställd tryckavläsning i realtid

     -- Pressgjutet aluminiumhölje: IP40 dammskydd, lämplig för allmänna verkstadsmiljöer

Universal Standard Teknisk Specifikationstabell

Komplett modellkodning & variantförklaring

  1. Modellexempel: IS3000-02-P

     -- IS3000: Standard serie med gängad kropp

     -- 02: Portgängakod = Rc1/4; suffix N02 = NPT1/4 amerikansk tråd

     -- P: Inbyggd neon indikatorlampa (tom = standardmodell utan ljus)

 2. Härledda specialmodeller

     -- IS3100: Ytmonterad packningsvariant, matchad med modulära luftserviceenheter (AFC/AC-serien) för integrerad grenrörsinstallation

     -- IS3010: Dedikerad mikrolågbelastningsmodell, optimerad för liten DC-signalingång från PLC-styrenheter

Viktiga produktfördelar

  1. Stöt- och vibrationsbeständig kraftig mekanisk design

     -- Solid kolv + mikrokontaktkonstruktion, stabil prestanda under kontinuerliga vibrationer från vibratorer, hammare och stämplingsutrustning, ingen signaldrift eller falsk triggning.

  2. Enkel kalibrering på plats utan ström

     -- Den övre vridbara justeringsratten + synligt graderat fönster; trycktröskel kan ställas in offline utan att strömskåpet aktiveras.

  3. Bred AC/DC-belastningskompatibilitet

     -- Hög 1A kontaktbelastningskapacitet möjliggör direktdrivning av små magnetventiler utan mellanreläer, eller direkt anslutning till digitala PLC-ingångspunkter.

  4. Ultralåg hysteres

     -- Max dödband ≤0,05 MPa, konsekvent trigger- och återställningstryck för att undvika frekvent snabb på- och av-cykling av nedströmsutrustning.

Matcha typiska industriella tillämpningsscenarier

  1. Huvudluftkälla Lågtrycksskydd

     -- Installerad nedströms luftfilterregulatorns smörjenheter; utlöser larmsignal om matningstrycket sjunker under 0,4 MPa för att skydda K/GT-vibratorer, BVP/SK-hammare och pneumatiska ställdon från otillräckliga dragskador.

  2. Bekräftelse av cylinderslagets position

     -- Efter att cylindern är helt utsträckt stiger kammartrycket till förinställt värde för att skicka omkopplingssignal för förregling av nästa produktionssteg.

  3. Vibratorkrets säkerhetsförregling

     -- Övervakar driftlufttrycket; bryter strömmen till XQ snabba avgasventiler när trycket faller under tröskeln för att förhindra vibratorutbränning orsakad av undertrycksdrift.

Prestandajämförelse: IS3000 VS IS10 Reed VS ISE30A Digital Switch

Sammanfattning av en mening

     SOLH IS3000-serien kolvmekanisk pneumatisk tryckbrytare har låg hysteres, kraftigt vibrationsmotstånd och hög kontaktbelastningskapacitet, med gängade/packningsmonterade och mikrobelastnings-PLC-varianter tillgängliga, flitigt använt för luftkretstrycksäkerhetsskydd och automatiska processtriggersignaler på vibratorer, cylinderklämstationer och allmän automationsutrustning.
