Pneumatisk tryckmätare i G-serien

G-serien allmän pneumatisk tryckmätare

Märke: SOLH by Richge Technology

Produktpositionering

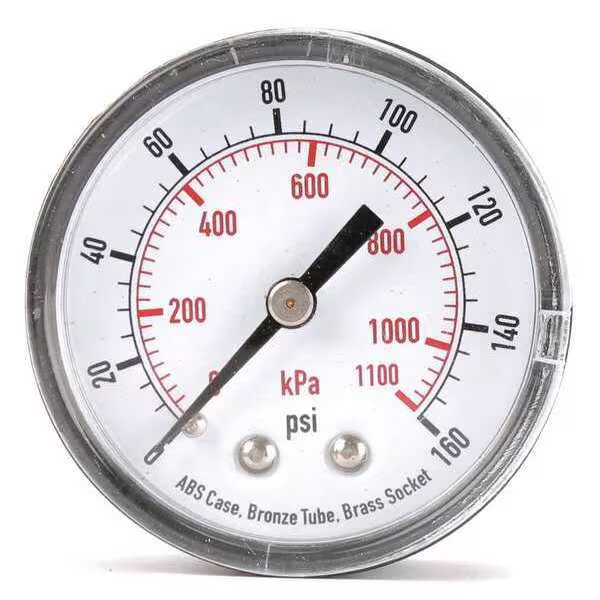

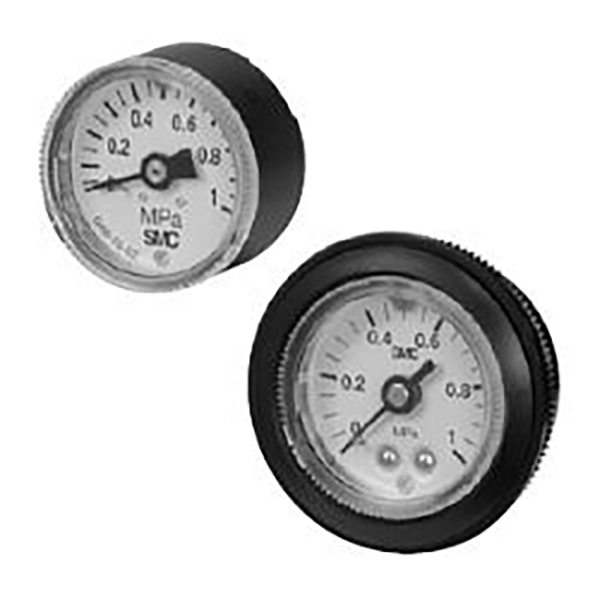

     SOLH G-serien är standardtryckmätare avsedd för pneumatiska system för tryckluftstrycksmätning, uppdelad i standardbastyp och gränsindikatortyp med färgvarningsring. Urtavlans ytterdiameter är φ15 ~ φ63, tryckintervallet täcker 0,2~1,5 MPa med standardnoggrannhet ±3 % F.S. Två monteringsstrukturer tillgängliga: bakre gänga G-modell för panelmontering och sidogänga GA-modell för direkt rörledningsinstallation.

Seriestorlek och dimensionsspecifikation (yttre diameter × anslutningsgänga)

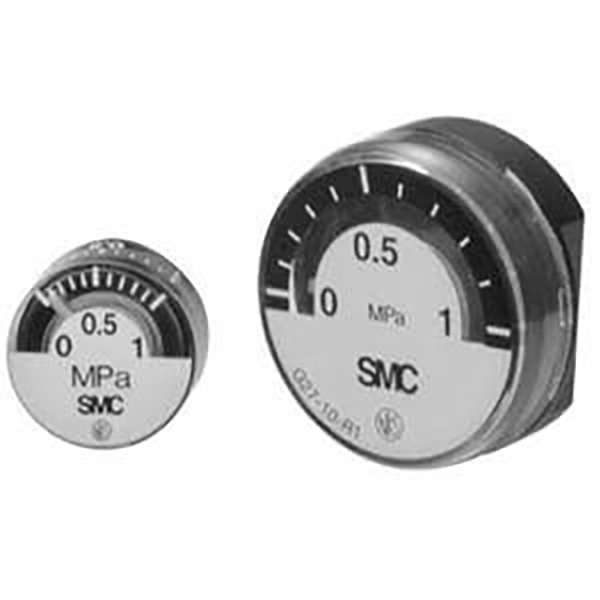

     -- G15: φ15, M5 invändig gänga / R1/8; ultraminiatyr, matchad med mikropneumatiska ventiler

     - G27: φ26, R1/16/R1/8; kompakt slimmad kropp för trångt, smalt installationsutrymme

     -- G36/GA36: <37,5, R1/8; vanliga standardmodeller för allmänt bruk

     -- G46/GA46: <42,5, R1/8/R1/4; mest använda, valfri gränsindikatorring

     -- G53-L: φ51, R1/8/R1/4; mellanstor urtavla med röd-grön gränsvarningsring

     -- G63-L: <63,4, R1/8/R1/4; superstor urtavla, tydlig läsning från långa avstånd

Modellnamnsregler och exempel

 1. Namngivningsformat

     -- G / GA + Storlekskod + Valfritt suffix L + Tryckområdeskod + Trådkod

     -- Suffix L = Utrustad med röd-grön gränsindikatorring

  2. Modellexempel

     -- G46-10-02:

         G46 = φ42.5 bakgänga modell | 10 = 1,0 MPa intervall | 02 = R1/4 gänga

     -- GA36-10-01:

        GA36 = φ37.5 sidgänga modell | 10 = 1,0 MPa intervall | 01 = R1/8 gänga

     -- G36-L-10-01

        Med rödgrön gränsvarningsring L, φ37.5 bakgänga, 1.0MPa, R1/8

  3. Koddefinition

     -- Tryckområdeskod:

         2 = 0~0,2 MPa

         4 = 0~0,4 MPa

        10 = 0~1,0 MPa

        15 = 0~1,5 MPa

    -- Trådkod

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0,8 metrisk invändig gänga3.

Universal Core tekniska parametrar

  1. Mätbart medium: Tryckluft; Oljefria och kopparfria versioner av våtdelar tillval för ren process

  2. Standardtryckintervall: 0~0,2 / 0~0,4 / 0~1,0 / 0~1,5 MPa

  3. Noggrannhetsgrad: Standard ±3 % F.S.; mini G15 & G27 ±5 % F.S.

  4. Materialkonfiguration:

     -- Hus: zinklegering / nickelpläterad pressgjuten aluminium

     -- Fönsterskydd: Slagtålig polykarbonat

     -- Anslutningsbeslag: Mässing; kopparfritt alternativ tillgängligt

  5. Driftstemperatur: -5 ~ +60 ℃ (medium utan isbildning)

  6. Monteringsklassificering

     -- G-typ: Bakre gänga, designad för installation av inbäddad panel

     -- GA-typ: Sidogänga, direkt inline-rörledningsmontering

L-modell med gränsindikatorring

     -- Röd ring: Övre gräns / högtryckslarmtröskel

     -- Grön ring: Normalt säkert arbetstrycksintervall

     -- Vit pekare: Dynamiskt lufttrycksvärde i realtid

     -- Kärnfördel: Intuitiv visuell tillståndsbedömning utan noggrann skalavläsning, idealisk för löpande band och centraliserade flerpunktsövervakningsskåp

Steg-för-steg valguide

  1. Miniatyr & smalt begränsat utrymme: Välj G15 / G27 (φ15 / φ26)

  2. Vanliga standard pneumatiska kretsar: G36 / G46 (φ37.5 / φ42.5)

  3. Visuell tryckvarning krävs: G36-L / G46-L med färggränsring

  4. Långdistansavläsningsbehov: Stor ratt G53-L / G63-L (φ51 / φ63)

  5. Distinktion av installationsläge

     -- Direkt rörledningsmontering → GA sidgänga serie

     -- Utrustning kontrollpanel inbyggd montering → G bakre gänga serie

Populär standardmodell snabbreferens

     -- G27-10-R1: φ26 urtavla, 1,0 MPa intervall, R1/16 gänga

     -- G36-10-01: φ37,5 bakgänga, 1,0 MPa, R1/8

     -- G46-10-02: φ42,5 bakgänga, 1,0 MPa, R1/4

     -- G46-L-10-02: φ42,5 bakgänga, röd-grön gränsring, 1,0 MPa, R1/4

Sammanfattning av en mening

     SOLH G-seriens pneumatiska tryckmätare täcker φ15~φ63 fulla rattstorlekar med bakre/sidogänga två monteringsstilar, valfri L-typ färggränsvarningsring, 0,2~1,5MPa kompletta tryckområden och kopparfria rena versioner, standardtillbehöret för lufttrycksövervakning för alla pneumatiska kretsar för industriell automation.
