VR3200 / VR3201 Series pneumatiskt-elektriskt relä

Stämpla:SOLH från Richge Technology

Produktpositionering

     SOLH VR3200/3201-serien är klassiska pneumatisk-elektriska reläer, även kända som lufttryckssignalomkopplare. De omvandlar pneumatiska trycksignaler till elektriska växlande torra kontakter, ofta används för tryckövervakning, fellarm, säkerhetsspärr och digital signalinmatning till PLC i automatiserade produktionslinjer, som fungerar som standardsignalomvandlingsgränssnitt mellan pneumatiska rörledningar och elektriska styrsystem.

Modellklassificering och kärnskillnader

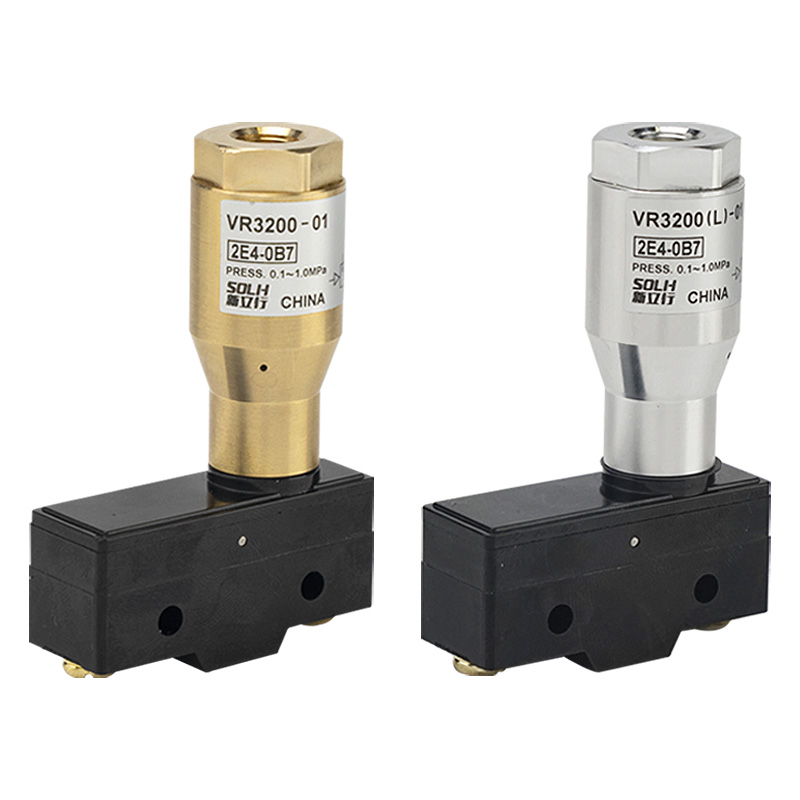

     -- VR3200-01: Öppen ramtyp, vikt 130g, exponerad plint, för torra, dammfria skåpmiljöer inomhus

     -- VR3201-01: IP44 droppsäkert förseglat hölje, vikt 260g, helt sluten konstruktion, lämplig för fuktiga, dammiga verkstäder och produktionsutrustning

     -- VR3202-01: IP44 droppsäker med dedikerad jordterminal, CE-certifierad, idealisk för kraftiga elektromagnetiska störningar och exportmaskiner

     -- Port code: 01 = standard Rc1/8 internal thread; NPT1/8 gänga tillval

Universella tekniska specifikationer

  1. Justerbart drifttrycksområde: 0,1 ~ 1,0 MPa (fabriksinställt utlösningstryck ≈ 0,15 MPa)

  2. Omgivningstemperatur: -5℃ ~ +60℃ (ingen isbildning)

  3. Kontaktformulär: 1AB (1 Normally Open + 1 Normally Closed + Common COM)

  4. Mikrobrytares kontaktvärden (resistiv/induktiv belastning):

     -- AC125V: 15A resistiv, 3A induktiv

     -- AC250V: 15A resistiv, 2,5A induktiv

     -- DC30V: 6A resistiv, 1,5A induktiv

  5. Gränssnittslayout: Luftintag Rc1/8; elektriska skruvterminaler (VR3201 utrustad med Pg13.5 kabelgenomföring för tätade ledningar)

  6. Materialsammansättning: Mässingsventilhus, POM-kolv, returfjäder i rostfritt stål, NBR-tätningsring

Arbetsprincip

  1. Tryckluft kommer in i port IN och trycker på kolven för att komprimera fjädern, vilket mekaniskt utlöser den inbyggda mikrobrytaren när trycket överskrider det förinställda tröskelvärdet.

  2. Kontaktomkopplingslogik:

     -- Tryck ≥ inställt värde: NO stängd, NC öppen

     -- Tryck ＜ inställt värde: NO öppen, NC stängd

  3. Helt mekanisk struktur, ingen extern strömförsörjning krävs. Egensäker och stabil för explosionsbenägna och icke-elektriska riskzoner.

Riktlinjer för snabbval

     -- VR3200-01: Låg kostnad, torr installation av inomhusskåp

     -- VR3201-01: Fuktiga/dammiga verktygsmaskiner, monteringslinjer, utrustning för semi-utomhus

     -- VR3202-01: CE-certifiering + jordningsskydd, kraftiga EMC-störningar, export av kompletta maskiner

     -- Tryckjustering: Fabriksinställning av utlösningstrycket 0,15 MPa, finjustera via den övre justeringsskruven

Typiska tillämpningsscenarier

     -- Detektering av cylinderslag och spänntryck: bekräftelse av fastspänning av arbetsstycket, överbelastningslarm

     -- Vakuumchuck negativt tryckåterkoppling: adsorption och detektering av fallförlust av arbetsstycke

     -- Varning för lågt tryck i huvudluftkällan: luftkompressorfel och övervakning av rörledningsläckage

     -- Öppna/stäng tillståndsåterkoppling av pneumatiska kulventiler och vridspjällsventiler

     -- Pneumatisk signalomvandling för explosionssäkra verkstäder utan elektroniska sensorer

SOLH Interchange Advantage

     SOLH VR3200/3201-serien är helt drop-in-kompatibla med SMC-likvärdiga modeller i övergripande dimension, portgänga, kontaktparametrar och justerbart tryckområde. Konkurrenskraftiga priser och kort ledtid hjälper kunderna att minska massproduktionskostnaderna.

Terminal Wiring Definition

     -- COM: Gemensam offentlig terminal

     -- NEJ: Normalt öppen, leder när lufttrycket når förinställt värde

     -- NC: Normalt stängd, leder när lufttrycket understiger förinställt tröskelvärde

Sammanfattning av en mening

     SOLH VR3200/3201 strömfritt mekaniskt pneumatiskt-elektriskt relä omvandlar lufttryckssignaler till 1NO+1NC torra kontaktsignaler med justerbart 0,1~1,0MPa utlösningstryck, tillgängligt i öppen ram, IP44 droppsäkra och CE-jordade versioner för PLC-förregling, övervakning av vakuumkälllarmautomatik och luftkälla.
