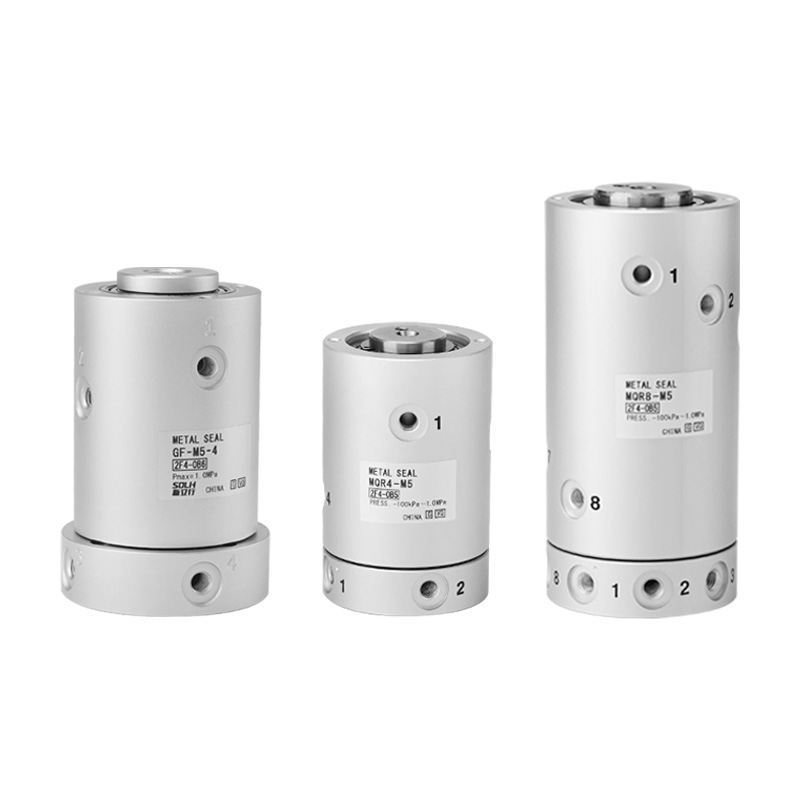

MQR Series Low Torque Gap Seal Rotary Union (SOLH)

Märke: SOLH by Richge Technology

Produktpositionering

     MQR-serien är en flerkanalig roterande union som använder beröringsfri spalttätning av metall med ultralågt roterande vridmoment. Speciellt utvecklad för kontinuerligt roterande delar inklusive robotleder, roterande bord och roterande axlar för att leverera tryckluft och vakuum. Den undviker helt att rörledningen vrids, har ultrasmidig rotation och ultralång livslängd för automatiserade roterande pneumatiska system.

Kärnproduktfördelar

     -- Ultralågt roterande vridmoment: Endast 0,003–0,50 N·m, ger en liten extra belastning till drivande servo/motor

     -- Beröringsfri tätning av metallgap: Inga gummitätningsringar, inga fastnar eller fastnar; smidig start även efter långvarig statisk lagring

     -- Oberoende flerkanaliga luftkretsar: Valfria 1/2/4/8/12/16 passager med noll tvärläckage mellan varje krets

     -- Ultraförlängd livslängd: Upp till 1 miljard rotationscykler, helt underhållsfri design

     -- Dubbelriktad rotation och höghastighetskapacitet: Max rotationshastighet upp till 3000 rpm, lämplig för höghastighets roterande indexeringsutrustning

     -- Kompatibel med dubbla vakuum och positivt tryck: Driftstryckintervall -100kPa ~ 1,0MPa, fungerar för både vakuumsug och standardluftförsörjningsslingor

Universell standard tekniska specifikationer

     -- Tillämplig vätska: Tryckluft, inert gas

     -- Driftstryckintervall: -100kPa ~ 1,0MPa

     -- Omgivnings- och medeltemperatur: -10 ~ 80 ℃

     -- Tätningstyp: Beröringsfri metallspalttätningsstruktur

     -- Stödstruktur: Dubbellager styrstöd

     -- Portgänga: M5×0,8 (intern/extern gänga tillval)

     -- Smörjkrav: Smörjfri, ingen vanlig oljepåfyllning behövs

Modellparameter Snabbreferenstabell

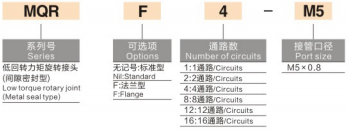

Exempel på modellnamnsregler

     -- MQR4-M5: 4 oberoende passager, standard M5 gängport

     -- MQR8-M5: 8 oberoende passager, standard M5 gängport

     -- MQR16-M5: 16 oberoende passager, standard M5 gängport

Typiska tillämpningsscenarier

     -- Pneumatisk lufttillförsel för industrirobotarmsleder och roterande axlar

     -- Roterande indexeringsbord, roterande cylindrar och automationsutrustning för skivspelare

     -- Kontinuerligt roterande lufttillförselslingor på automatiserade bearbetningsstationer

     -- Roterande vakuumadsorptionsmekanismer för sugkoppar och klämjiggar

     -- Roterande pneumatiska kretsar för förpacknings-, tryck- och elektroniska tillverkningsmaskiner

Viktiga installationsriktlinjer

     -- Fäst det stationära huset, driv den roterande sidan via anslutningsplattan

     -- Flexibel kopplingsenhet rekommenderas för att eliminera radiell offsetbelastning

     -- Den roterande kopplingen kan inte bära stor radiell eller axiell kraft; den används endast för medium överföring

     -- Spiralarrangerad portlayout förenklar rördragningen och förhindrar rörledningslindning under rotation

Sammanfattning av en mening

     SOLH MQR flerkanaliga metallgapstätning roterande union har ultralågt roterande vridmoment, underhållsfri livslängd på 1 miljarder cykel, dubbel vakuum-positivt tryckkompatibilitet och valfria 1~16 oberoende luftpassager, den idealiska rörledningen anti-vrid lufttillförselkomponent för robotleder och all höghastighets roterande automationsutrustning.
