IS10-seriens mekaniska tryckströmbrytare med rörrör

Märke: SOLH by Richge Technology

Produktpositionering

     SOLH IS10-serien är en beröringsfri reed rör (torr reed) mekanisk tryckbrytare, grundläggande tryckövervakningskomponent för standard pneumatiska kretsar. Med enkel kompakt struktur och extremt tillförlitlig långcykelprestanda, är den brett matchad med FRL-luftfilterregulatorsmörjare tre-enheter för lufttrycksdetektering i realtid och förreglingssignalutgång.

Arbetsprincip och intern kärnstruktur

  1. Verksamhetsprincip

     -- Tryckluft trycker kolven mot fjäderspänningen, den inbyggda magneten på kolven rör sig nära reedröret för att fullborda magnetisk trigger och kretsledning. När lufttrycket sjunker under återställningströskeln trycker fjädern kolven bakåt, magneten rör sig bort från tungröret och kretsen bryts.

  2. Strukturella kärndelar

     -- Kolv med inbyggd permanentmagnet: Känner av lufttrycksförskjutning

     -- Reed-rör (torr reed-brytare): Beröringsfri magnetisk aktivering, noll mekanisk kontaktnötning

     -- Tryckjusteringsskruv: Manuell inställning av utlösningströskeln med skruvmejsel

     -- Mekaniskt graderat visningsfönster: Direkt avläsning av förinställt tryckvärde i MPa-enhet

Standard Core Teknisk specifikationstabell

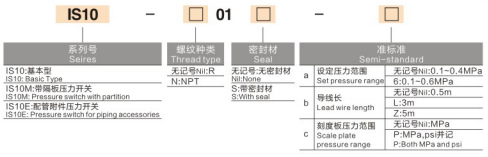

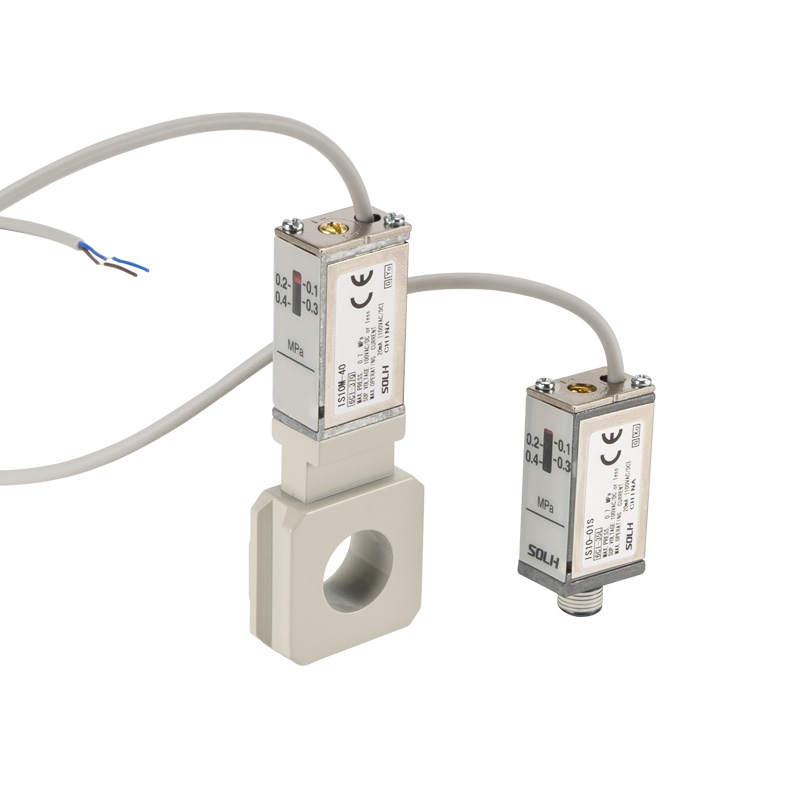

Modell i hela serien och två monteringssätt

Två vanliga installationsstrukturer för olika layoutkrav:

  1. Inline gängmonteringstyp (IS10-01S)

     -- Direkt skruvinstallation via R1/8 gängport, kompatibel med en cylinder, magnetventilutlopp och mini-individuella luftserviceenheter.

  2. Monteringstyp för grenrörsbas (IS10M / IS10E)

     -- IS10M utrustad med fyrkantig klämbas på sidan, kan klämmas direkt på SMC standard AC modulära FRL tre-enheter utan extra adapterbeslag, vilket sparar utrymme för inre installation i skåpet.

Kärnproduktens konkurrensfördelar

  1. Noll mekaniskt kontaktslitage

     -- Beröringsfri magnetisk reed-utlösning, ingen elektrisk gnista vid kontaktpunkten; livslängd 5~10 gånger längre än traditionella mekaniska mikrokontakttryckbrytare som IS3000.

  2. Intuitiv offlinetryckkalibrering

     -- Sida inbyggt MPa graderad skala fönster, justera inställningsskruven med skruvmejsel; trycktröskel kan ställas in utan strömförsörjning på plats.

  3. Universal AC & DC belastningskompatibilitet

     -- Stöder all AC/DC-spänning under 100V, kan direkt driva miniatyrmagnetventiler eller ansluta digitala ingångar på PLC utan mellanrelä.

  4. Miniatyr lättvikts kompakt design

     -- 16 % lättare och 11 % mindre volym än den gamla generationens IS1000-serie, passar perfekt med högt integrerad smal automatiserad utrustningslayout.

Matcha typiska industriella tillämpningsscenarier

  1. Huvudluftkälla lågtrycksövervakning & larm

     -- Installerad vid utloppet av FRL tre-enheter; skickar förreglingslarmsignal när matningstrycket faller under 0,4 MPa för att skydda pneumatiska vibratorer och hammare från otillräckliga skador på tryckkraften.

  2. Bekräftelse av cylinderns fullslagsposition

     -- När cylindern är helt utsträckt stiger kammartrycket till förinställt värde för att mata ut triggersignalen för sekventiell förregling av nästa produktionsstationsåtgärd.

  3. Säkerhetsskydd för vibratorkretsen

     -- Realtidsövervakning av arbetslufttrycket; stäng av strömförsörjningen till snabbavgasventilen när trycket är lägre än tröskeln, undvik vibratorutbränning orsakad av svag vibrationskraft.

Sammanfattning av en mening

     SOLH IS10-seriens beröringsfria rörtrycksbrytare erbjuder inline gängmontering och FRL-grenrör med clip-on-varianter, med 0,1 ~ 0,6 MPa justerbart område, 5 miljoner lång livslängd och offlinetryckkalibrering, idealisk lågkostnads ​​kompakt lufttrycksövervakningssensor för cylinder, vibrator och allmänna automations pneumatiska kretsar.
