KQ2D Series Branch Tee Push-in beslag

SOLH KQ2D Series Y-Type förgrenings T-stycken Push-in beslag | SMC KQ2D Ekvivalenta pneumatiska 1-till-2 splittrar

Märke: SOLH by Richge Technology | KQ2D Y-Type One-Touch pneumatiska T-beslag

1. Produktöversikt

     KQ2D-serien är en Y-typ förgrenad insticksbeslag som tillhör SOLH full KQ2 pneumatiska entryckskopplingsfamilj. Genom att använda verktygsfri push-to-connect-design delar den effektivt upp en luftkälla i två parallella luftkretsar för automationspneumatiska system.

     Strukturell klassificering: Y-formad bifurkerad 1-in 2-out struktur, tillgänglig i tre typer: Y-tee rör med samma diameter, imperial konisk R-gänga Y-tee och metrisk fin M-gänga Y-tee.

     Material & kompatibilitet: Höghållfast PBT-kropp, hållarklor i rostfritt stål, tätningsringar av NBR-nitril. Kompatibel med PU polyuretanrör och PA nylonrör, dubbla ändamål för tryckluftsrörledningar med positivt tryck och vakuum undertryck.

2. Fullständig modellklassificering och specifikationslista

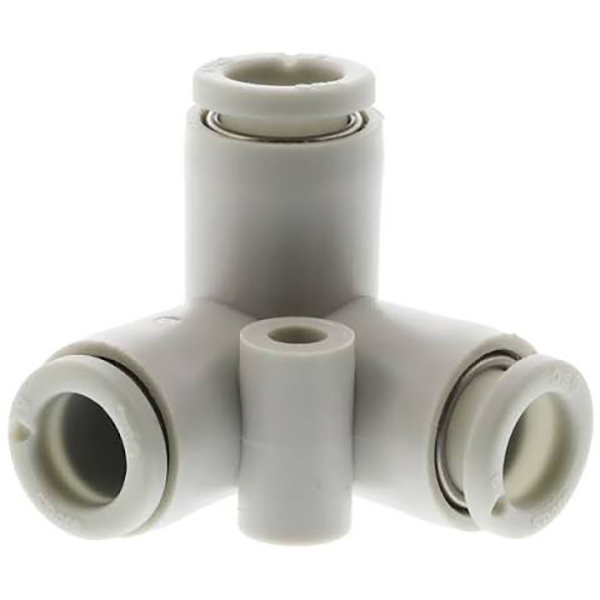

2.1 Y-tee med lika diameter (KQ2Dxx-00, trådlös 3-vägs samma storlek)

Alla tre portarna har identisk rördiameter, gänglös design för balanserad 1-till-2 luftdistribution i samma specifika rörledningssystem.

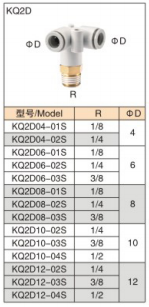

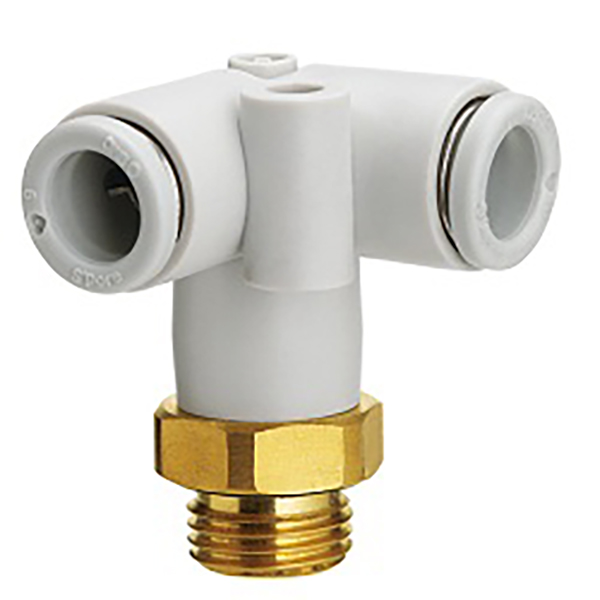

2.2 Imperial Taper hangänga R Y Tee (undergänga inlopp, dubbla röruttag)

Nedre imperial R avsmalnande hangänga för luftkällans inlopp, övre två parallella push-in portar för röranslutning, lämplig för gängad installation och fast luftkälla förgreningar.

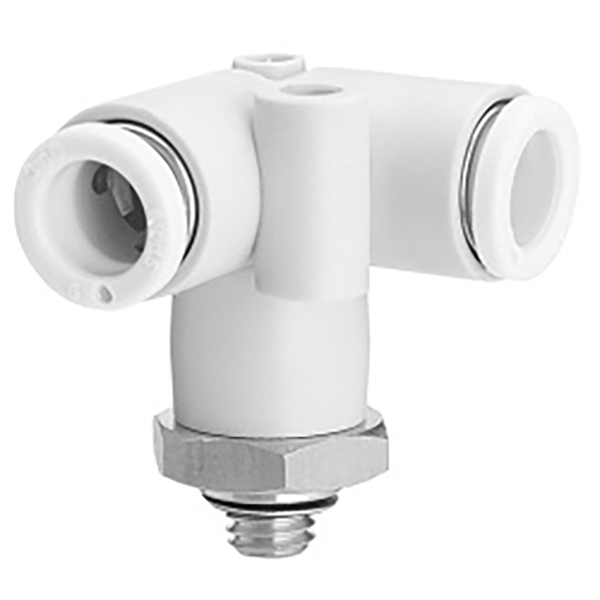

2.3 Metrisk fin hangänga M Y Tee (botten M gänga inlopp, dubbla röruttag)

Metrisk fin hangänga med precision i botten, kompakt struktur för pneumatiska miniatyrmoduler och rör för automationsutrustning med små utrymmen.

3. Tekniska specifikationer

4. Applikationsscenarier

     • 1-till-2 luftfördelning för automatiserade produktionslinjer och fixturpneumatiska kretsar

     • Dubbel sugkopp synkron lufttillförsel för robotiska sluteffektorvakuumsystem

     • Parallell rörledningsdelning för dubbelcylindrig synkron drift

     • Kompakt och snygg slangdragning för pneumatisk utrustning med smala utrymmen

5. Urvalsguide: KQ2D Y-Tee vs KQ2T T-Tee

     • KQ2D Y-Type T-shirt: Antar en jämn Y-formad bifurkation med två parallella utlopp. Har lägre luftflödesturbulens och mindre tryckfall, vilket ger en mer balanserad luftflödesfördelning. Optimerad för trånga installationsutrymmen och parallella slangdragning på samma sida, perfekt lämpad för dubbla synkrona sugkoppar och tvåcylindriga system.

     • KQ2T T-Type T-shirt: Klassisk ortogonal T-formad struktur med vertikal lateral förgrening. Designad för standard 90° vertikal lateral rörledningsomledning, idealisk för vanlig maskinlayout och laterala förgreningar av huvudrörledningen.

     • Valtips: VäljKQ2D för smala utrymmen och parallella, spridda slangar på samma sida; VäljaKQ2T för vertikalt lateralt rörledningsutlopp och traditionell rätvinklig förgreningslayout.
