Märke: SOLH by Richge Technology | SMC KQ2N Ekvivalent stam Rak One-Touch Fitting
KQ2N är en rak pneumatisk koppling i stamstil. Ena änden är hangänga eller skaft, den andra änden accepterar PU/PA luftslang. Det är en direkt ersättning för SMC KQ2N-serien med en knapptryckning. Används ofta i pneumatiska kretsar och vakuumrörledningar. Verktygsfri installation, tryck helt enkelt på frigöringskragen för att snabbt sätta in eller ta bort slangen.
Fyra strukturella typer tillgängliga:
Hangänga stamtyp (M-gänga: M5)
Hangänga stamtyp (Imperial taper R-gänga: 1/8,1/4,3/8)
• Skaft med lika diameter rak (-99 suffix): båda ändar med samma OD-skaft
• Reducerande skaft rak passform: två skaft med olika ytterdiametrar för storleksövergång
Exempel: KQ2N04-M5
• KQ2N: Seriekod, spindeltyp rak passform
• 04: Rörets ytterdiameter Φ4mm på instickssidan
• M5 / 01S / 02S: Hangänga specifikation
• -99: Skaft med lika diameter rak passform
• 04-06: Reducerande spindelfäste, ①Φ4 → ②Φ6
|
Kodsegment |
Beskrivning |
|
KQ2N |
Seriekod: Stamtyp rak insticksbeslag |
|
04/06/08/10/12/16 |
Rörets ytterdiameter ΦD (mm) |
|
M5 |
Metrisk utvändig gänga M5×0,8 |
|
01S/02S/03S |
Imperial R konisk gänga: R1/8, R1/4, R3/8 |
|
-99 |
Skaft med samma diameter rakt passande, båda ändar samma OD |
|
Tvåsiffriga t.ex. 04-06 |
Reducerande spindelfäste: ① inlopps OD, ② utlopp OD |
|
Punkt |
Parameter |
|
Tillämplig slang |
PU polyuretanrör, PA nylonrör |
|
Driftstryck |
0~1,0 MPa, kompatibel med vakuumundertryckskrets |
|
Driftstemperatur |
0℃ ~ +60℃ |
|
Kroppsmaterial |
Plastkropp; Nickelpläterad mässingsgängad del, korrosionsbeständig |
|
Tätningsprestanda |
Utmärkt gängtätning |
|
Anslutningsmetod |
Push-in; pressfrigöringskrage för att lossa röret |

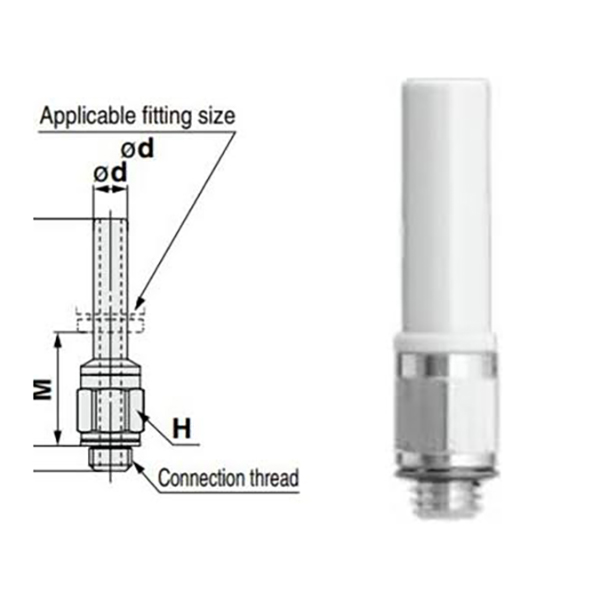

4.1 Metrisk M hantrådsversion
|
Modelllll |
Tråd |
Rör ΦD |
|
KQ2N04-M5 |
M5×0,8 |
Φ4 |
|
KQ2N06-M5 |
M5×0,8 |
Φ6 |

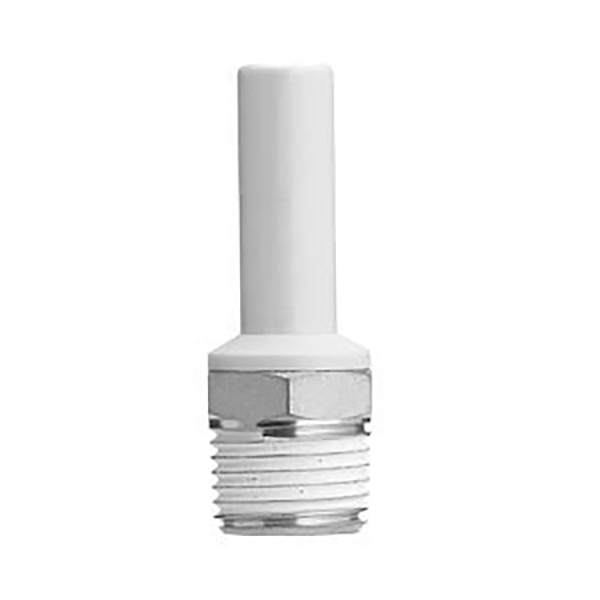

4.2 Imperial R Taper hantrådsversion
|
Modelllll |
Tråd R |
Rör ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |

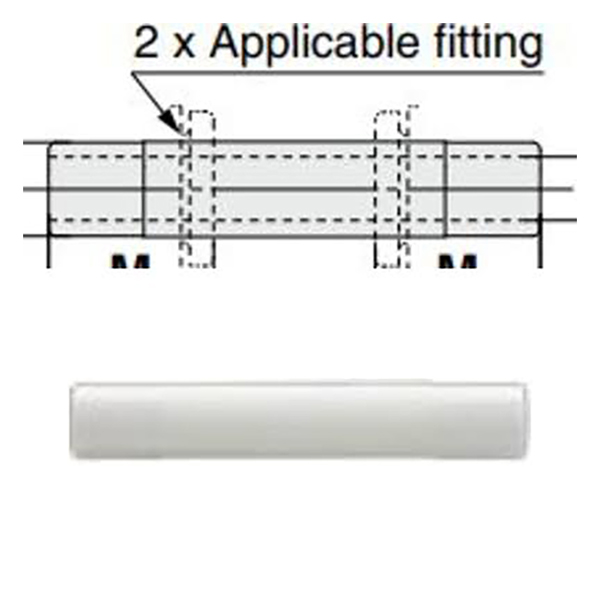

4.3 skaft med lika diameter rak (-99-serien)
|
Modelllll |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

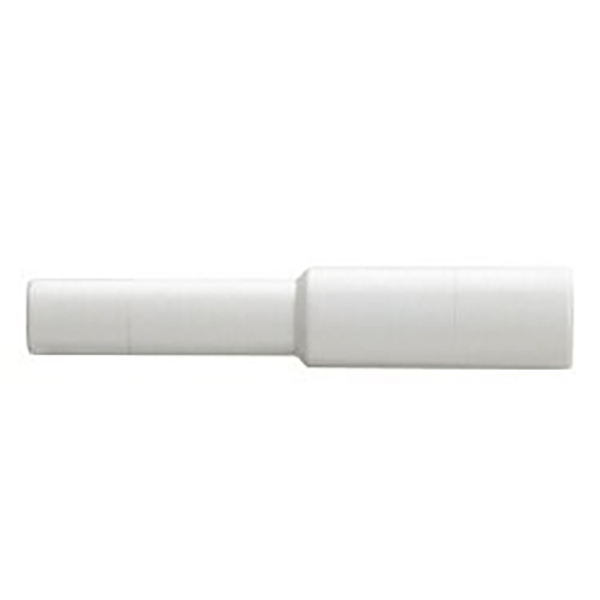

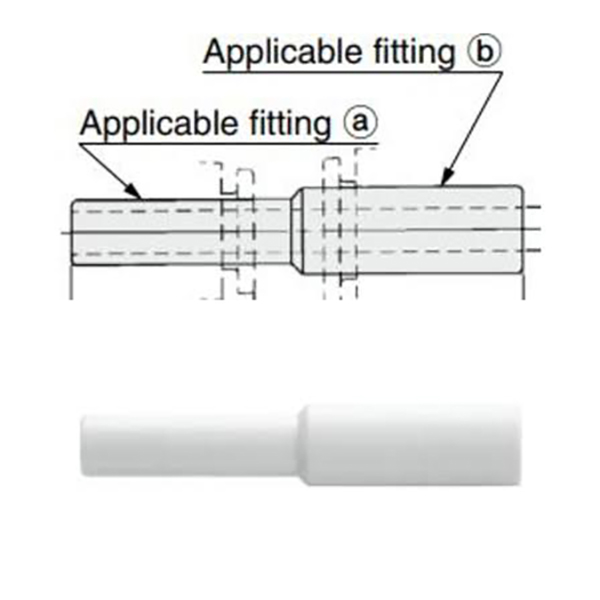

4.4 Reducerande skaft rak passform
|
Modelllll |
① Skaft OD |
② Skaft OD |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Plastkropp med nickelpläterad mässingsgänga för korrosionsbeständighet och pålitlig gängtätning
• Kompatibel med PU polyuretan luftrör och PA nylon rör
Nominellt arbetstryck 0~1,0 MPa, lämpligt för vakuumkretsar med negativt tryck
• Drifttemperaturområde: 0℃ ~ +60℃
• Enkel montering: håll röränden slät och sätt in direkt; tryck på den främre frigöringskragen för att dra ut slangen för demontering
Automationsmaskineri, robotarmar, vakuumadsorptionssystem, pneumatiska fixturer, luftkompressorrör. Direkt ersättning för importerade beslag i SMC KQ2N-serien.
