KQ2U / KQ2UD Series Y-Type Multi-Port Push-in beslag

SOLH KQ2U / KQ2UD Series Y-Type Multi-Port Push-in beslag | Pneumatisk grenrörskontakt

Märke: SOLH by Richge Technology | SMC KQ2U / KQ2UD Ekvivalent Y Multi-outlet One-Touch Fitting

1. Produktöversikt

     KQ2U är Y-typ 1-in 2-out push-in splitter; KQ2UD är Y-typ 1-in 4-out push-in grenrör. Båda tillhör SOLH KQ2 pneumatiska entryckskopplingsserier. Konstruerad med PBT-kropp och utvändig gänga i förnicklad mässing. Direkt plug-and-play för PU-luftslangar, PTFE-tejp krävs inte. Designad för 1-till-2 / 1-till-4 luftkretsdelning, fullt utbytbar med SMC KQ2U / KQ2UD. Allmänt antagen inom automationsutrustning, vakuumsugkoppar och pneumatisk ställdonluftdistribution.

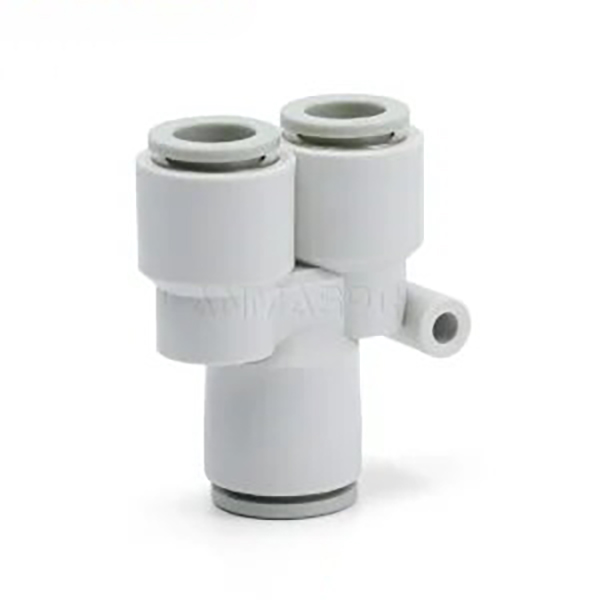

     KQ2U: 1 inlopp, 2 utlopp (Y-form 1 till 2 delad)

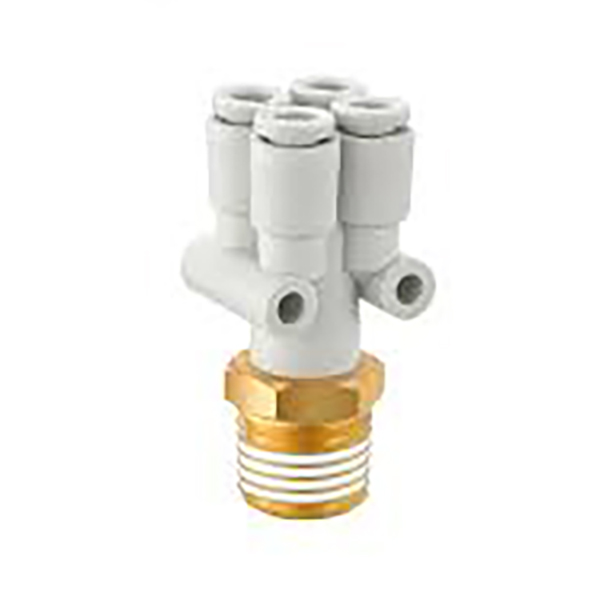

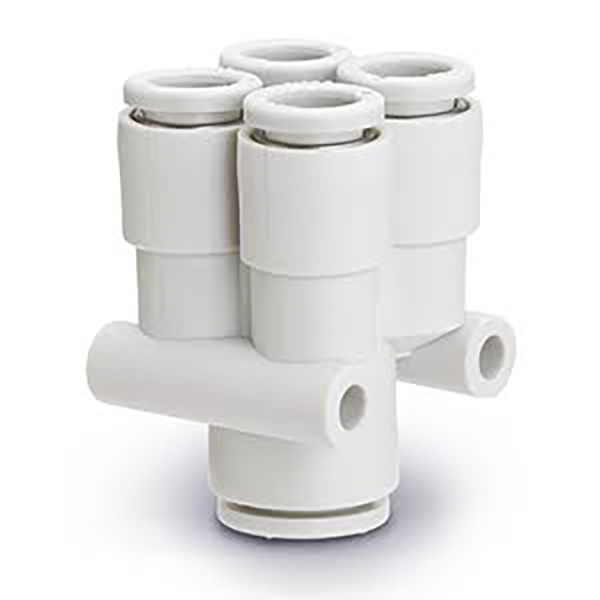

     KQ2UD: 1 inlopp, 4 utlopp (Y-form 1 till 4 delad)

2. Regler för modellnamn

2.1 KQ2U (1-in 2-out Y-delare)

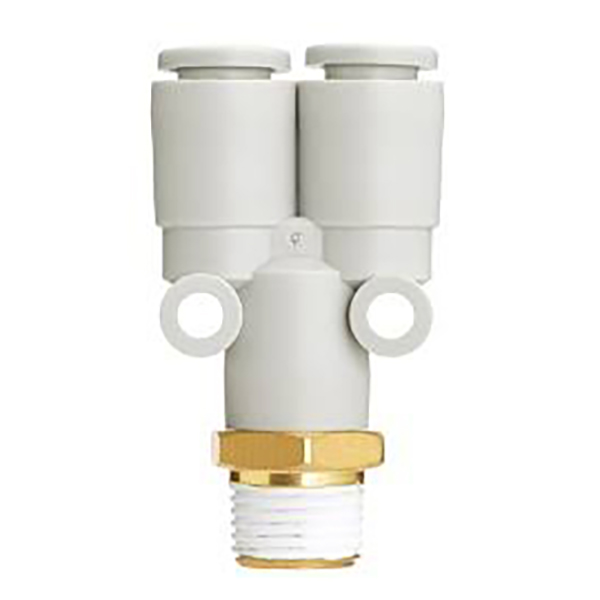

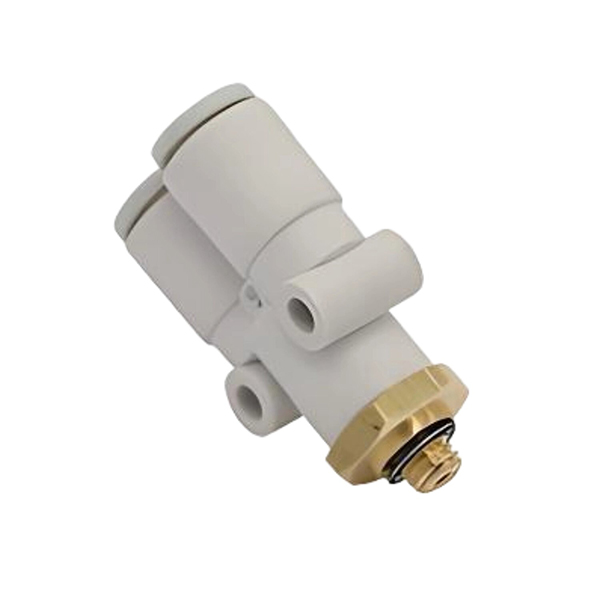

  1.Hangänga version KQ2Uxx-xxS Exempel: KQ2U06-02S
     KQ2U: Y-typ 1-in 2-out koppling
     06: Utloppsportarnas ytterdiameter Φ6mm
     02S: Utvändig konisk gänga R1/4 (S = R konisk utvändig gänga)
     Trådkod: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

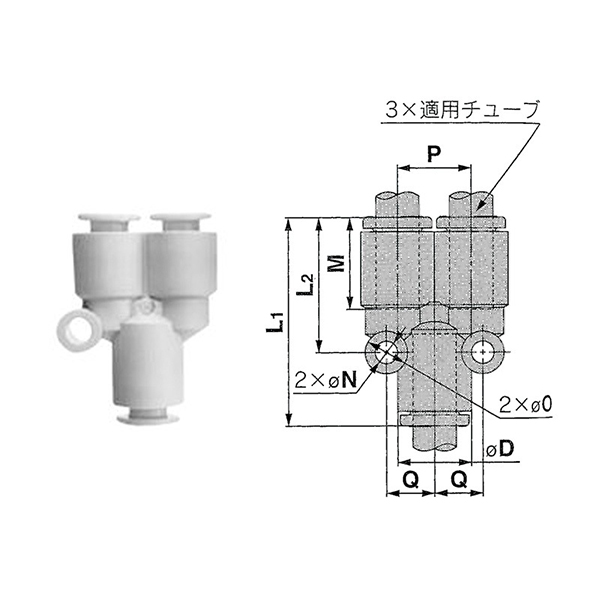

  2. Rak, lika diameter rörversion KQ2Uxx-00 Exempel: KQ2U08-00
     Inlopp och två utlopp delar samma rördiameter, alla Φ8mm

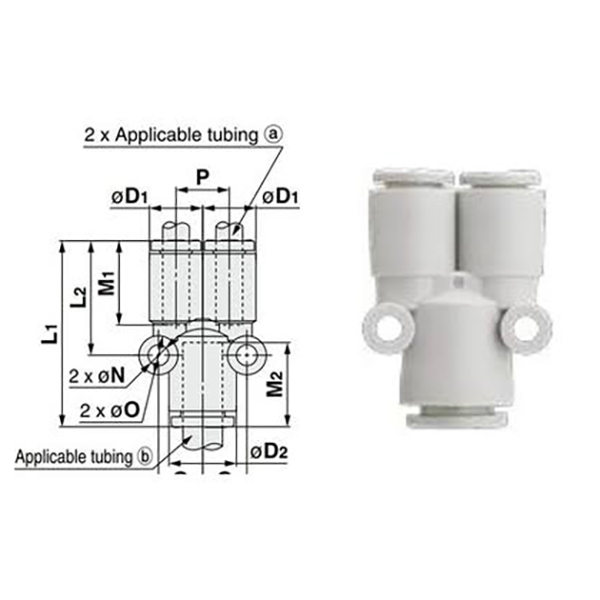

  3. Rak reducerande version KQ2Uxx-yy Exempel: KQ2U04-06
     Två uttag Φ4; huvudinlopp Φ6, olika diameter reducerande split

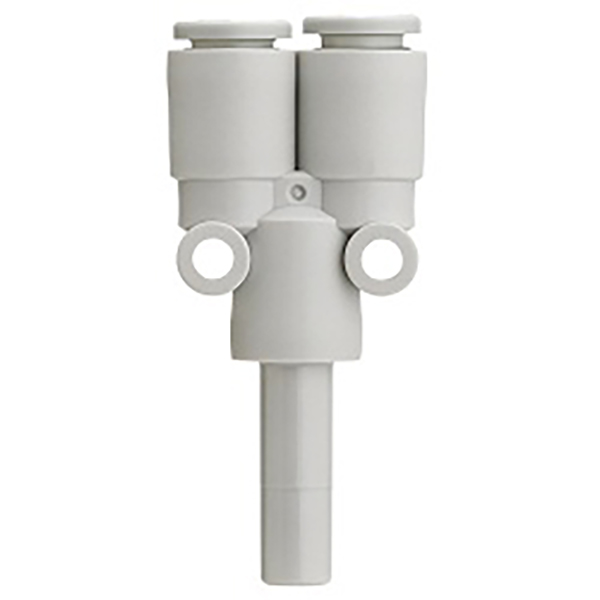

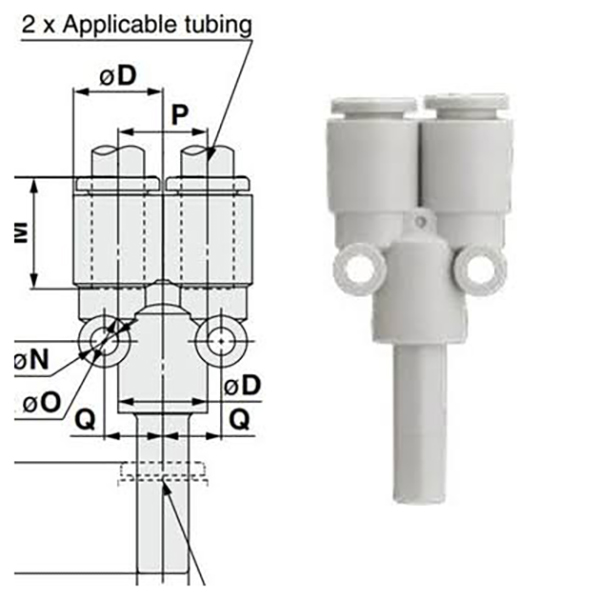

 4. Hullingplugg version KQ2Uxx-99
     Styvt plastpluggskaft i botten, förs in i honinsticksport för 1-in 2-ut split

2.2 KQ2UD (1-in 4-out Y-grenrör)

  1. Hangänga version KQ2UDxx-xxS Exempel: KQ2UD08-03S
     R38 hangänga inlopp, fyra utlopp för Φ8 slangar

  2. Reduktionsrör version KQ2UDxx-yy Exempel: KQ2UD04-06
     Fyra uttag Φ4, huvudinlopp Φ6, reducerande distribution med flera portar

3. Specifikationsöversiktstabell

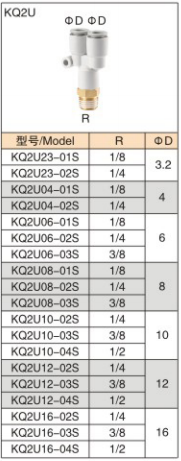

3.1 KQ2U (1-in 2-out Y-delare)

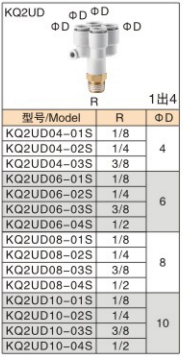

3.2 KQ2UD (1-in 4-out Y-grenrör)

4. Allmänna tekniska specifikationer

5. Produktegenskaper

     • Fast Push-in montering: Slang införd för omedelbar tätning. Tryck på den vita frigöringskragen för att ta bort röret, förbättra monteringseffektiviteten avsevärt.

     • Flervägs luftdistribution: KQ2U för 1-till-2-delning, KQ2UD för 1-till-4-delning. Centraliserad luftfördelning för att förenkla luftdirigeringen.

     • Tillgängligt reducerande alternativ: Versioner med lika och reducerande diameter för anslutning av olika rörstorlekar.

     • Pålitlig gängtätning: Nickelpläterad hangänga i mässing med hög korrosionsbeständighet och mekanisk hållfasthet.

     • Kompakt storlek: Litet fotavtryck för begränsat monteringsutrymme, flitigt använt i manipulatorer, jiggar och sugkoppsmoduler.

6. Typiska tillämpningar

     • Vakuumkoppsuppdelning (flera sugkoppar delar en enda vakuumkälla)

     • Flercylindrig lufttillförsel för automationsarmaturer

     • Pneumatiska kretsar för förpackningsmaskiner, 3C-utrustning och formsprutningsmaskiner

     • Luftledningsdelning för pneumatisk inspektion och testjiggar

7. Installationsanmärkningar

     • Kapa slangen vinkelrätt utan grader; grader kan repa tätningsringen och orsaka luftläckage.

     • Skjut slangen helt till botten och kontrollera att släppkragen låser slangen ordentligt.

     • Ej för vatten, olja eller starkt frätande vätskor. Endast för tryckluft och vakuumservice.

     • Undvik upprepad böjning vid fogroten för att förhindra plastsprickor.
