KQ2V Series pneumatiska push-in beslag

SOLH KQ2V Series pneumatiska Push-in L grenbeslag | SMC KQ2V Motsvarighet

Märke: SOLH by Richge Technology | KQ2V One-Touch pneumatisk L-kontaktfamilj

1. Produktöversikt

     SOLH KQ2V-serien är hangängade pneumatiska kopplingar av L-typ med flera grenvarianter. Designad för distribution av luftkällor och rörledningsriktningsändring i pneumatiska kretsar. Fullt utbytbar med SMC KQ2V-serien. Konstruerad med vit teknisk plastkropp och nickelpläterad mässingsgänga. Snabb montering utan lim. Kompatibel med PU & PA pneumatiska slangar. Bred utplacerad i automationsmaskineri, vakuumplockning och -placering och cylinderrörsystem.

  Fem undermodeller för olika layoutkrav:

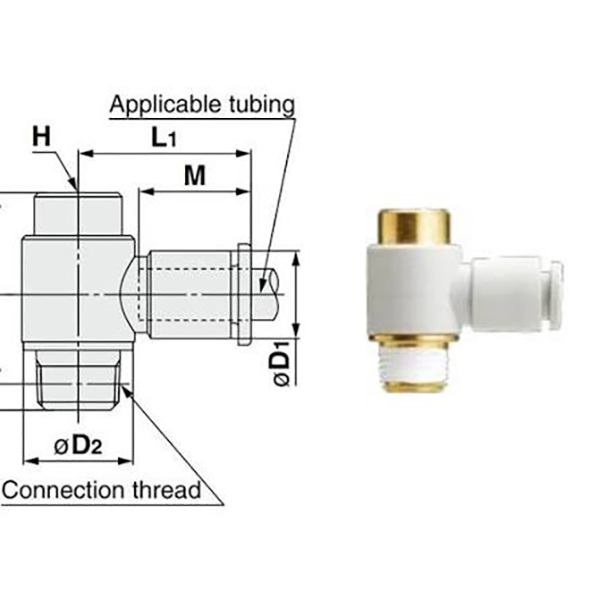

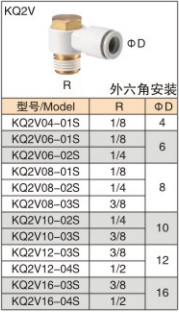

     KQ2V: Enkelt uttag av L-typ, extern insexmontering, 1-in 1-ut

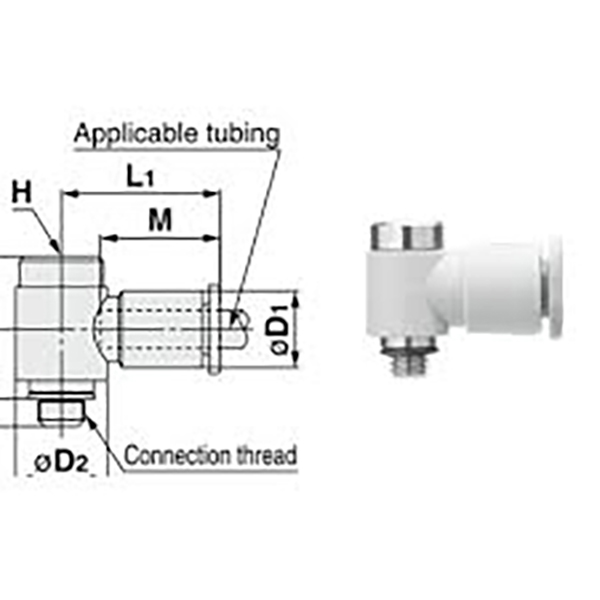

     KQ2VS: Enkelt uttag av L-typ, internt insexmontering, 1-in 1-ut

     KQ2VF: Kaskadbar L-koppling, utvändig R-gänga + invändig Rc-gänga, serieanslutning tillgänglig, 1-in 1-ut

    KQ2VD: Vertikal 1-till-2-grenkoppling, ett hangängainlopp, två slanguttag med samma diameter

     KQ2VT: Vertikal 1-till-3 grenkoppling, ett hangänga inlopp, tre slanguttag med samma diameter

2. Modellkod Förklaring

  Exempel: KQ2VD04-01S

      KQ2V = Seriens baskod

      D  T/S/F = Struktursuffix

     D: 1-till-2 vertikal gren

     T: 1-till-3 vertikal gren

     S: Invändig sexkant L armbåge

      F: Kaskadbar L armbåge

     Inget suffix: Extern hex standard L armbåge

     04 = Rörets ytterdiameter ΦD: 4mm

     01S = Hangänga R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

3. Specifikationsöversiktstabell

4. Material och driftsförhållanden

5. Undermodellsfunktioner

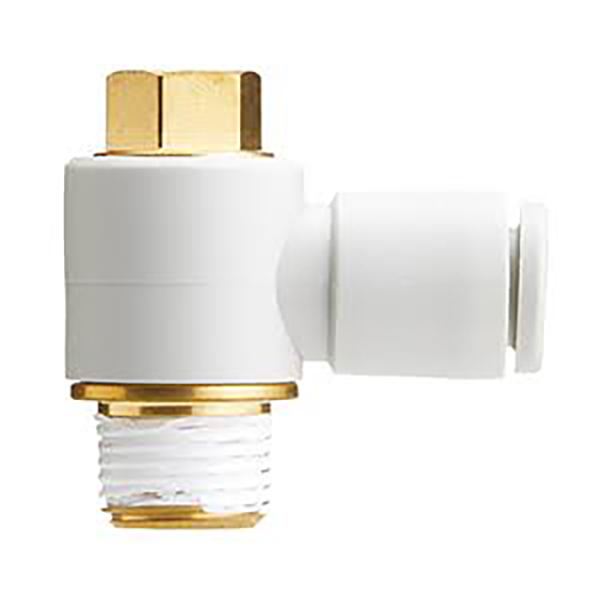

     • KQ2V (Extern Hex L Armbow): Standard L-armbåge med utvändig sexkantsände för skruvnyckel. Den mest använda bastypen, stöder max Φ16 stora slangar.

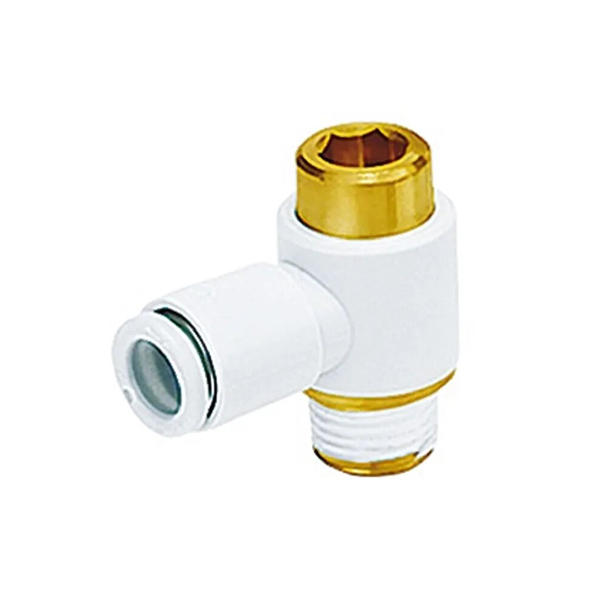

     • KQ2VS (Intern Hex L Armbow): Försänkningshål invändig sexkant vid gängporten. Designad för trånga installationsutrymmen. M5 liten gänga variant matchar miniatyrcylindrar.

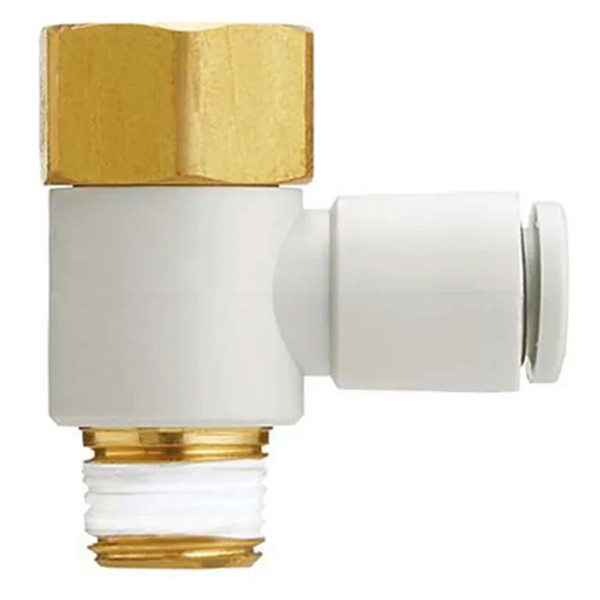

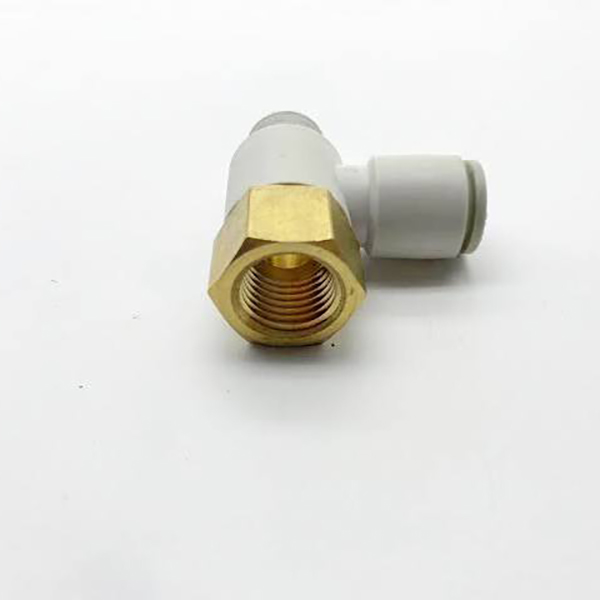

     • KQ2VF (Cascadable L Armbow): Utrustad med utvändig R-gänga och invändig Rc-gänga. Flera kopplingar kan kopplas i serie för flervägsförgrening, vilket minskar behovet av grenrörsblock.

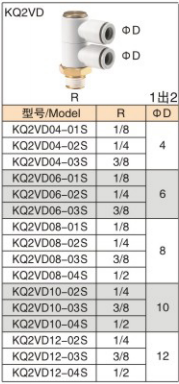

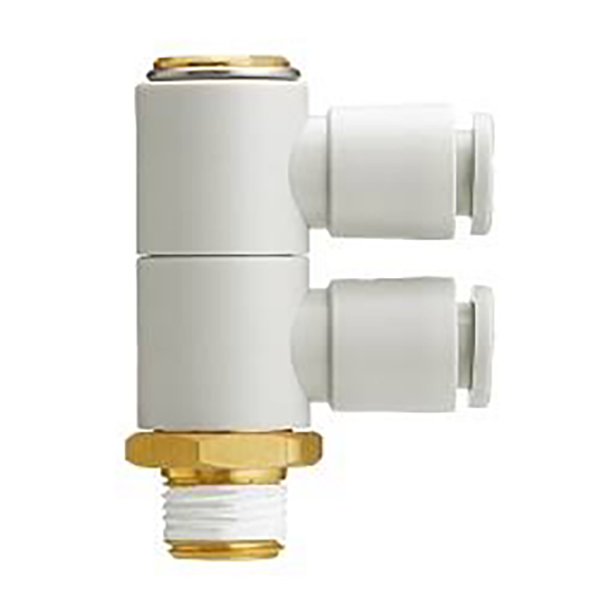

     • KQ2VD (Vertikal 1-till-2-gren): Enkelgängat luftintag, delas vertikalt i två lika stora slangutlopp. Kompakt 1-i-2-ut luftfördelning, minskar det totala antalet passningar.

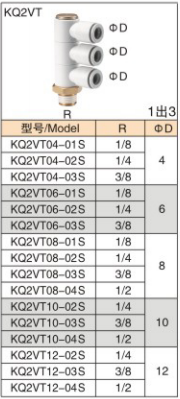

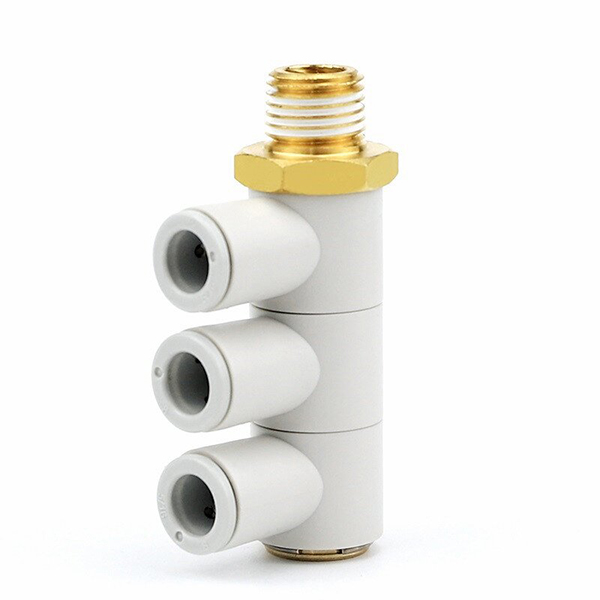

     • KQ2VT (Vertikal 1-till-3-gren): Enkelgängat luftintag, delas vertikalt i tre lika stora slangutlopp. Mini-luftgrenrör, används vanligtvis för luftdistribution med flera sugkoppar inom automation.

6. Installationsinstruktioner

     •  Klipp av röränden vinkelrätt och platt. Sätt in slangen rakt i kopplingen tills du hör ett "klick" för att bekräfta låsningen.

     •  Borttagning av slang: Tryck på den vita frigöringskragen på kopplingen och dra slangen utåt samtidigt.

     •  Linda PTFE-tejp på trådarna. Dra åt endast på sexkantsektionen; applicera aldrig vridmoment på plastkroppen för att förhindra sprickbildning.

     •  För KQ2VF-serien i seriekoppling, säkerställ korrekt gängtätning för att undvika luftläckage.

7. Applikationsscenarier

     • Automationsmaskineri

     • Robotiskt vakuumsugsystem

     • Luftfördelning för pneumatiska cylindrar

     • Pneumatiska kretsar på produktionslinjer

     • Förpackningsmaskiner och testarmaturluftkretsar
