Märke: SOLH by Richge Technology | KQ2W Förlängd L-Type One-Touch Armbåge
 |
 |
 |

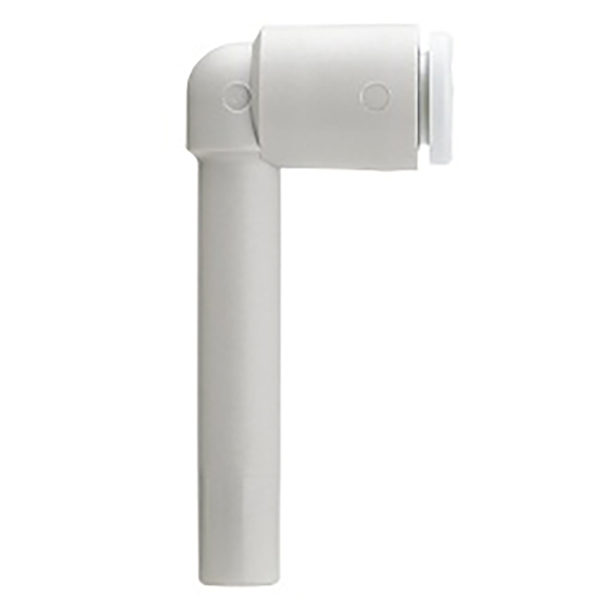

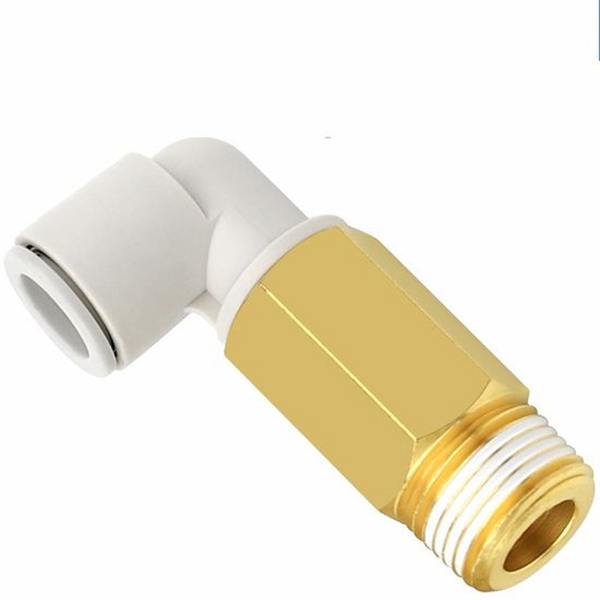

KQ2W-serien är L-typ förlängd skaft push-in armbåge inom SOLH KQ2 pneumatiska kopplingar familj. 90° rätvinklig konstruktion. Ena änden hangänga (imperial R konisk gänga / metrisk M fin gänga), den andra änden för PU/PA pneumatisk slanginsättning. Serien inkluderar även icke-reducerande utökad version KQ2Wxx-99, båda ändar för röranslutning för förlängning av rörledning och undvikande av hinder.
Core Advantage: Utökad skaftdesign löser installationsutrymmesbegränsningar och mekaniska störningar. One-touch-struktur, verktygsfri slanginsättning och borttagning. Plastkropp + gängad sektion i mässing, anti-aging, kompatibel med pneumatiska och vakuumkretsar. Direktimportersättning för SMC KQ2W-serien för utländska projekt.
Format: KQ2W □□ - □□S
KQ2W: Seriekod för förlängd armbåge av L-typ
□□: Rörets ytterdiameter ΦD (02=2mm,23=3,2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)
Ändelse:01S02S/03S/04S: Imperial R hangänga (1/8",1/4",3/8",1/2")
M3GM5: Metrisk utvändig gänga M3×0,5 / M5×0,8
-99: Ej reducerande utökad version, båda ändar med samma diameter röranslutning, ingen gänga
|
Punkt |
Parameter |
|
Kroppsmaterial |
PBT teknisk plast, hög slagtålighet |
|
Trådsektion |
Mässing med nickelplätering för att förhindra rost |
|
Tätningsmaterial |
NBR nitrilgummi |
|
Kompatibel slang |
PU-rör, PA nylon pneumatiskt rör |
|
Arbetstryck |
0~1,0 MPa, tillämplig för vakuum |
|
Driftstemperatur |
-20℃ ~ +60℃ |
|
Anslutningsmetod |
Push-in; tryckfrigöringsring för att sätta in eller lossa röret |

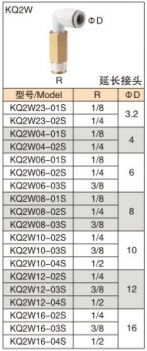

4.1 Imperial R trådversion (hantråd av mässing)
|
Modellll |
Hantråd R |
Rör ΦD |
|
KQ2W23-01S |
R1/8 |
3.2 |
|
KQ2W23-02S |
R1/4 |
3.2 |
|
KQ2W04-01S |
R1/8 |
4 |
|
KQ2W04-02S |
R1/4 |
4 |
|
KQ2W06-01S |
R1/8 |
6 |
|
KQ2W06-02S |
R1/4 |
6 |
|
KQ2W06-03S |
R3/8 |
6 |
|
KQ2W08-01S |
R1/8 |
8 |
|
KQ2W08-02S |
R1/4 |
8 |
|
KQ2W08-03S |
R3/8 |
8 |
|
KQ2W10-02S |
R1/4 |
10 |
|
KQ2W10-03S |
R3/8 |
10 |
|
KQ2W10-04S |
R1/2 |
10 |
|
KQ2W12-02S |
R1/4 |
12 |
|
KQ2W12-03S |
R3/8 |
12 |
|
KQ2W12-04S |
R1/2 |
12 |
|
KQ2W16-02S |
R1/4 |
16 |
|
KQ2W16-03S |
R3/8 |
16 |
|
KQ2W16-04S |
R1/2 |
16 |

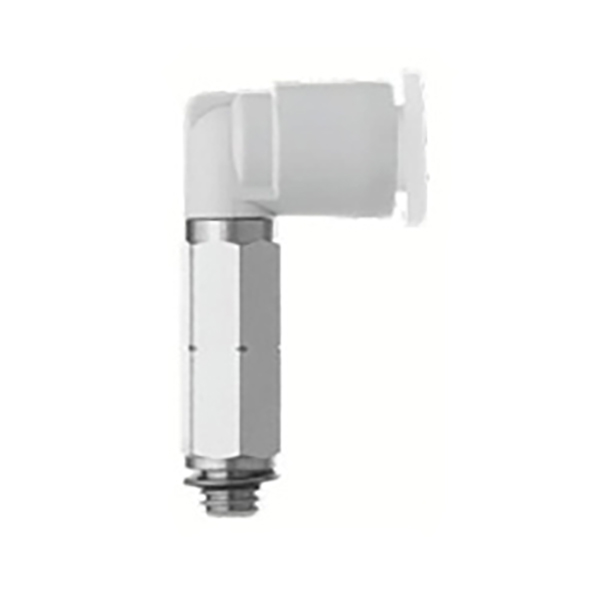

4.2 Metrisk M trådversion
|
Modellll |
Hantråd |
Rör ΦD |
|
KQ2W02-M3G |
M3×0,5 |
2 |
|
KQ2W02-M5 |
M5×0,8 |
2 |
|
KQ2W23-M3G |
M3×0,5 |
3.2 |
|
KQ2W23-M5 |
M5×0,8 |
3.2 |
|
KQ2W04-M3G |
M3×0,5 |
4 |
|
KQ2W04-M5 |
M5×0,8 |
4 |
|
KQ2W06-M5 |
M5×0,8 |
6 |
4.3 Icke-reducerande utökad version (rör till rör, ingen tråd)
|
Modellll |
Port 1 ΦD |
Port 2 ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• Undvik mekanisk interferens för cylindrar, vakuumgeneratorer och magnetventiler; förlänga och omdirigera rörledningens riktning
• 90° utökad slangdragning för robotiserade vakuumsugkoppskretsar i kompakta automationslinjer
• Direkt ersättning för original SMC KQ2W, importersättning för kostnadsreduktion
• Kapa slangen vertikalt och platt, sätt in helt i botten för att garantera tätning.
• PTFE-tejp kan lindas på trådar; Dra inte åt gängorna för hårt för att förhindra att kopplingskroppen spricker.
• Borttagning av slang: tryck på den vita frigöringsringen och dra slangen utåt samtidigt.
