KQ2X / KQ2XD-serien Reducerande flervägs instickskoppling

SOLH KQ2X / KQ2XD Series Reducing Y & Multi-Way Push-in Fitting | SMC Equivalent Pneumatic Splitter

Märke: SOLH by Richge Technology | SMC KQ2X / KQ2XD Ersättningsreducerande Y & 4-vägs Push-in Splitter

1. Produktöversikt

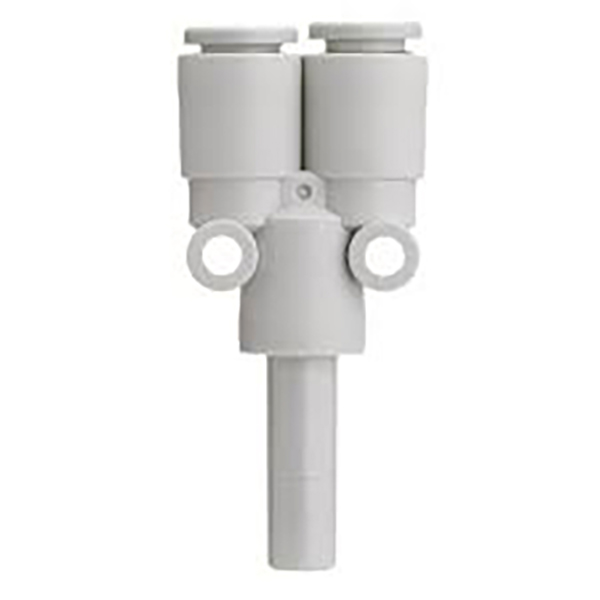

KQ2X-serien: Reducing Y-Type Splitter, 1 In 2 Out

     KQ2X är en Y-formad 1-till-2 reducerande instickskoppling. Port ② är en enkelskaftsport; Port ① består av två identiska push-in portar. Den delar upp en inkommande luftström i två utgångar med lika diameter med olika inlopps- och utloppsrörstorlekar, vilket förverkligar reducering och rörledningsförgrening för pneumatiska kretsar och vakuumledningsdistribution.

     Material: PBT plastkropp, NBR tätningsringar. Kompatibel med PU / PA pneumatiska slangar. Snabb montering med tryck för att ansluta, ingen PTFE-tejp krävs.

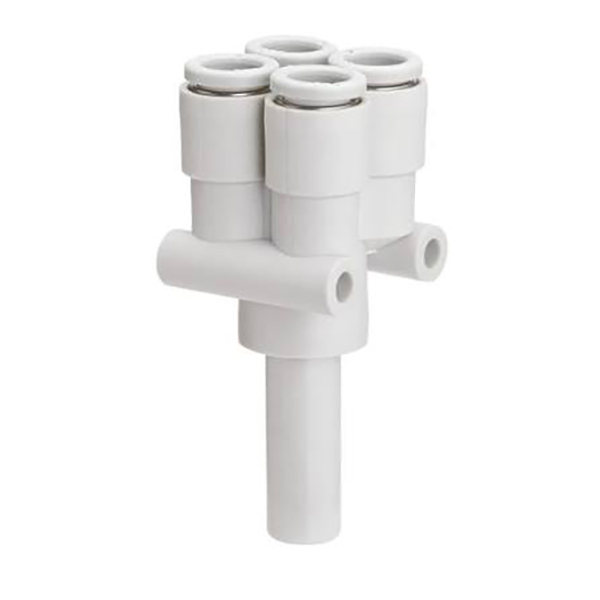

KQ2XD-serien: Cross Type 4-Way Splitter, 1 In 4 Out

     KQ2XD är en 1-till-4 reducerande multi-port push-in-koppling. Port ② är en enkelskaftsport; Port ① har fyra identiska push-in-portar. Den delar upp en lufttillförsel i fyra grenar med samma diameter med reducerande design, vilket sparar monteringsutrymme. Idealisk för multistations miniatyrvakuum eller pneumatisk distribution.

Material samma som KQ2X: PBT kropp + NBR tätningar, push-in struktur, kompatibel med PU och nylon luftslangar.

2. Förklaring av modellkod

KQ2X-serien

  Format: KQ2XXX-XX
     De två första siffrorna: Rörets OD för två grenportar (Port ①)
     De två sista siffrorna: Skaftets yttre diameter på huvudinloppsporten (port ②)
     Exempel: KQ2X04-06 → Port ①: två × Φ4 push-in portar; Port ②: Φ6 skaft

KQ2XD-serien

   Format: KQ2XDXX-XX
     De två första siffrorna: Rörets OD för fyra grenportar (Port ①)
     De två sista siffrorna: Skaftets yttre diameter på huvudinloppsporten (port ②)
     Exempel: KQ2XD04-06 → Fyra × Φ4-portar vid port ①; Port ②: Φ6 skaft

3. Tekniska nyckelspecifikationer och installationsguide

Installationsinstruktioner

     • Klipp av slangen vinkelrätt och vertikalt, för in helt i kopplingen tills den sitter på plats.

     • För att ta bort slangen: tryck först på frigöringsringen och dra sedan ut slangen.

Differentieringsguide

     • KQ2X: 1 inlopp, 2 utlopp (Y-typ 2-vägs splitter)

     • KQ2XD: 1 inlopp, 4 utlopp (tvär 4-vägs splitter)

Applikationsscenarier

     • Vakuumkretsfördelning för flera sugkoppar inom automation

     • Pneumatisk gren för små jiggar, 3C & förpackningsutrustning

     • Kompakt grenrör för miniatyrvakuummoduler med flera stationer

     • Robotisk ändeffektor luftledningsdelning med minskat fotavtryck
