Märke: SOLH by Richge Technology | KQ2T Tee & Cross One-Touch pneumatiska beslag
 |
 |
 |
 |
 |
 |
 |
 |
KQ2T-serien tillhör SOLH hela KQ2-familjen med pneumatiska entryckskopplingar, med verktygsfri snabb plug-and-play-design för 3-vägs och 4-vägs luftledningsförgrening. Denna produktlinje täcker T-typ och fyrvägskopplingar av T-typ, inklusive lika diameter, reducerande, hangänga (imperial/metrisk) versioner för att möta olika krav på pneumatiska kretsavledningar och rörledningsanslutningar.
Klassificering av undermodeller:
KQ2T: T-typ 3-ports T-koppling (lika diameter / reducerande / yttre gänga typ)

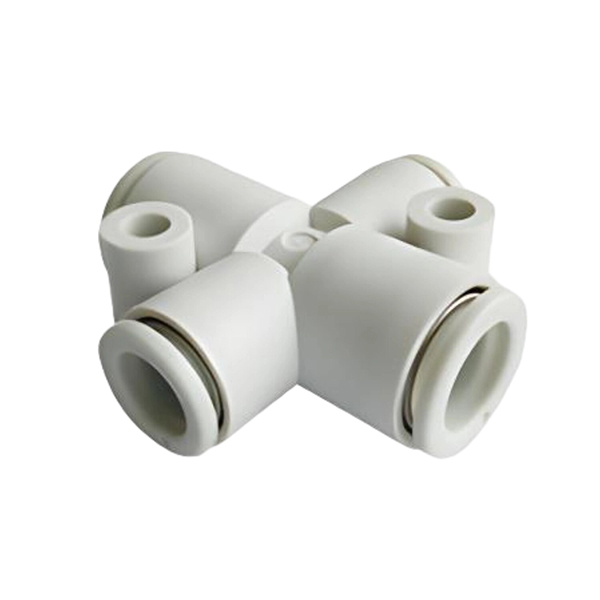

KQ2TW: Kors 4-vägskoppling (lika diameter för alla portar)
KQ2TX: Kors 4-vägskoppling (första reducerande specifikation)
KQ2TY: Kors 4-vägskoppling (andra reducerande specifikation)
Kärnmaterial och prestanda: Höghållfast PBT-plastkropp, hållarklor i rostfritt stål, tätningsringar av NBR-nitril. Fullt kompatibel med PU och PA nylon pneumatiska rör, lämpliga för både vakuum negativt tryck och tryckluft positivt tryck pneumatiska kretsar, ofta används i automatiserad utrustning och robotiserade luftdistributionssystem.

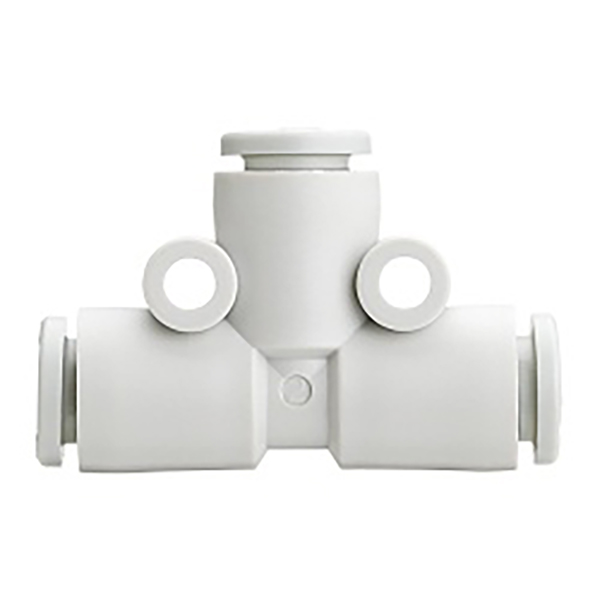

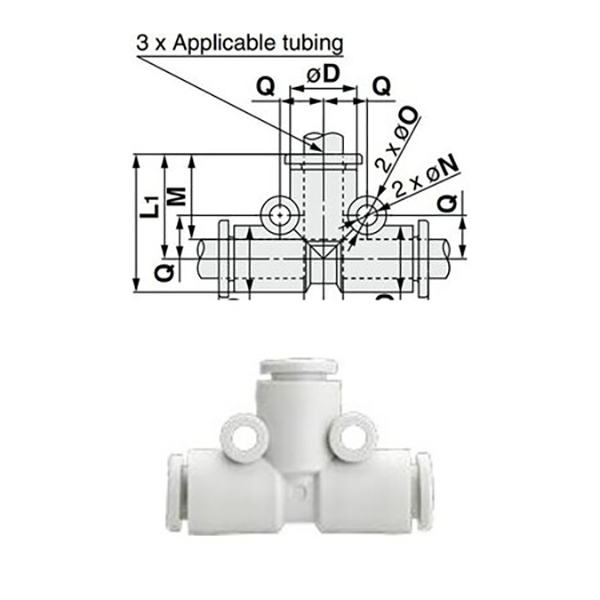

2.1 T-shirt med lika diameter (KQ2T□□-00, trådlös 3-vägs samma storlek)
Tre portar har identisk rördiameter, ingen gängdesign, avsedd för lika luftavledning av pneumatiska rörledningar med samma specifikation.
|
Modellllllll |
Rörets ytterdiameter ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

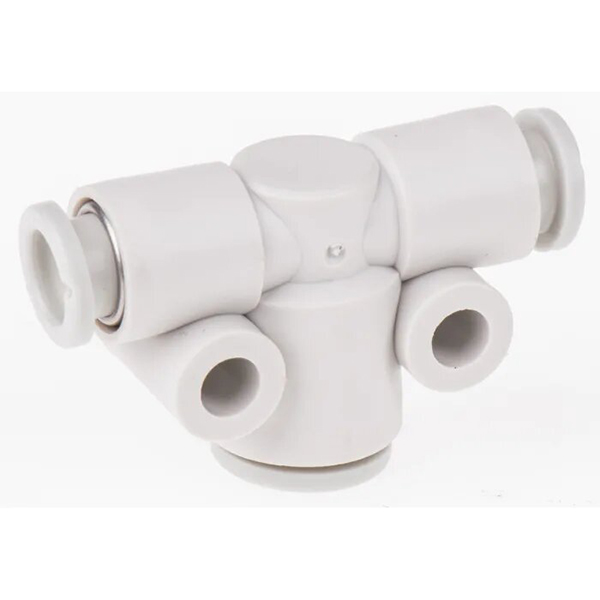

2.2 Reducerande T-stycke (KQ2T①-②, Dual-Size Pipeline Conversion)
Båda sidoportarna antar ① diameter, den mittersta övre porten antar ② diameter, som används för rörledningsomvandling och flödesfördelning av pneumatiska rör av olika kaliber.
|
Modellllllll |
Sidoport ΦD ① (mm) |
Mittport ΦD ② (mm) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |
2.3 Imperial R Taper hangänga T-shirt
Båda sidoportarna för rörinförande, mittport med imperial R konisk hangänga för gängad anslutning med pneumatiska ventiler, cylindrar och andra komponenter.
|
Modellllllll |
R Tråd Spec |
Rörets ytterdiameter ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

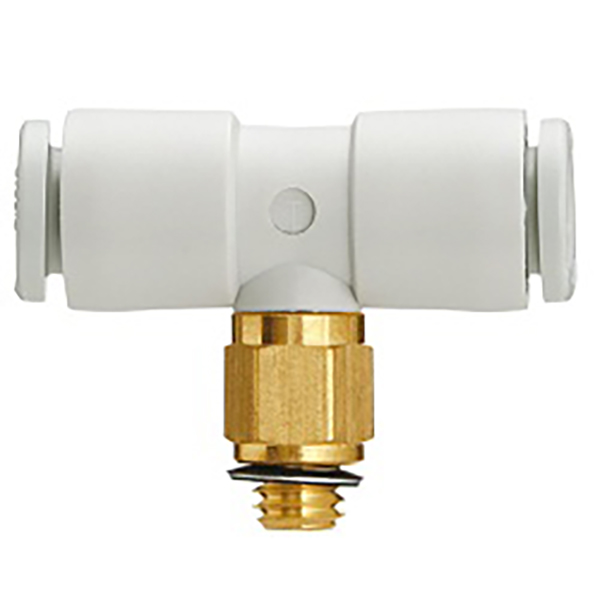

2,4 metrisk fingängad hant-shirt
Båda sidoportarna för tubinföring, mittporten med metrisk fin hangänga, lämplig för pneumatiska miniatyrkomponenter och precisionsautomationsutrustningsrör.
|
Modellllllll |
Metrisk gängspecifikation |
Rörets ytterdiameter ΦD (mm) |
|
KQ2T02-M3G |
M3×0,5 |
2 |
|
KQ2T02-M5 |
M5×0,8 |
2 |
|
KQ2T23-M3G |
M3×0,5 |
3.2 |
|
KQ2T23-M5 |
M5×0,8 |
3.2 |
|
KQ2T04-M3G |
M3×0,5 |
4 |
|
KQ2T04-M5 |
M5×0,8 |
4 |
|
KQ2T04-M6 |
M6×1,0 |
4 |
|
KQ2T06-M5 |
M5×0,8 |
6 |
|
KQ2T06-M6 |
M6×1,0 |
6 |

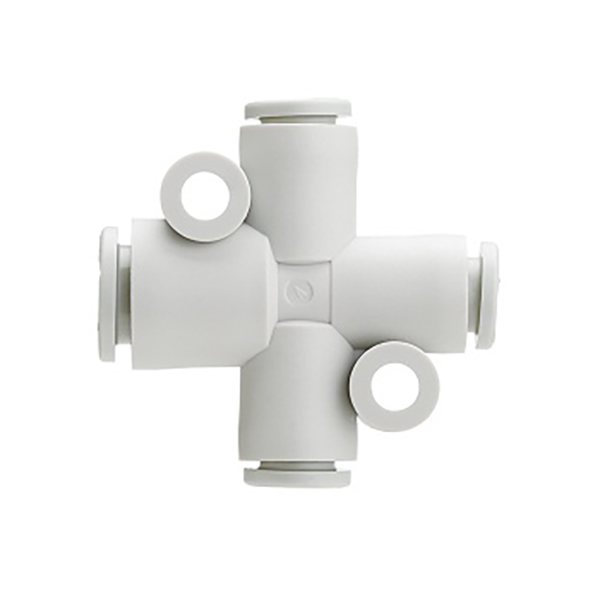

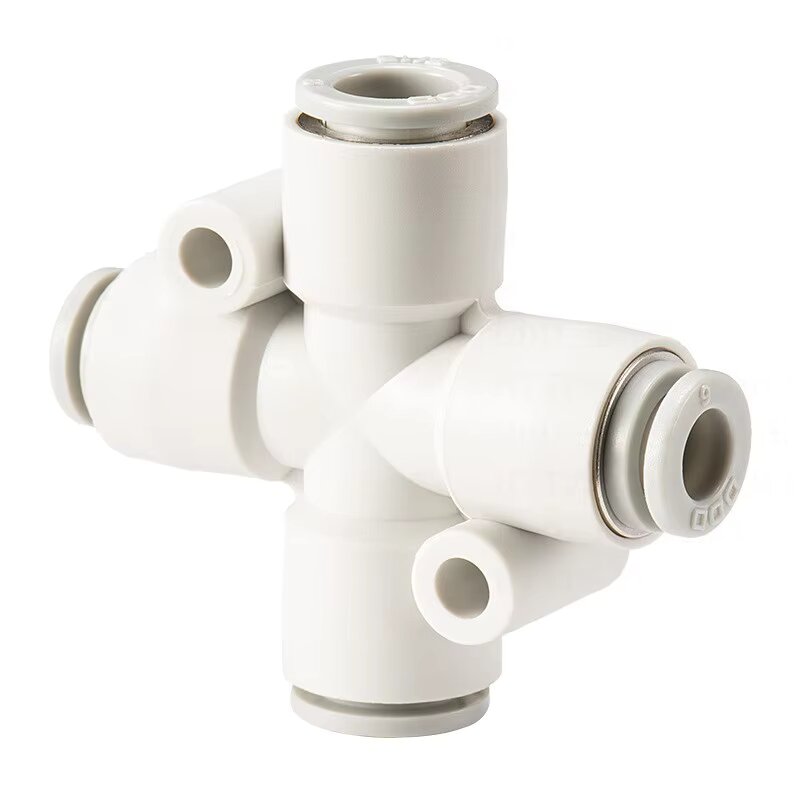

3.1 KQ2TW Korskoppling med lika diameter (4 portar samma storlek)
|
Modellllllll |
Rörets ytterdiameter ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |
3.2 KQ2TX Reducing Cross Fitting (Typ 1)
|
Modellllllll |
Port ΦD ① (mm) |
Port ΦD ② (mm) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY reducerande korskoppling (typ 2)
|
Modellllllll |
Port ΦD ① (mm) |
Port ΦD ② (mm) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Punkt |
Parameter |
|
Kompatibel slang |
PU-rör, PA nylon pneumatiskt rör |
|
Arbetstrycksområde |
-100kPa (vakuum) ~ 1,0MPa (positivt tryck) |
|
Driftstemperatur |
0℃ ~ 60℃ |
|
Anslutningsmetod |
One-touch push-in; Tryck på frigöringsringen för att lossa slangen |
|
Kärnmaterial |
PBT-kropp, rostfri klo, NBR-gummitätning |
• Förgrening av luftkällor och omledning av rörledningar för automatiserad produktionsutrustning
• Pneumatisk kretsfördelning för robotarmar och vakuumsugsystem
• Flervägsluftfördelning för cylinderpneumatiska styrslingor
• Kompakt rörledningsanslutning och diameterkonvertering för pneumatiska precisionssystem
• T-shirt med lika diameter: Välj KQ2Txx-00 för 3-vägs rörledningar med helt konsekventa rördiametrar
• Reducing Tee: Välj KQ2T①-② för rörledningar med samma sidodiameter och olika mittdiameter
• Gängad T-shirt: Välj KQ2Txx-01S (imperial) / M-serien (metrisk) för gängad anslutning med ventiler och cylindrar
• 4-vägs korsdistribution: Välj KQ2TW/TX/TY-serien för scenarier som kräver fyrvägsförgrening av rörledningar
