PBM/PBX serie flerstegs vakuumgenerator

PBM / PBX Series Mini Multi-Stage Multi-Energy Vacuum Ejector | Piab Style Stapelbar Vakuumgenerator

Märke: SOLH by Richge Technology | Ultratunn stapelbar 2-stegs Venturi-vakuumgenerator

1. Produktöversikt

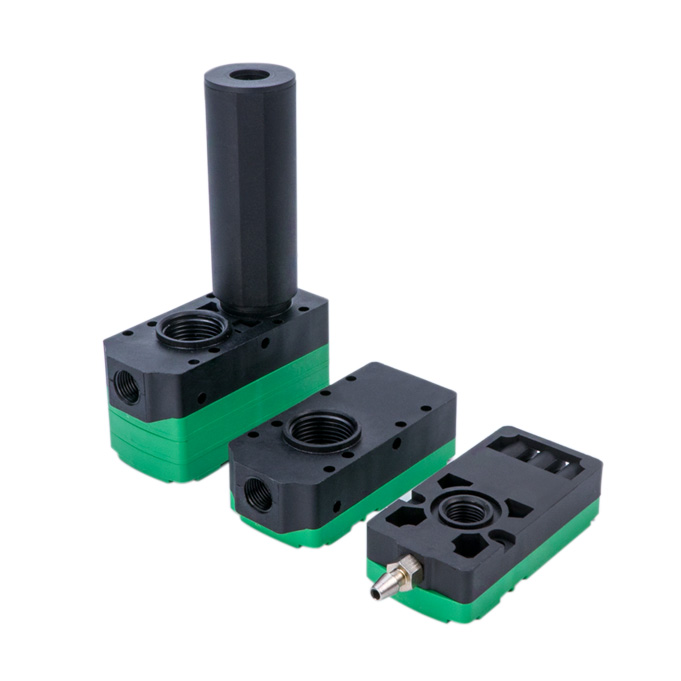

   PBM / PBX är Piab-stil mini tvåstegs diffuserande flerstegs vakuumgeneratorer, även kända som multi-energy vakuumgeneratorer. De antar modulär stapelbar design med ultratunn lättviktskropp. PBM är en standardversion för inbyggd ljuddämpare, medan PBX är av typen sammansatt extern ljuddämpare. Tre funktionella versioner tillgängliga: Typ A ventillös, Typ B med matningsventil, Typ C full multi-energi integrerad modell.

  Kärnpositionering: Kompakt fotavtryck, låg luftförbrukning och stort sugflöde. Stöder flerlagers grenrörsstapling med oberoende kontroll för flera sugkoppar. Idealisk för robot EOAT, palletering och porösa arbetsstycken med skumsugkoppar.

      • PBM Standard Mini: Inbyggd ljuddämpare, smal kropp, låg ljudnivå, lämplig för enkel enhet eller staplad montering

      • PBX X-mini sammansatt typ: Avtagbar extern ljuddämparpatron, högre slutvakuum, större flöde och bättre värmeavledning, designad för kontinuerlig drift med hög cykel

  Storleksgrader: 5 / 10 / 20 / 30. Siffran representerar motsvarande vakuumpumps märkeffekt (0,05~0,3kW). Funktionella versioner: En grundläggande ventillös, B integrerad tillförselventil, C full multienergimodell (matningsventil + brytventil + vakuumtrycksdetektering + justerbar vakuumbrytare).

2. Modellkodningsregel

  Exempel: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: Standard minityp med inbyggd ljuddämpare

￮ PBX: Sammansatt X-mini-typ med extern ljuddämparpatron

     • 10: Storlekskod (5 /10 /20 /30)

￮ 5: Mikro litet flöde, små komponenter

￮ 10: Litet-medelflöde, 3C små delar

￮ 20: Medium flow storsäljare, kartong, film & skum sugkopp

￮ 30: Stort flöde, porös plåt med stor yta och palletering

     • A/B/C: Funktionell version

￮ S: Ventillös grundenhet, endast generatorkropp, styrd av extern magnetventil

￮ B: Enkelventilversion, inbyggd tillförselmagnetventil, valfri envägstryckhållningsventil, naturlig vakuumutlösning

￮ C: Full multienergiversion, matningsventil + vakuumbrytventil + digital vakuumtryckomkopplare + justerbar gasspjäll

     • K1: Ventilkombinationskod, K1 = Normalt stängd matningsventil + Normalt stängd brytventil

     • 5/6: Spolespänning: 5=DC24V, 6=DC12V

     • L/M: Kabelkabelspecifikation

     • FN: Tryckbrytarutgång (NPN/PNP, enhet valfri kPa/inHg)

  Beställningsexempel: PBM20-C. Definition: PBM standard inbyggd ljuddämpare, storlek 20, typ C full multienergimodell, integrerad matnings- och brytventil, justerbart vakuumavbrott och vakuumdetekteringslarm.

3. PBM VS PBX kärnskillnad

4. Jämförelse av funktioner i version A/B/C

5. Sammanfattning av teknisk specifikation

  Prestanda @0,5 MPa Matningstryck

6. Urvalsguide

  Välj PBM eller PBX

     • ✅ PBM: Begränsat installationsutrymme, robot EOAT, regelbunden intermittent cykel, ingen utskjutande ljuddämpare krävs

     • ✅ PBX: Skumsugkopp, porös kartong, lång kontinuerlig drift, högre flöde och vakuum krävs

  Välj version A/B/C

     • ✅ Version C Multi-Energy: Robotapplikation, snabb avblåsning + larm för upptäckt av saknad del, minska externa ventiler och rörledningar (föredraget)

     • ✅ Version B: Begränsad budget, ingen avblåsningsvakuumfrigöring, arbetsstycket frigörs av egenvikt

     • ✅ Version A: Fast fixtur med befintlig extern magnetventil, lägsta anskaffningskostnad

  Stapelbar grenrörsfunktion (nyckelfördelen med PBM/PBX)

     PBM5 kan stapla upp till 16 lager; PBM10 stöder upp till 12 lager. PBX delar samma staplingskapacitet. Varje lager äger en oberoende vakuumkrets utan ömsesidig störning och delar en huvudlufttillförsel. Bästa valet för multistationsöverföring och multimunstycksmoduler.

     Tätningsmaterial: NBR för allmänna villkor; FKM för livsmedelskvalitet eller sura/alkaliska korrosiva miljöer.

7. Pneumatisk krets för typ C multienergimodell

     Luftkälla → AFC luftfilter (oljedimma förbjudet) → AR tryckregulator → PBM/PBX-C lufttillförselport; Vakuumport → ZFC vakuumfilter → sugkopp. Två DC24V-signalledningar ansluts till PLC: en för vakuumadsorptionskontroll, den andra för justerbar avblåsningsvakuumbrytning. Vakuumåterkopplingssignal används för att detektera saknat/tappat arbetsstycke.

8. Användningsanmärkningar

     • Lufttillförseln måste vara torr och filtrerad, oljedimsmörjare förbjudet. Oljeföroreningar kommer att täppa till tvåstegsmunstycken.

     • ZFC vakuumfilter måste installeras i vakuumrörledningen. Damm blockerar lätt munstycken och minskar sugkraften.

     • PBX extern ljuddämparkassett måste vara helt installerad; att ta bort den orsakar extremt höga ljud.

     • Justera typ C vakuumbrytare sakta. Överdriven öppning kommer att blåsa bort tunn film och pappersarbetsstycken.

     • För fler-enhets staplade grenrörsmontering, förstora huvudlufttillförselröret för att stabilisera trycket för alla enheter.

     • Bred temperaturtolerans; se till att ingen isbildning på luftkällan under låga temperaturer.
