Pneumatiska komponenter serien

SOLH Y-typ dubbel örongaffel för pneumatisk cylinderstångsände, standardgaffelkoppling utbytbar med SMC/AirTAC-delar. Invändig gänga M10×1,25-M27×2 matchande 32-125mm hål, stifthål φ10-27mm, ±5° enkelplanssving. Kolstål svärtat/galvaniserat eller rostfritt stål. Idealisk för belastningsklackar med enkla öron med hög belastning i push pull och ledade mekanismer.

Flytled av typen SOLH F för pneumatisk cylinderstångsände, flexibel kulhuvudskompenserande anslutning. Absorberar axiell/radiell felinriktning (axiell ±1,5 mm, vinkel ±2°~±5°), eliminerar sidokrafter och skyddar cylindertätningar. Gängor M6×1.0-M20×1.5 matchande 16-100mm hål, anodiserad aluminium eller 304 rostfri. Utbytbar med AirTAC F-serien, SMC JAF/JAHF. Idealisk för presspassning, monteringslinjer och långslagstransport.

SOLH U typ fish eye spö ändlager för pneumatisk cylinder spö ände, 360° universalled med ±13°~±15° svängning. Kompenserar upp till 2 mm koaxial avvikelse, eliminerar sidokraft och skyddar cylindertätningar. Gängor M6×1.0-M27×2 matchande 16-125mm hål, lagerstål / självsmörjande koppar / 304 rostfria tillval. AirTAC F-U och SMC PHS utbytbara. Idealisk för höghastighets-, excentriska och flervinklade lastmekanismer.

SOLH C-typ självlåsande pneumatisk snabbfäste, stålkula självlåsande design för enhandsmanövrering. NBR tätning, arbetstryck 0-1,0MPa. Nickelpläterat stål / plast alternativ. PP10~PP40, PF/PH/SP/SM-serien för Φ4×6~Φ8×12 PU-rör och G1/4, G3/8, G1/2 gängor. Cross-brand utbytbar med SMC & AirTAC. Används ofta för luftkompressorer, luftverktyg och pneumatiska ledningar för vakuumgeneratorer.

SOLH KQ2H en trycks rak insticksbeslag, direkt ersättning för SMC KQ2H. POM-kropp, förnicklad mässingsgänga, NBR-tätning. Fungerar för tryckluft upp till 1,0 MPa och vakuum ner till -95kPa. Täcker Φ2-Φ16 PU/PA-rör, metriska M & R koniska gängor, lika diameter och reducerande konfigurationer. Idealisk för vakuumgeneratorer, mikrocylindrar och pneumatiska rörledningar för sluten automation.

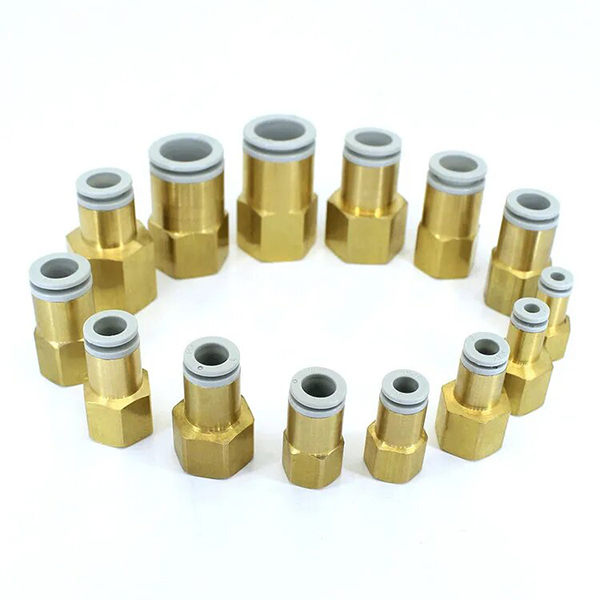

SOLH KQ2F entryckskoppling, direkt ersättning för SMC KQ2F. Nickelpläterad mässingskropp, NBR-tätning, fungerar för vakuum (-0,1 MPa) upp till 1,0 MPa tryckluft. Ena änden för PU/PA/FEP/PFA-rör, ena änden invändig gänga M5/Rc1/8~Rc1/2. Kompakt roterbar design för rör med snäva utrymmen, ofta använd på magnetventiler, cylindrar och automationsvakuumkretsar.

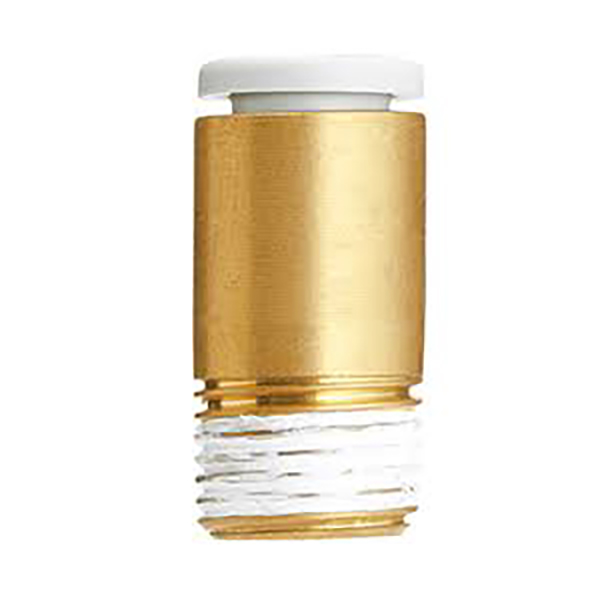

SOLH KQ2S ett tryck inkoppling, direkt SMC KQ2S ersättning. Nickelpläterad mässingskropp, NBR-tätning, fungerar för vakuum (-0,1 MPa) upp till 1,0 MPa tryckluft. Ena änden för PU/PA-rör, utvändig gänga med försänkt inre insexhylsa, möjliggör åtdragning av sexkantnyckel i trånga utrymmen. Perfekt för kompakta ventilöar, pneumatiska ledningar med hög densitet och vakuumadsorptionssystem.

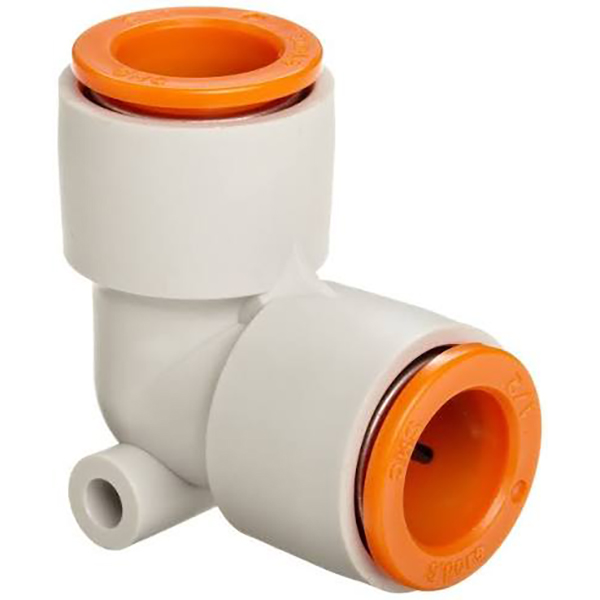

SOLH KQ2L one-touch 90° armbågstryckning, direkt ersättning för SMC KQ2L. POM-kropp, NBR-tätning, stöder 0~1,0 MPa tryckluft och vakuum upp till 95 kPa. Flera stilar: hangänga, armbåge med samma diameter, spindelbåge och reducerande spindelbåge för PU/PA-rör. Perfekt för utrymmesbesparande 90°-rörledningar på vakuumgeneratorer, magnetventiler och automationsmaskineri.

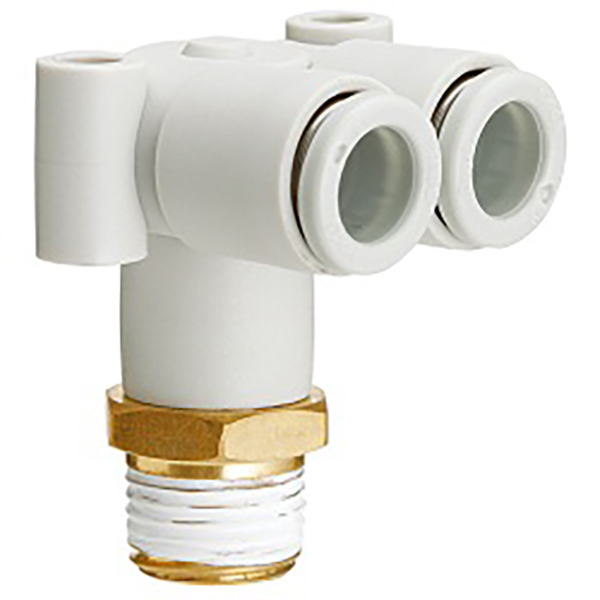

SOLH KQ2LU L-typ 1 till 2 dubbla armbågar push-in-koppling, utbytbar med SMC KQ2LU. 90° ett inlopp två utlopp design för balanserat luftflöde. POM-kropp, nickelpläterad mässingsgänga och NBR-tätning, fungerar för 0~1,0 MPa tryckluft och -95 kPa vakuum. Flera gängor och alternativ med samma diameter för PU/PA-slangar, används ofta i robotändeffektorer och vakuumsugkoppsförgrening.
