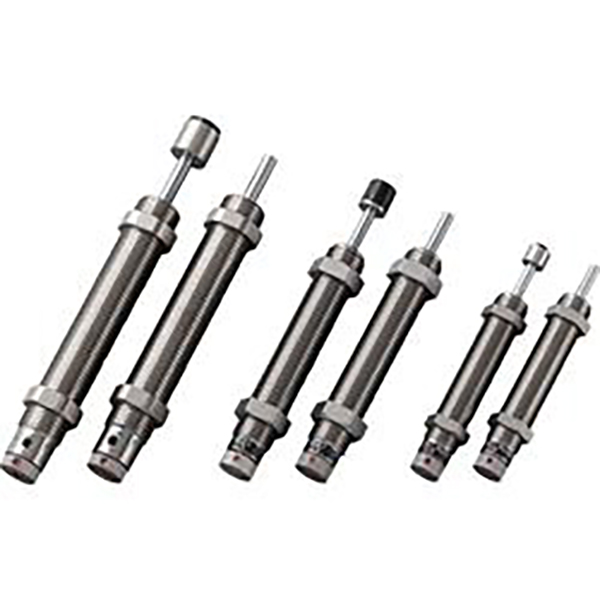

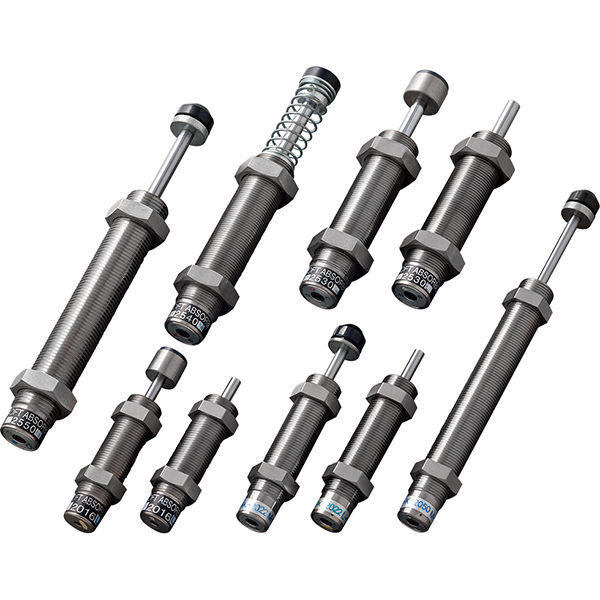

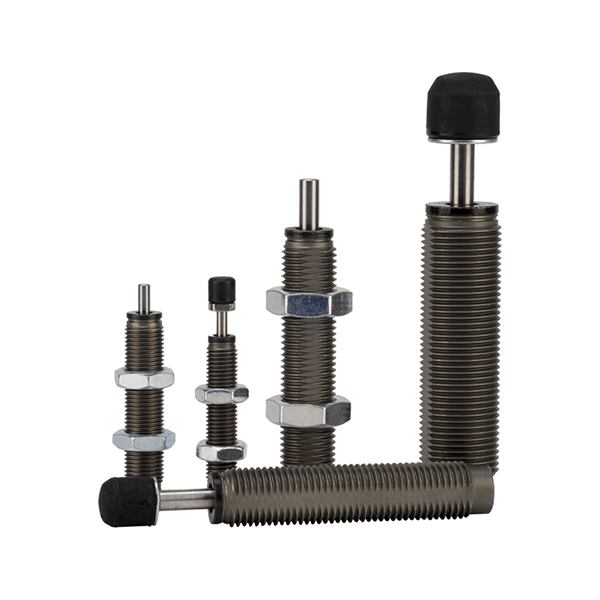

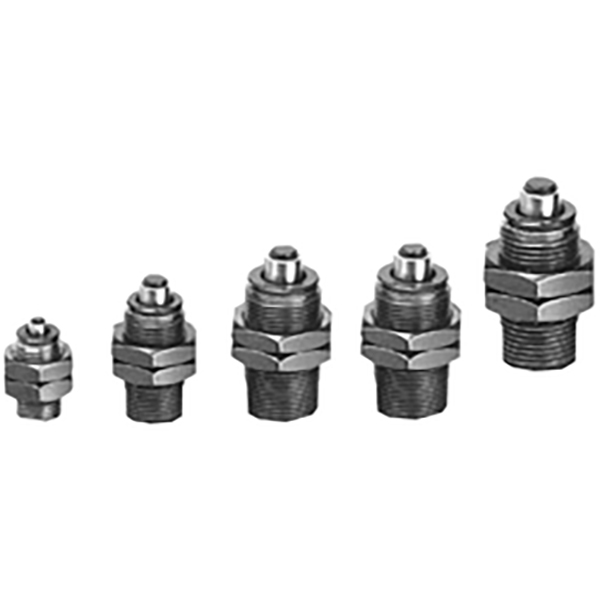

RB RBQ-serien icke-justerbar hydraulisk stötdämpare

SOLH RB-serien icke-justerbar hydraulisk stötdämpare | SMC Standard Ersättningsspjäll

Märke: SOLH by Richge Technology | SMC RB Ekvivalent Hydraulisk stötdämpare med fast öppning

1. Produktöversikt

  SOLH RB-serien ärej justerbara hydrauliska stötdämpare enligt SMC-standard. Den omvandlar kinetisk slagenergi till värmeenergi via inre porös strypningsstruktur. Ingen justering krävs, redo för direktinstallation. Används i stor utsträckning för buffring vid slutet av slaglängden, brusreducering och antikollision av luftcylindrar, linjära slider och roterande mekanismer.

2. Kärnfunktioner

     • Ingen justering behövs: Inbyggd flerstegs strypning, stabil prestanda från låghastighets lätt last till höghastighets tung last efter engångsinstallation.

     • Kompakt design: Kort kropp med gängad montering. Tillåt monteringsförskjutning upp till ±5°, som kan absorbera svängenergi från roterande ställdon.

     • Styvt hus: Kan fungera som mekaniskt stopp utan extra hård gräns. Inbyggd returfjäder.

     • Lång livslängd: Helt sluten konstruktion med oljetätning för dammskydd. Slaghastighetsområde: 0,05 ~ 5 m/s.

3. SOLH-underserieklassificering

4. Populär referenstabell för RB / RBC-modell

Modell	Tråd	Slag (mm)	Absorptionsenergi (J)	Rekommenderad applikation
RB0604	M6×0,75	4	0.5～0.98	Mikrocylinder, miniatyrskjutbord
RB0805	M8×1,0	5	1.96	Φ6～Φ12 luftcylinder
RB1006	M10×1,0	6	3.92	Φ16～Φ20 luftcylinder
RB1412	M14×1,5	12	19.6	Φ32～Φ40 luftcylinder
RB2015	M20×1,5	15	58.8	Φ50～Φ63 luftcylinder
RB2725	M27×1,5	25	147	Φ80～Φ125 luftcylinder

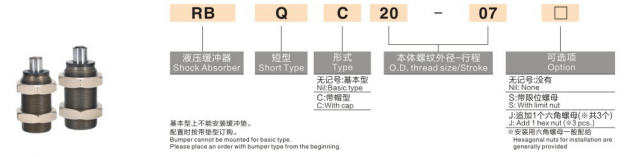

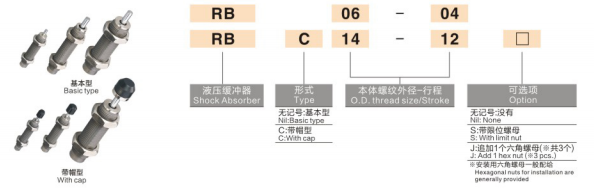

5. Modellkodningsregel

  Exempel: RB1412
    • RB = Hydraulisk stötdämpare i standardserien
    • 14 = Gängstorlek M14×1,5
    •12 = Buffertslag 12 mm

6. Riktlinjer för urval

     • Beräkna absorptionsenergi: E = ½mv² + dragkraft × slag. Välj en modell vars märkenergi ≥ beräknat värde.

     • Matcha slaget ordentligt: Buffertslag måste vara kortare än den rörliga mekanismens totala rörelse för att undvika bottenstöt.

     • Slaghastighet: Standard arbetsområde 0,05～5 m/s. Kontakta oss för förstärkt version för ultrahöghastighetsapplikationer.

     • Miljöval: Välj RBL för skärvätska/våt miljö; välj RBC med lock för kraftiga dammförhållanden.

     • Förskjutningsgräns: Max tillåten excentrisk vinkel ≤5°. Installera flytled om felinställningen överstiger detta värde.

7. Installation & försiktighetsåtgärder

     • Applicera en liten mängd anaerob gänglås på gängorna. Använd INTE PTFE-tejp, som kan blockera strypöppningen.

     • Levereras med två sexkantsmuttrar plus en stoppmutter för anti-lossning.

     • Kan monteras horisontellt, vertikalt eller i valfri vinkel; kolvstången måste vara vänd mot slagriktningen.

     • Drifttemperatur: −10℃ ~ +80℃. Undvik isbildning under låg temperatur.

8. SOLH Ersättningsfördel

   SOLH RB-serien kopierar helt SMC-modellkod, dimension och prestandaparametrar, direkt drop-in-ersättning för importerade spjäll, med konkurrenskraftigt pris och kortare ledtid, idealiskt för kostnadsreduktion av massutrustning.
     •RB0805 → Byt ut AC0805
     •RB1412 → Byt ut AC1412
