JA / JB / JC / JS-serien flytled

SOLH JA / JB / JC / JS-serien flytled | SMC ekvivalent pneumatisk stångändkontakt

Märke: SOLH by Richge Technology | SMC Standard flytled, direkt utbyte

1. Produktöversikt

  Flytleden fungerar som en flexibel led mellan cylinderns kolvstång och last. Dess kärnfunktion är att absorbera monteringsfel och parallellitetsfel. Det skyddar kolvstången från sidotryck, vilket minskar böjning, onormalt slitage och risk för fastklämning. Det är ett standardtillbehör för automationsmaskiner.

2. Klassificering och skillnader i fyra serier

3. Allmänna tekniska specifikationer

   Svängvinkel: ±5° för JA/JB/JS; utvalda JC-modeller upp till ±10°

   Tillåten offset: 0,5~1 mm (JA); 0,5 mm (JB/JC/JS)

     • Driftstemperatur: -5~+70℃ (standard); -10~+120℃ (rostfritt stål JS)

     • Gängstorlekar: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, anpassad till cylinderloppet

     • Arbetstryck: ≤1 MPa för pneumatik; ≤3,5 MPa för kraftiga hydrauliska versioner

4. Modellkodsförklaring och exempel

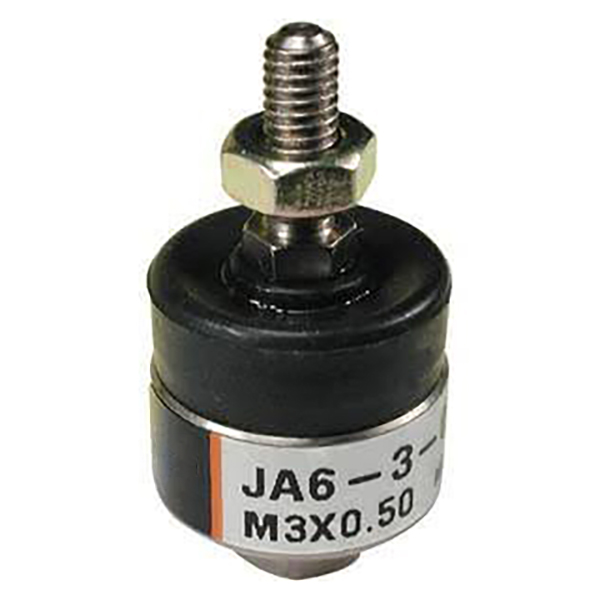

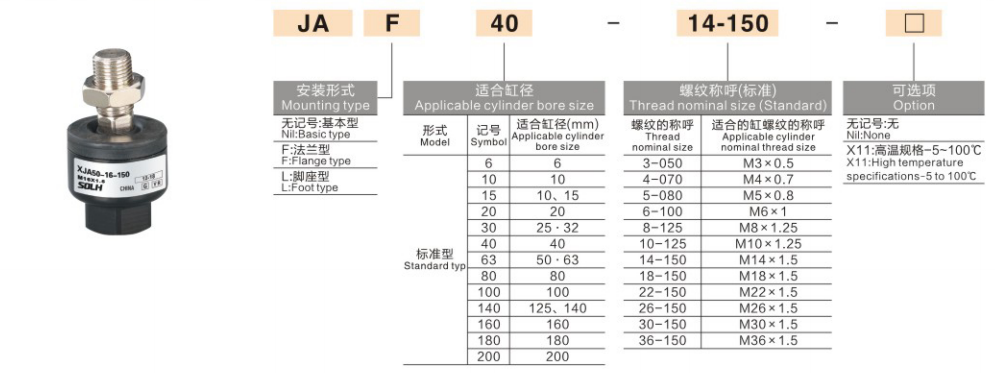

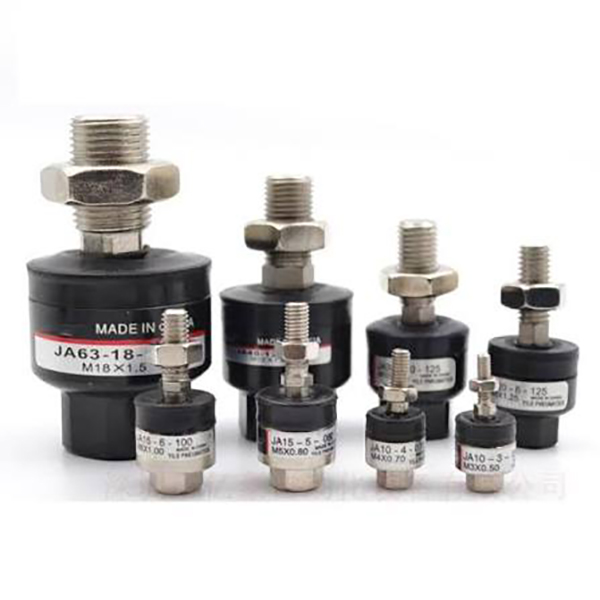

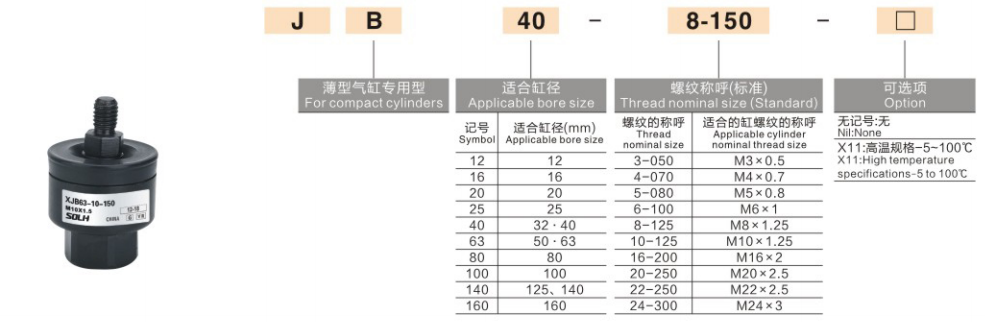

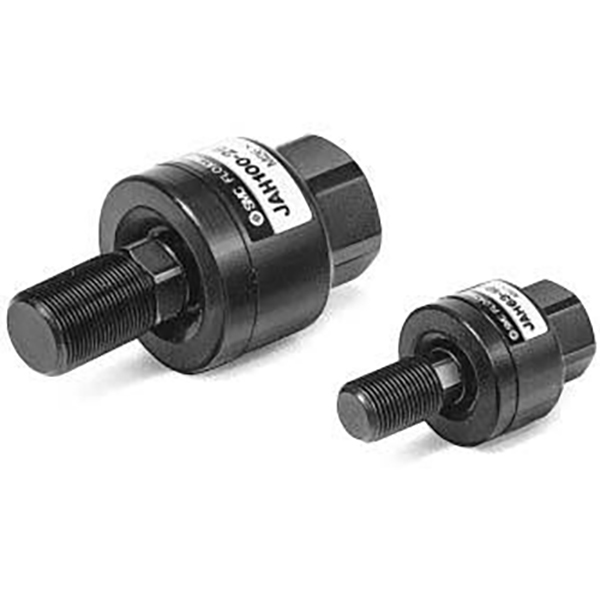

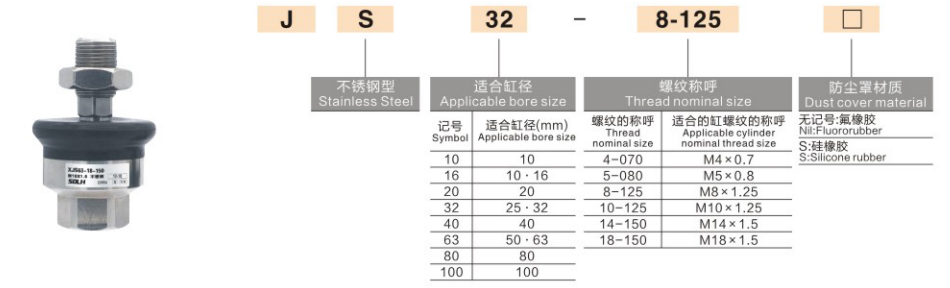

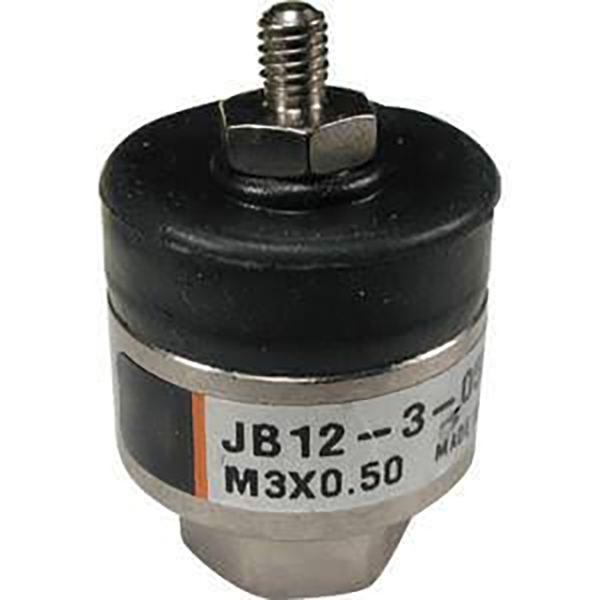

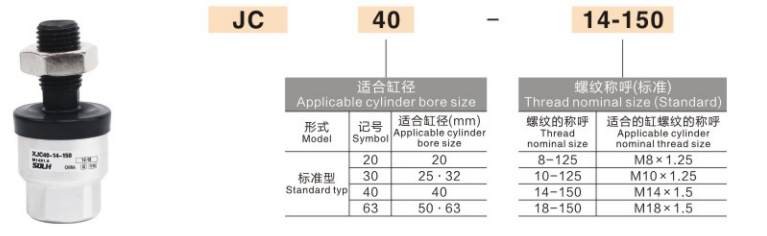

  Ta JA20-8-100 / JB16-6-080 som referens:
  Prefix JAJB/JC/JS = serietyp
  1:a nummer (20/16): matchat cylinderlopp Φ20 / Φ16
  2:a nummer (86): kolvstångsgänga M8×1,25 / M6×1,0
  Suffix (100080): monteringsmått / stångkod, motsvarar standard totallängd

5. 3-stegs urvalsguide

  1. Välj serie efter cylindertyp
     Standardcylinder (SC  SI / CP96) → JA, allmän prioritet
     Tunn cylinder (CQ2  CDQ2) → JB, kompakt utrymme
     Mikrocylinder  ultra-tight layout → JC ultrakort
     Livsmedel  medicinsk/våt/frätande miljö → JS rostfritt stål

  2. Matcha gänga och hålstorlek
     Kontrollera kolvstångens gänga (M5  M8 / M10 etc.) och cylinderloppet. Obs: samma hål från olika märken kan ha olika gängspecifikationer, verifiera alltid mot faktisk cylinderritning.

  3. Matcha belastning och arbetsskick
     Standard pneumatisk: standardserie OK
     Tung last  hydraulisk: välj dedikerad tung flytled (ej normal JA)
     Högfrekvent fram- och återgående rörelse: föredrar versionen med dammskydd för längre livslängd

6. Anmärkningar om installation och användning

     • Ta bort dammlocket innan du trär på kolvstången, sätt tillbaka det efter montering för att undvika att locket krossas.

     • Applicera en liten mängd anaerob gänglås på gängorna. PTFE-tejp är förbjudet; skräp kan fastna i kulleden.

     • Följ specificerat åtdragningsmoment. Överåtdragning låser kulleden och inaktiverar flytfunktionen.

     • Sväng manuellt efter installationen för att bekräfta fri rörelse utan att klibba.

7. SOLH Replacement Statement

     SOLH JA/JB/JC/JS flytförband följer helt SMC modellkodning, dimension och prestandaspecifikation. Direkt drop-in-ersättning för importerade delar, med konkurrenskraftiga priser och kortare ledtid, idealiskt för att minska kostnaden för massutrustning.
