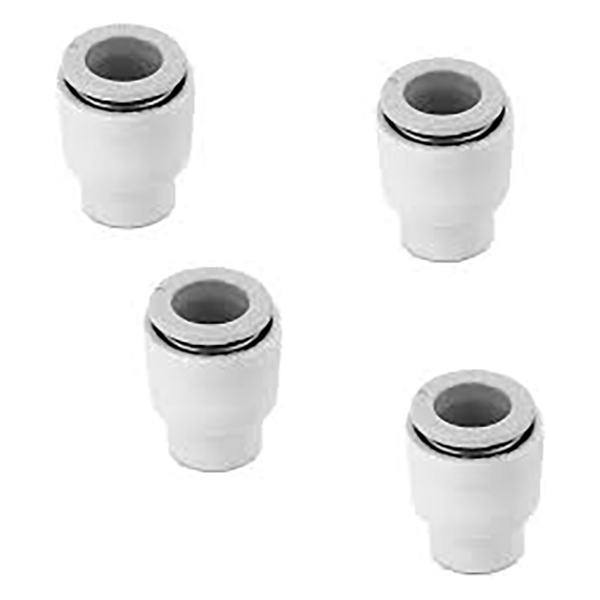

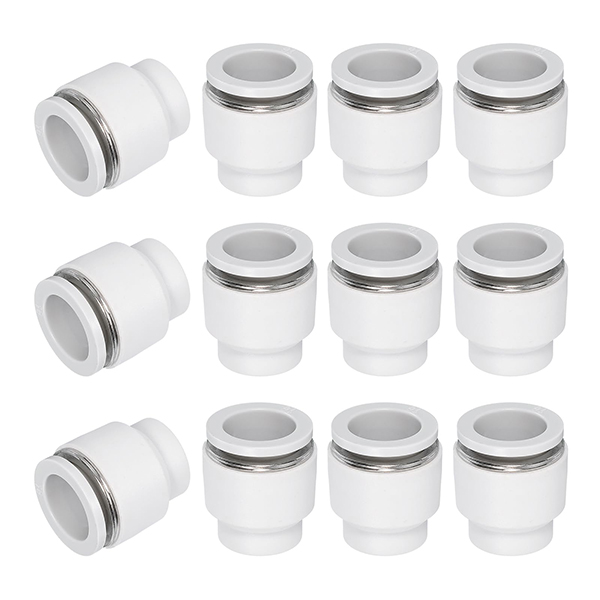

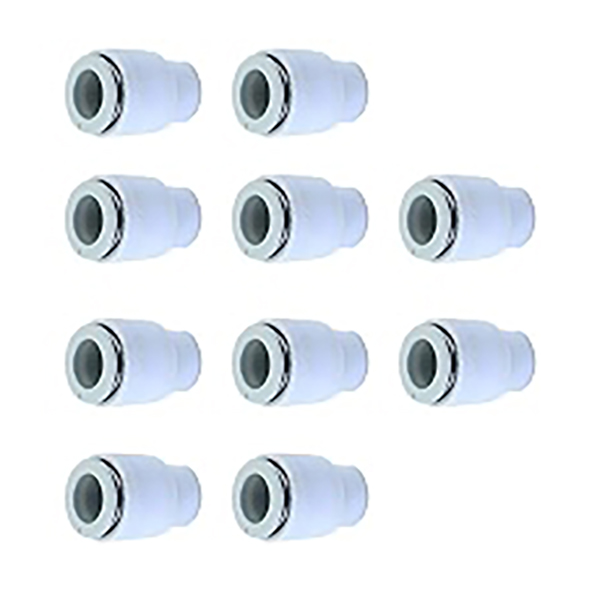

KQ2C Push Fit hona ändkåpa plast

SOLH KQ2C-serien Push-In Cap | Pneumatisk rörplugg för KQ2 One-Touch-kopplingar

Märke: SOLH by Richge Technology | SMC KQ2C Ekvivalent Push-In Tube Plug för KQ2 Series Fittings

1. Produktöversikt

     KQ2C är en dedikerad instickslock (rörplugg) matchad med SOLH KQ2-seriens pneumatiska kopplingar. Den är konstruerad för tillfällig tätning av oanvända tryckluftsrörsportar för att snabbt stänga luftkretsar, ett viktigt tillbehör för idrifttagning av pneumatiska system och reserverat portunderhåll.

2. Regel för namngivning av modellkod

  Format: KQ2C□□
     KQ2: SMC 2:a generationens one-touch passningsserie
     C: Lock, insticksrörplugg
     □□: Matchad ytterdiameter av rör (mm)
  Exempel:
     KQ2C04: Passar Φ4 mm push-in port
     KQ2C06: Passar Φ6mm push-in port (mest populära storlek)
     KQ2C08: Passar Φ8mm push-in port

3. Struktur och kärnfunktioner

3.1 Strukturell design

      Cylindrisk push-in design med profilmatchande luftslang, direkt införd i one-touch portar

      Tätningsprincip: Komprimera invändig NBR-tätning inuti kopplingen efter insättning för att bilda en pålitlig tätning, inga extra verktyg krävs

      Anti-drop-design: Låst ordentligt med käftar av rostfritt stål inuti push-in-porten efter insättning. Tryck på frigöringskragen på beslaget för att enkelt ta bort locket.

3.2 Viktiga fördelar

     • Plug-and-play: Verktygsfri installation, sätts in direkt i tätningsporten, snabb montering & demontering

     • Full kompatibilitet: Fungerar med alla KQ2-serien one-touch-portar inklusive T/L/U/E/UD/UT/VD/VT-typer

     • Pålitlig prestanda: Klassad för fullt systemarbetstryck, stöder vakuum ner till -100kPa utan risk för läckage

     • Kompakt storlek: Sparar installationsfotavtryck, perfekt för kontrollskåp och trånga interna maskinutrymmen

     • Slitstarkt material: PBT teknisk plastkropp + NBR tätningsring, slagtålig och korrosionsbeständig för lång livslängd

4. Standardmodelllista

5. Allmänna tekniska specifikationer

6. Applikationsscenarier

     • Driftsättning reserverad porttätning: Täta oanvända push-in portar under driftsättning av maskinen för att förhindra luftläckage; anslut slangen efter att testet är klart

     • Reservportstängning: Täta reservportar på ventilöar och grenrörskopplingar (KQ2UD/KQ2UT) för att blockera damm och oavsiktligt luftläckage

     • Tillfälligt inaktiverad kretstätning: Täta portar på tillfälligt inaktiverade cylinderkretsar under utrustningsunderhåll utan att påverka andra arbetskretsar

     • Vakuumkrets mot läckage: Täta oanvända sugkoppsportar på vakuumutrustning för att bibehålla en stabil vakuumnivå

7. Användningsanmärkningar

     •Kompatibilitetskontroll: Välj locket som matchar portstorleken strikt. Φ6-porten accepterar endast KQ2C06; felaktig storlek orsakar tätningsfel eller misslyckad insättning.

     •Fullständig insättning: Skjut in locket helt i porten tills ett klick hörs, vilket bekräftar att käftarna är låsta för tillförlitlig tätning.

     •Borttagningsmetod: Tryck på frigöringskragen på beslaget samtidigt som du drar locket utåt. Dra inte våldsamt för att undvika att skada inre käkar.

     • Arbetsvillkorsgräns: Ej lämplig för korrosiv gas, högtemperaturånga och andra specialmedia, endast för standard pneumatiska och vakuumapplikationer.

     • Underhåll och byte: Byt lock när tätningsringen är åldrad eller skadad för att undvika luftläckage orsakat av misslyckad tätning.

8. Jämförelse: KQ2C Push-In Cap vs gängad plugg
