KQ2E Series Bulkhead Union Push-in beslag

SOLH KQ2E-seriens inskjutningsbeslag för skottförband | Panelmonterad pneumatisk kontakt

Märke: SOLH by Richge Technology | SMC KQ2E Equivalent Bulkhead Union Pneumatic One-Touch Fitting

1. Produktöversikt

     KQ2E är skottkopplingen inom SOLH KQ2 one-touch kopplingsserien, fullt utbytbar med SMC KQ2E. Vanligtvis kallad panelskottbeslag, det är standardkomponenten för pneumatisk linjepenetrering genom utrustningspaneler och skiljeväggar. Den ansluter interna och externa luftkretsar, stöder panelmontering av ventiler och cylindrar, som används i stor utsträckning i styrskåp, automatiseringsskåp och renrumsväggar.

2. Regler för modellnamn

Exempel på modelluppdelning:

  Standard tvårörsskott: KQ2E06-00A
     KQ2: KQ2-serien 2:a generationens push-in-koppling (vit kropp)
     E: Bulkhead Union, panel genomgående struktur
     06: Rörets ytterdiameter φ6mm, båda ändar samma insticksstorlek
     00: Dubbla push-in-portar (rör-till-rör-skott)
     A: NBR-tätning, packningstyp för upprepad montering och demontering

  Kompakt litet skott: KQ2E04-00J
     Suffix J: Miniatyriserad kompakt version, mindre dimension för tunna paneler och miniatyrutrustning

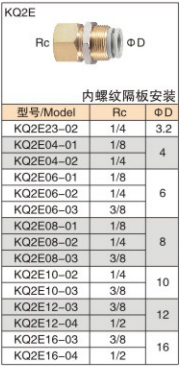

  Invändig gänga till rörskott: KQ2E06-02A
     02: Rc14 invändig konisk rörgänga

  Full betydelse: φ6 push-in port ↔ Rc1/4 invändig gänga skottkontakt

3. Tre strukturella typer

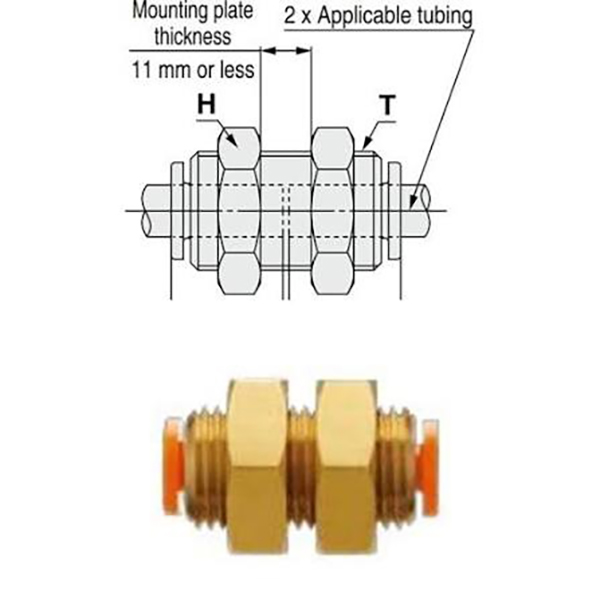

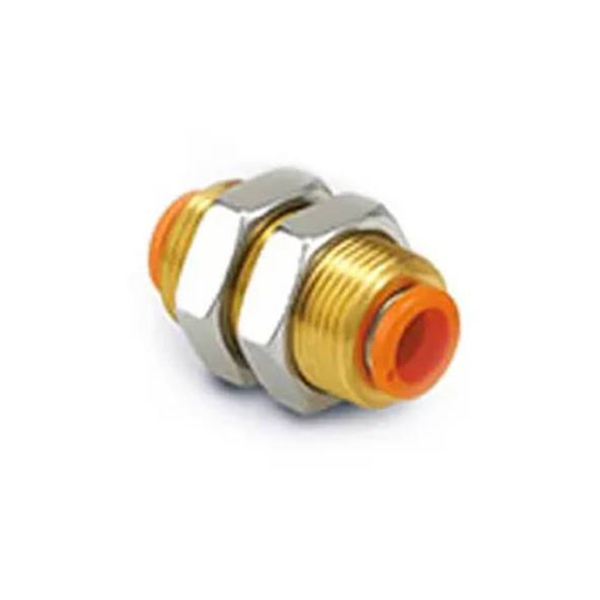

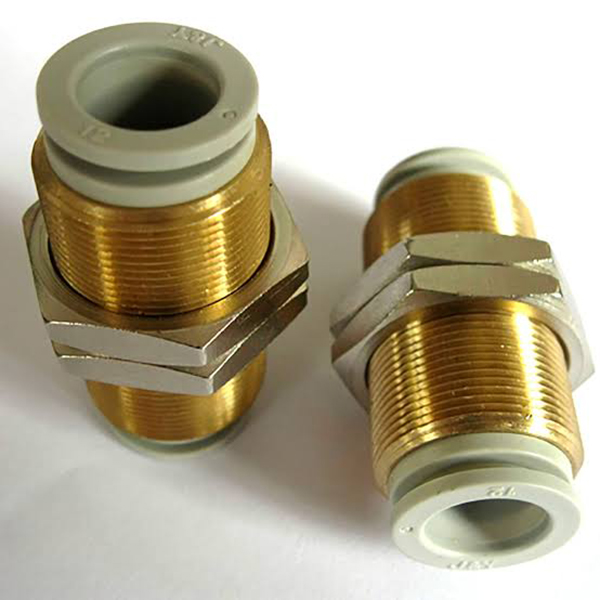

3.1 Standard Dual-Tube Bulkhead Union (KQ2EXX-00)

  Strukturegenskaper:

     • Båda ändarna lika diameter push-in portar. Mittsektion med förnicklad mässingsgänga + låsmutter, fixerad efter passage genom panel

     • Rak flödeskanal utan diameterminskning eller riktningsändring, minimalt tryckfall

     • Luftslangar på båda sidor av panelen kan anslutas direkt utan extra adaptrar efter installation

3.2 Compact Mini Dual-Tube Bulkhead Union (KQ2EXX-00J)

  Strukturegenskaper:

     • Miniatyriserad design optimerad för mikroutrustning och tunna paneler, kortare totallängd och mindre gängdiameter jämfört med standardversionen

     • Lämplig för tunn panel och trånga installationsutrymmen, täta kabeldragningsscenarier

     • Samma prestandaparametrar som standardmodellen, endast reducerad fysisk storlek

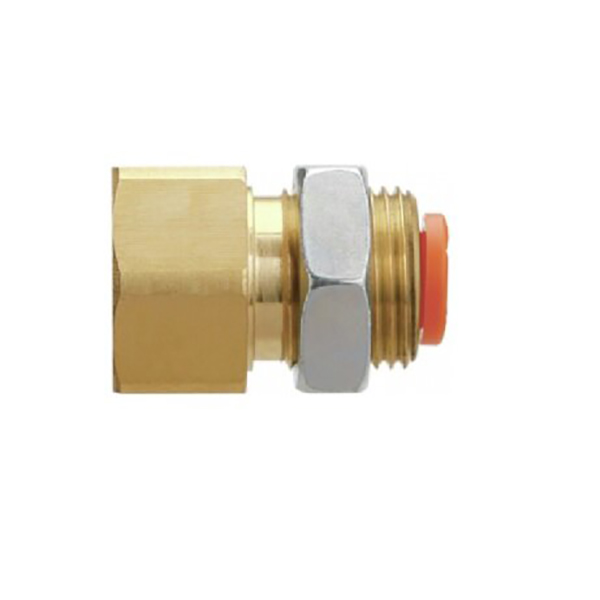

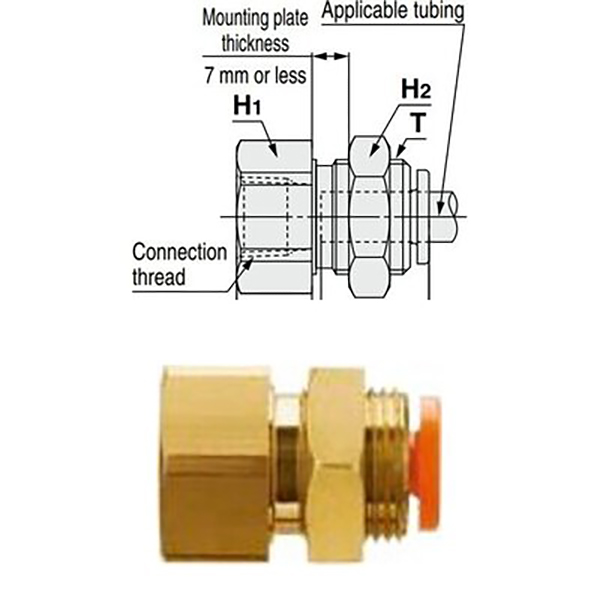

3.3 Invändig gänga till rör skottunion (KQ2EXX-YY)

  Strukturegenskaper:

     • Ena änden Rc hongänga (anslut magnetventil, cylinder, ventilö inuti panelen), den andra änden push-in port för extern slang

     • Levereras med gängad sektion och låsmutter för panelgenomföring & fixering. Förverkliga installationen: invändig gängad ventil + extern luftslang

     • Gängporten passar direkt med standardgängade ventiler; endast push-in port exponerad ytterpanel för snygg ledning och anti-felfunktion

4. Allmänna tekniska specifikationer (hela serien)

5. Riktlinjer för val och installation

  Urvalsguide

     • Luftslang genom kontrollskåp / utrustningspanel, slang på båda sidor → KQ2EXX-00

     • Solenoid / cylinder monterad invändig panel, rör utvändig → KQ2EXX-YY

     • Miniatyrutrustning / tunn panel, begränsat utrymme → KQ2EXX-00J

  Installationsanmärkningar

  1. Rekommendation för panelhålstorlek:
     •Φ4Φ6 rör: Rekommenderad håldiameter Φ15mm
     •Φ8Φ10 rör: Rekommenderad håldiameter Φ20mm
     •Φ12Φ16 rör: Rekommenderad håldiameter Φ24mm

  2. Paneltjockleksgräns: Standardversion ≤7 mm; kompakt J-version ≤5 mm

  3. Förberedelse av rör: Kapa slangen platt och gradfri. För in helt tills ett hörbart klick för att förhindra läckage.

  4. Mutterfästning: Säkra genom att dra åt den medföljande låsmuttern efter att ha passerat panelen; PTFE-tejp krävs inte för typ A (integrerad packningstätning).

  5. Vakuumapplicering: Välj typ A med NBR-tätning för stabil vakuumretention.

6. Jämförelse med liknande modeller

7. Typiska tillämpningar

     • Styrskåpsskott: KQ2E06-00 för ut interna slangar ur skåpet för att ansluta externa cylindrar, städa ledningar

     • Montering av magnetventilpanel: KQ2E06-01A för ventil inre panel, endast insticksporten exponerad externt, snygg och anti-touch

     • Renrumsavskiljning: Tätad luftledningspenetrering mellan renrum och utrustning utan att bryta ren miljö

     • Tät ledning för kompakt utrustning: KQ2E04-00J för tunn panel på små maskiner för att spara utrymme för flerkretslayout
