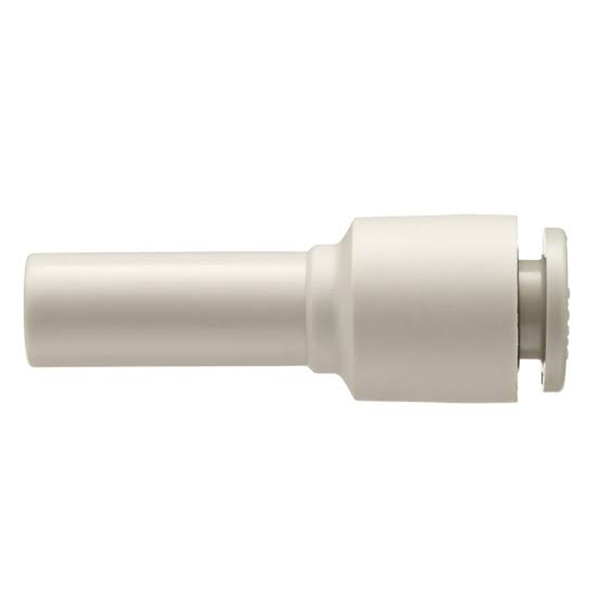

KQ2R Push Fit hona ändkåpa plast

SOLH KQ2R Series Reducer Rak Push-In Fitting | Rörkoppling med olika diameter

Märke: SOLH by Richge Technology | SMC KQ2R Ekvivalent reducerande rak pneumatisk beslag med en knapptryckning

1. Produktöversikt

     KQ2R är en reducerande rak instickskoppling inom KQ2-serien, även känd som rörkoppling med olika diameter. Den är speciellt utformad för inline-anslutning av två luftslangar med olika ytterdiametrar, ett av de mest använda reducerande tillbehören i pneumatiska system.

2. Modell & strukturförklaring

  Modelllexempel: KQ2R06-08
     KQ2: SMC 2:a generationens one-touch passningsserie
     R: Reducerare, reducerande rak struktur
     06: Rörets yttre diameter på porten ① (mm, Φ6mm)
     08: Rörets yttre diameter på port ② (mm, Φ8mm)

  Strukturella egenskaper

     • Båda ändarna använder standard KQ2 one-touch portar; ena änden för litet OD-rör och den andra för stort OD-rör med rak intern flödeskanal, vilket gör inline-anslutning för rör med olika diameter.

     • Smidig avsmalnande övergång inuti kanal, lägre tryckfall jämfört med delad montering (rak montering + separat reducering). Idealisk för flödes- och tryckfallskänsliga pneumatiska kretsar.

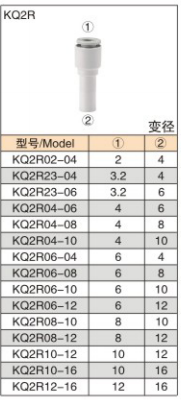

3. Fullständig specifikationstabell

4. Allmänna tekniska specifikationer (överensstämmer med hela KQ2-serien)

5. Riktlinjer för val och användning

   Urvalsregel: Välj KQ2R för inline-anslutning av två olika OD-rör, inga extra kombinerade kopplingar krävs.

     • Röränden måste skäras platt och gradfri. Sätt i slangen helt tills "klick" hörs för att undvika luftläckage.

     • För borttagning: tryck på frigöringskragen på porten och dra slangen utåt; dra inte med rå kraft.

     • Tryckfallet ökar med större diameterskillnad. Föredrar modeller med liten diameterskillnad under högflödesförhållanden.

6. Typiska tillämpningsscenarier

     • Rördiameterövergång: Konvertera huvud Φ8-rör till Φ6-rör via KQ2R06-08 för att matcha cylindrar av olika storlekar utan extra adaptrar.

     • Eftermontering av maskin: Anslut Φ6-slangen för gammal utrustning med Φ8-slangen från den nya maskinen för kompatibilitet, inget komplett slangbyte behövs.

     • Vakuumkretsanslutning: Koppla ihop vakuumledningar med olika diametrar. Lågläckagedesign upprätthåller en stabil vakuumnivå.
