KS / KX Series Swivel Rotary Push-in beslag

SOLH KS / KX Series Swivel Rotary Push-in Fittings

Märke: SOLH by Richge Technology | 360° Roterande Pneumatisk Rotary Union

1. Produktöversikt

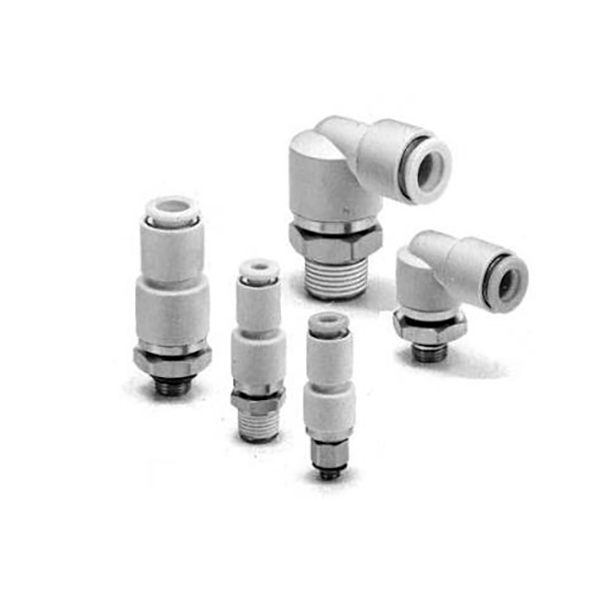

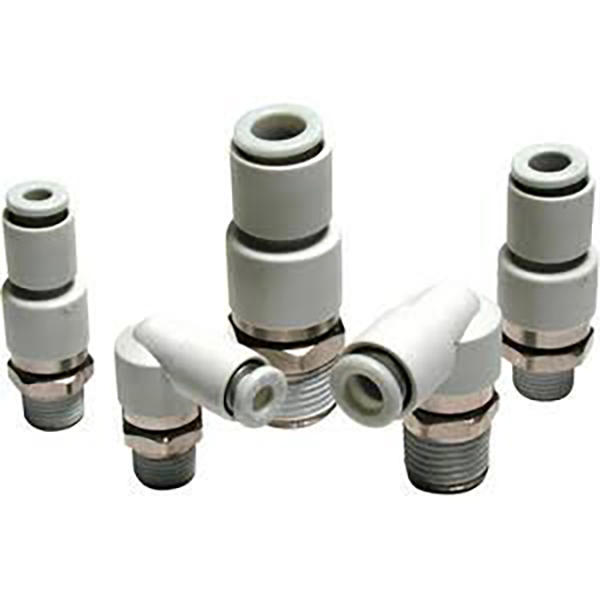

  KS / KX-serien är roterande, svängbara push-in-beslag designade för 360° kontinuerlig rotation och oscillerande applikationer såsom robotmanipulatorer, roterande bord och oscillerande cylinderändar. De förhindrar att luftslangen trasslar sig, vrids eller dras isär under rörelse.

     • KS = Standard svängbar typ (enkelt kullager)

     • KX = Höghastighetssvängtyp (dubbla kullager)

2. Kärnskillnad: KS vs KX

     • KS Standard Typ: Enkelt kullager, lågt vridmoment. Maxhastighet: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). Lämplig för oscillation med medelhög hastighet och intermittent rotation.

     • KX höghastighetstyp: Dubbla kullager, ultralågt vridmoment, mjukare rotation. Maxhastighet: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). Lämplig för kontinuerlig höghastighetsrotation och frekventa svängningar.

3. Kärnfunktioner

     • ✅ 360° fri rotation: Inbyggd lagerenhet eliminerar slangknutning och vridning vid roterande ändar.

     • ✅ Lågt vridmoment: Endast 0,006～0,022 N·m vid 0,5 MPa, minimal extra belastning på rörelseaxlar.

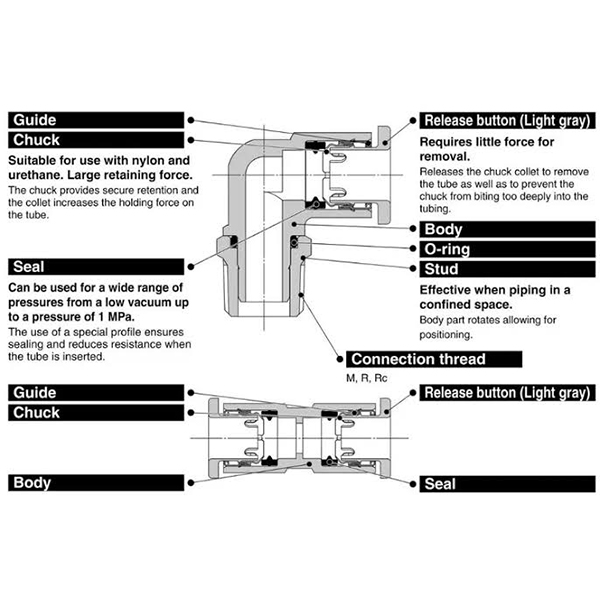

     • ✅ Antirotations inre struktur: Förhindrar att slangen snurrar tillsammans med kopplingen och förlänger slangens livslängd.

     • ✅ Kopparfri konstruktion: Elektrolös nickelplätering, användbar i kopparbegränsade miljöer (halvledare, livsmedelsbearbetning, medicinsk).

     • ✅ Push-to-Connect: Kompatibel med φ4/φ6/φ8/φ10/φ12 PU, nylon och mjuka nylonrör. Autolås vid insättning, tryck på krage för snabb frigöring.

     • ✅ Vakuumkompatibel: −100 kPa ~ 1,0 MPa (Rekommenderas inte för kritisk vakuumhållning på grund av mindre inneboende läckage).

     • ✅ Gänga förbelagd tätningsmedel (S-suffix): Standardalternativ; ingen PTFE-tejp krävs under installationen.

4. Modellnamn och exempel

  KS Standard Series

     • KSH06-02S: Rak (H), φ6-rör, R1/4-gänga, förapplicerat tätningsmedel (S)

     • KSL08-01S: Armbåge (L), φ8-rör, R1/8-gänga, förapplicerat tätningsmedel (S)

  KX High-Speed-serien

     • KXH04-M5: Rak (H), φ4-rör, M5×0,8 metrisk gänga

     • KXL10-03S: Armbåge (L), φ10-rör, R3/8-gänga, förapplicerat tätningsmedel (S)

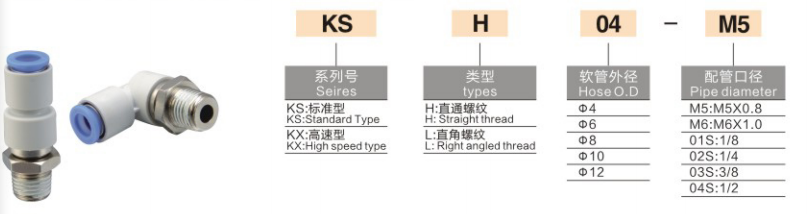

  Namnregel

5. Tekniska specifikationer

Vanliga parametrar

Rotationsmoment @ 0,5 MPa (N·m)

Maximal rotationshastighet (rpm)

6. Applikationsscenarier

     1. Robot handled/led: Förhindra att slangen trasslar ihop sig på roterande robotändeffektorer.

     2. Roterande indexbord: Kontinuerlig 360° lufttillförsel för höghastighetssvängskivor.

     3. Oscillerande cylinderändar: Vipp- och vippmekanism för att släppa vridpåkänning på luftledningar.

     4. Allmän automation: Pneumatiska enheter med frekventa svängningar och intermittent rotation.

7. KS / KX vs vanliga KQ Push-in beslag

8. Urvalsguide

     • Låghastighetsvängning (≤500 rpm) →KS, bättre kostnadsprestanda

     • Kontinuerlig höghastighetsrotation (>500 rpm) →KX, dubbla lager för längre livslängd

     • Kopparfria & vakuumkänsliga miljöer → Föredrar KS / KX
