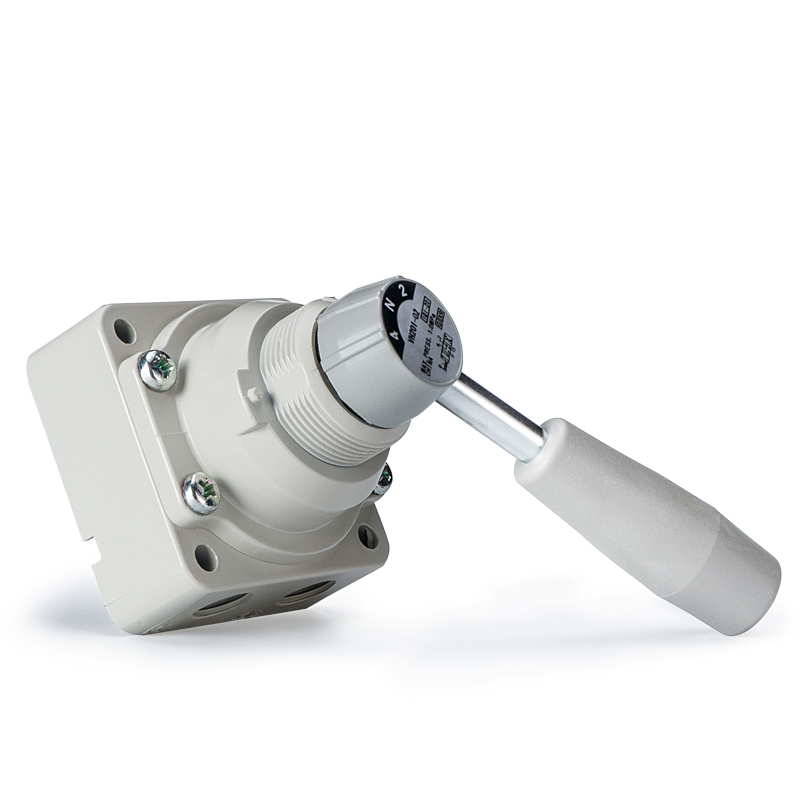

SOLH VH-serien 4-vägs 90° manuell vridbar handventil växlar luftkretsar genom att vrida handtaget, med tre valfria mittfunktioner: 3-läges mittstängt, 3-läges mittutblås och 2-läges typ. Den har en precisionsroterande spoltätning för ultralågt internt läckage och har en kropp av zinklegering/pressgjuten aluminium och smörjfri lång livslängd, med inbyggt mekaniskt lägeslås för att undvika oavsiktlig användning. Den stöder sidoport och bottenports rörlayout, tillgänglig för panelmontering eller direkt kroppsmontering, med portstorlekar från Rc1/4" till 1" och max drifttryck 0,7~1,0MPa. Centerstängd version håller cylinderns klämtryck under avstängning, medan mittutblåset helt släpper trycket för säkert underhåll. Används ofta för manuell cylinderreversering, ventilering av utrustning i driftsättning, isolering av nödluftkällor, halvautomatisk manuell manövrering av maskinen och pneumatiska testbänkar för undervisning.

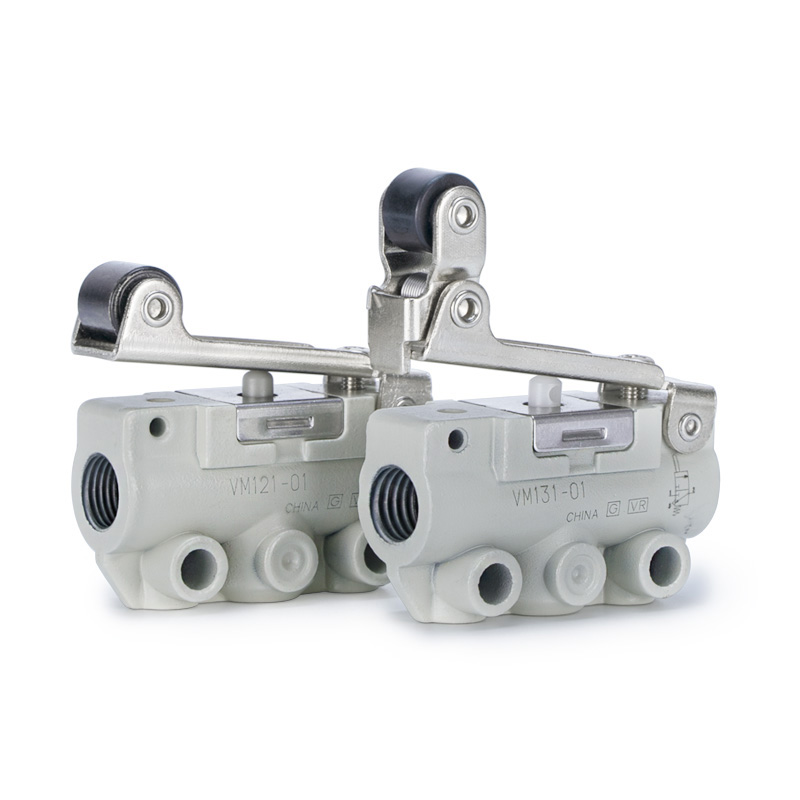

SOLH VM1 (VM100) 2/3-ports mekanisk tallriksventil i miniatyr är helt utbytbar med motsvarande SMC-modeller. Den har en kompakt och tillförlitlig tätningsstruktur, den har en ultrasmal bredd på 11 mm och en vikt på endast 60 g för enkel inbäddad och tät staplingsinstallation inuti maskiner. Drifttrycket sträcker sig från -100kPa vakuum till 1,0MPa positivt tryck, med smörjfri design, utmärkt täthet och stark dammbeständighet. Flera gängalternativ inklusive M5, Rc1/8, NPT1/8 & G1/8 är tillgängliga, som stödjer sidoporten och bottenportens rörlayout. En hel serie utbytbara manöverhuvuden erbjuds: standard/kort kolv, rak/kort/envägs anti-rebound rullspak, platt tryckknapp, gul svampnödstopp, grön indikatorknapp, gångjärnsspak och låsbar vridknapp, med kompletta NC/NO 2-portar och 3-ports varianter. Används i stor utsträckning för detektering av cylinderslagsgränser, manuell driftsättning av joggning, säkerhetsnödspärr, luftomkoppling av minijiggfixturer och vakuumtriggerkretsar, den fungerar som en universell mekanisk luftsignalutlösare för kompakt automationsutrustning.

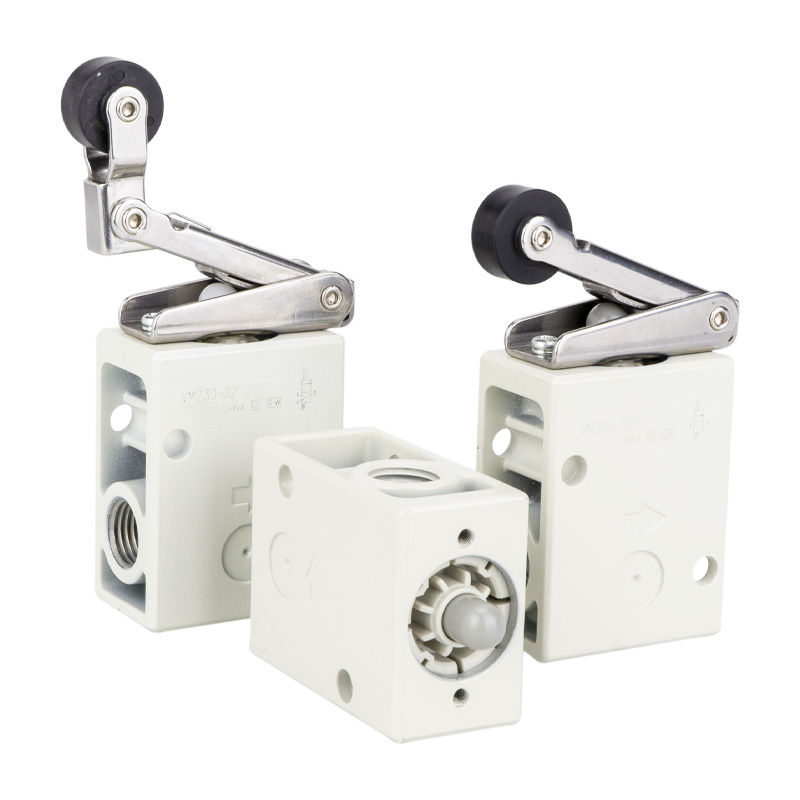

SOLH VM2 (VM200) medium mekanisk tallriksventil är fullt utbytbar med matchande SMC-modeller. Med medium tallrikskonstruktion med Cv=0,87 flödeskoefficient, är dess flödeskapacitet cirka 8 gånger högre än mini VM1-serien, utrustad med standard Rc1/4-port och valfria NPT/G1/4-gängor. Den fungerar under 0~1,0 MPa och är inkompatibel med vakuum, och använder smörjfri, slitstark tallrikstätning och robust metallkropp. Sidoportar och bottenportars rörlayouter är tillgängliga, stödda av en komplett serie utbytbara ställdon: standard POM-rulle/härdat stål nötningsbeständig rullspak, envägs anti-rebound-rulle, rak kolv, platt tryckknapp, gult svampnödstoppshuvud, grön indikatorknapp och låsbar gångjärnsknopp. Valsvarianten av härdat stål passar kraftiga produktionslinjer med hög slitage. Används i stor utsträckning för slaglängdsdetektering av cylinder och glidbord, manuell driftsättning av utrustning, luftväxling av jiggfixtur och säkerhetsnödspärr, den fungerar som den vanliga mekaniska luftutlösningsventilen för förpackning, textil, tryckning och allmän automationsproduktion.

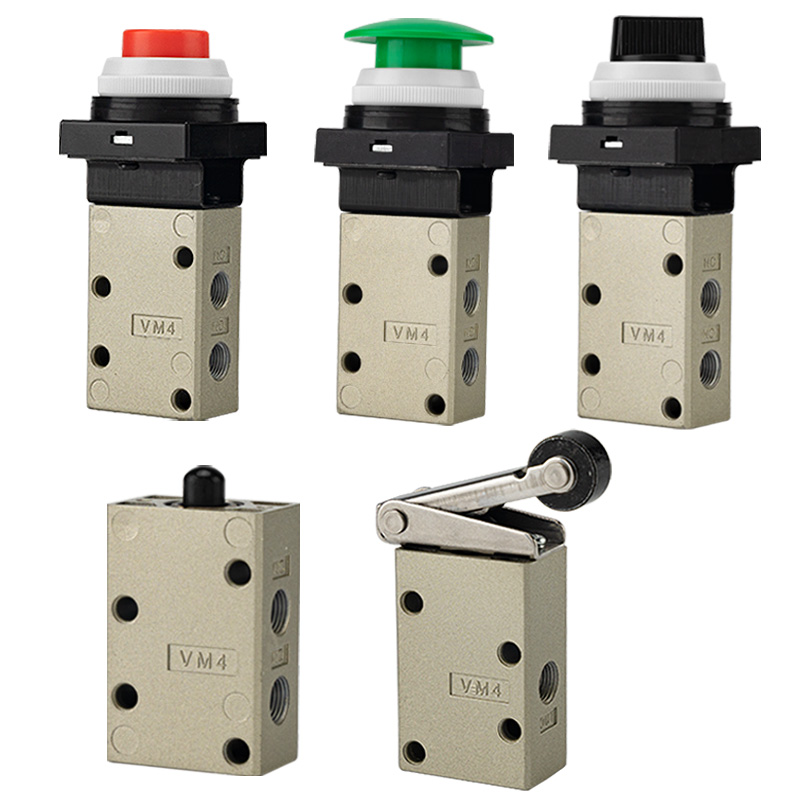

SOLH VM4 (VM400) medelstor 3-ports tallriksventil är helt utbytbar med motsvarande SMC-modeller, placerad mellan mini VM1 och högflödes VM2-serien. Dess främsta fördel ligger i kompatibilitet med fullt tryckintervall från -100 kPa vakuum till 1,0 MPa positivt tryck, en funktion som inte är tillgänglig på VM2. Den använder standard Rc1/8-port med valfria NPT/G1/8-gängor och Cv=0,38 flödeskapacitet, stödjande sido- och bottenportsrörslayout. Byggd med solid metallkropp, den tål 1000 m/s² stötar och kraftiga vibrationer, lämplig för hårda, tunga produktionslinjer, med smörjfri, dammbeständig tallrikstätning för lång livslängd. En komplett uppsättning utbytbara ställdon tillhandahålls: standard/härdat stålvalsspak, envägs antirebound-rulle, rak kolv, flerfärgade nödstoppsknappar för svamp, 2/3-läges vridknappar, låsbara tryckknappar och gångjärnsspakar. Används i stor utsträckning i cylinder- och skjutbordsslagbegränsningsdetektering, vakuumadsorptions-/frigöringskretsar, manuell joggingkörning av utrustning, maskinsäkerhetsnödspärr och omkoppling av jiggfixtur, det är den idealiska medelstora mekaniska utlösningsventilen för arbetsförhållanden som kräver vakuumkompatibilitet och stark stötmotstånd.

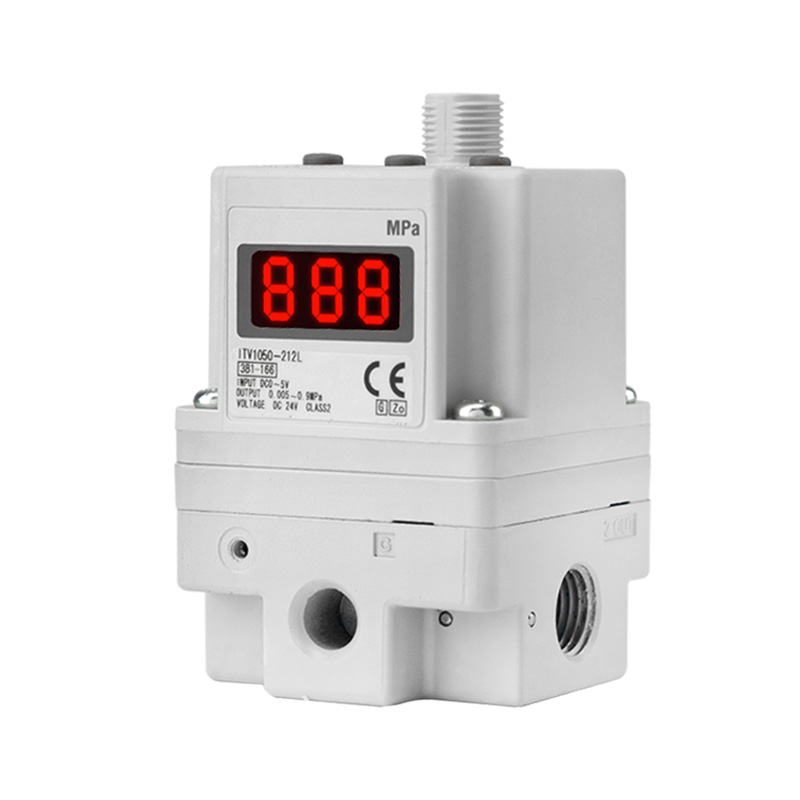

SOLH ITV högflödes elektropneumatisk proportionell ventil är fullt utbytbar med motsvarande SMC-modeller. Genom att använda ett återkopplingssystem med sluten krets, accepterar den DC0–10V-spänning, 4–20mA strömanaloga signaler och valfri fältbusskommunikation inklusive CC-Link, PROFINET, EtherNet/IP för att uppnå steglös, högprecision fjärrstyrd lufttrycksreglering med ±1 % FS-kontrollnoggrannhet och IP65 damm- och stänksäkert skydd. Tre serier täcker olika flödesområden: ITV1100 för mikrolågt flöde, ITV2100 för universellt medelflöde och ITV3100 för kraftigt högt flöde upp till 4400 L/min ANR, med justerbart tryck från 0,005 till 0,9 MPa. Den stöder Rc/NPT/G-gängor och push-in beslag, inbyggd LED digital display och självdiagnoslarm under DC24V låg strömförsörjning. Används i stor utsträckning för cylindermanövrering med stort hål, konstant spänningskontroll av film och tråd, halvledar- och optiska precisionsprocesser, automatisk dispensering och beläggning, flerstegs tryckomkoppling för svets- och nitutrustning, ersätter flera manuella regulatorer för att realisera digital centraliserad tryckkontroll på automatiserade produktionslinjer.

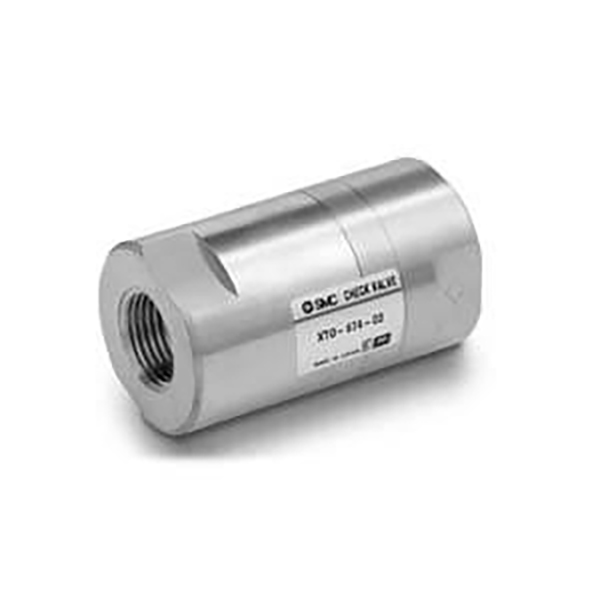

SOLH XTO674 och INA14 inline backventiler delar samma strukturella plattform med ultralågt 0,01 MPa spricktryck, kompatibelt med både tryckluft och rent vatten för anti-backflow-skydd i vakuum- och lågtrycksvätskeledningar. XTO674 är en kryogen version helt i mässing som fungerar ner till -30 ℃; INA14 standardserien tillhandahåller kropp i mässing eller SUS304 rostfritt stål, utrustad med standard NBR-tätningar plus valfria olje- och högtemperaturbeständiga FKM och väderbeständiga CR-tätningar. Kompakt inline-gängad design med flödespilmarkering kan monteras direkt i rörledningar utan extra fästen, vilket effektivt förhindrar vakuumförlust och omvänt luftflöde när det installeras mellan vakuumgeneratorer och sugkoppar. De två serierna har identiska övergripande dimensioner och gängstorlekar för direkt fältutbyte utan rörmodifiering, allmänt använd i kryogen utrustning, vakuumproduktionslinjer, korrosionsbeständiga högtemperaturvätskekretsar och allmänna pneumatiska och vattenrörledningar för envägstryckhållning och återflödesförebyggande.

SOLH HLH ultratunn sida L-skena linjär glidcylinder antar integrerad enkelsidig återcirkulerande kulstyrskena med smal lågprofilkropp för att spara installationsutrymme, en dubbelverkande pneumatisk slide avsedd för precisionspositionering med lätt last. Hålstorlekar sträcker sig från 6, 10, 16 till 20 mm med standardslag på 5–60 mm, arbetstryck 0,15~0,7 MPa och arbetstemperatur från -20 ℃ till 70 ℃. Cylinderkroppen har gängade hål för montering i 4 riktningar och 3-sidiga luftportar för flexibel rörlayout. Glidvagnen är försedd med fixturgängade hål och positioneringsstifthål på ovan- och frontytorna. En inbyggd magnetring medföljer som standard, med dubbla sidospår för montering av magnetiska reed-brytare. Den flytande leden mellan kolvstången och vagnen eliminerar sidobelastning och säkerställer utmärkt rakhet och antirotationsprecision. Jämfört med HLQ-serien med dubbla skenor har HLH smalare konturer för trånga utrymmen, allmänt använd i 3C- och halvledarminiinspektionsjiggar, lätta push-clamp-enheter och fram- och återgående positioneringsmekanismer inuti kompakta automationsmaskiner.

SOLH HLQ / HLQL dubbelaxlade glidcylindrar använder recirkulerande kullinjärstyrningar, inklusive HLQ kompakt standardversion med sidomonterad cylinder och ultrastel symmetrisk HLQL-modell. Bore sizes range from 6 to 25 mm with strokes 10–150 mm. The twin parallel piston rod design delivers strong thrust and excellent anti-torsion & anti-rotation performance. A built-in floating joint between piston and slide carriage offsets eccentric lateral loads. Basen har gängade hål för montering i 3 riktningar, medan glidvagnen tillhandahåller monteringshål för fixtur med flera ytor och positioneringsstift; side slots for magnetic reed switches and built-in magnet come as standard. Flera buffertalternativ finns tillgängliga: dubbel/enkel justerbar luftbuffert, hydraulisk stötdämpare och externa stoppblock för mjuk fram- och återgående och hög repeteringsnoggrannhet. HLQ fits medium-small loads with limited space, while symmetrical HLQL handles heavy loads and severe eccentric offset. Widely used for automatic transfer, precision clamping and linear positioning in 3C, semiconductor assembly and testing equipment.

SOLH HLS / HLSL glidcylindrar med två axlar använder korsrullstyrningar med linjekontakt, vilket ger mycket högre styvhet, upprepad positioneringsnoggrannhet och excentrisk belastningsmotstånd än HLQ kulstyrningsmodeller. Två varianter finns tillgängliga: standard HLS med sidomonterad kompaktcylinder för medel-små laster utan kraftig förskjutning; symmetrisk HLSL med centrerad cylinder och dubbla parallella rullar för tunga belastningar, stort excentriskt vridmoment och ultraprecisionskrav. Borrstorlekar täcker 6–25 mm och slaglängder 10–150 mm. Dubbla kolvstänger ger kraftfull dragkraft och anti-torsionsprestanda, medan inbyggda flytande leder eliminerar sidoavböjningsspänningar. Basen stöder monteringshål i tre riktningar, glidvagnen reserverar fixturgängor och positioneringsstift med flera ytor, och magnetisk ring plus sensorslitsar är standard. Justerbara luftbuffertar, hydrauliska stötdämpare och externa mekaniska stopp är valfria tillbehör. Drifttemperaturen varierar från -20 ℃ till 70 ℃. Används i stor utsträckning i halvledare, medicinsk automation, verktygsmaskiner och andra tunga, ultraprecisions överförings- och klämpositioneringsstationer.
