KQ2Y Series Man Run Tee Push-in Fitting

SOLH KQ2Y Series Man Run Tee Push-in Fitting | Service Tee pneumatisk anslutning

Märke: SOLH by Richge Technology | SMC KQ2Y Ekvivalent hane Run Tee (Service Tee) One-Touch Fitting

1. Produktöversikt

     KQ2Y är Male Run Tee (allmänt känd som Service Tee) i SOLH KQ2 one-touch fitting-serien. Dess kärnkonfiguration är1 hangänga inlopp + 2 lika diameter push-in utlopp. Den förgrenar två luftrör direkt från den gängade huvudporten och är en av de mest använda grenkopplingarna i pneumatiska system.

2. Regler för modellnamn

  Exempel på modelluppdelning:KQ2Y06-01AS
     KQ2: KQ2-serien andra generationens push-in-koppling (vit kropp)
     Y: Run Tee, utvändig gänga T-typ (1 gängat inlopp, 2 push-in utlopp)
     06: Ytterdiameter på slangen för insticksuttag: φ6mm
     01: Hangängaspecifikation (R18; metrisk M3/M5/M6)
     A: Packningstätning för upprepad montering och demontering; S: Förapplicerat gängtätningsmedel, ej återanvändbart; N: Nickelpläterad korrosionsbeständig

  Exempel:KQ2Y04-M5A → M5 hangänga inlopp, dubbla φ4 mm insticksuttag, packningstätning.

3. Struktur och kärnfunktioner

  3.1 T-typstruktur (1 in, 2 ut)

     • Inlopp: Hangänga (Metric M / Imperial R), ansluter till ventiler, luftcylindrar och huvudrörledningar

     • Uttag: 2 lika diameter push-in portar för PU / nylon slangar, verktygsfri anslutning

     • Stöd för gängändar360° rotation. Orienteringen kan fritt justeras efter montering för att eliminera vridpåfrestning på slangen.

  3.2 Viktiga fördelar

     • Servicevänlig design: Du behöver inte skära av huvudslangen. Förgrena sig direkt från den gängade porten för enkel tillägg och underhåll av kretsar.

     • Kompakt och lätt: PBT plastkropp + nickelpläterad mässingsgänga, litet fotavtryck och låg vikt.

     • Vakuumkompatibel: Fungerar från -100kPa vakuum upp till 1,0MPa positivt tryck, lämplig för vakuumkretsar.

     • Hög tätningsprestanda: NBR tätningsring. Typ A-packning tillåter upprepad demontering; Typ S förbelagd tätningsmedel förhindrar läckage.

     • Lätt att lossa rör: Rund frigöringsknapp. Tryck för att ta bort slangen utan att skada rörets yttervägg.

4. Modell- och specifikationslista

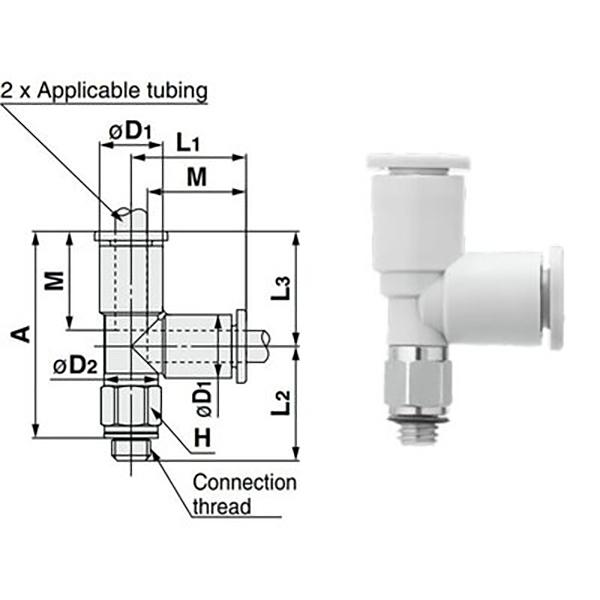

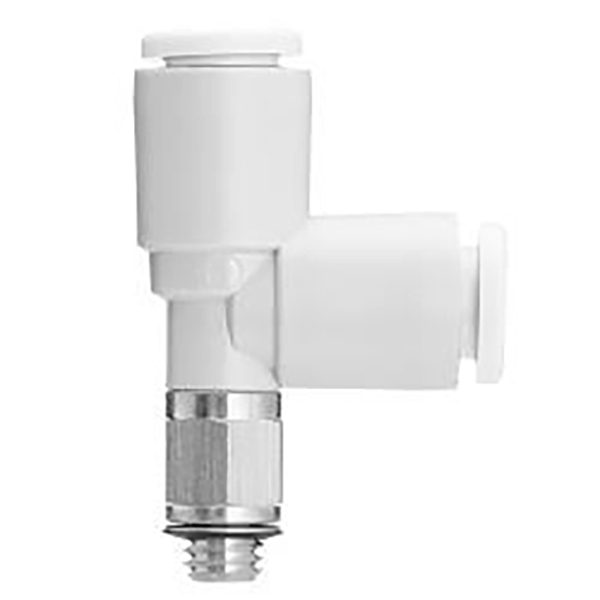

  4.1 metrisk gänga (M3/M5/M6)

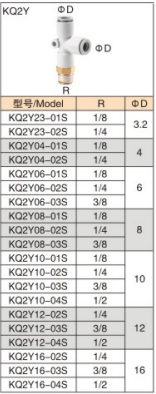

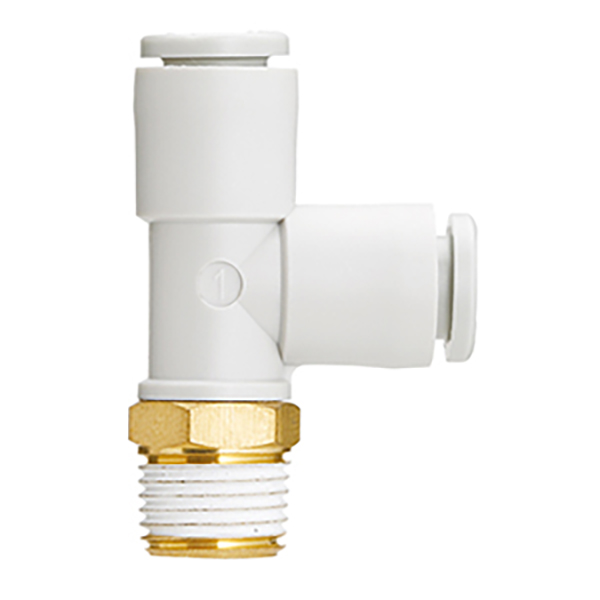

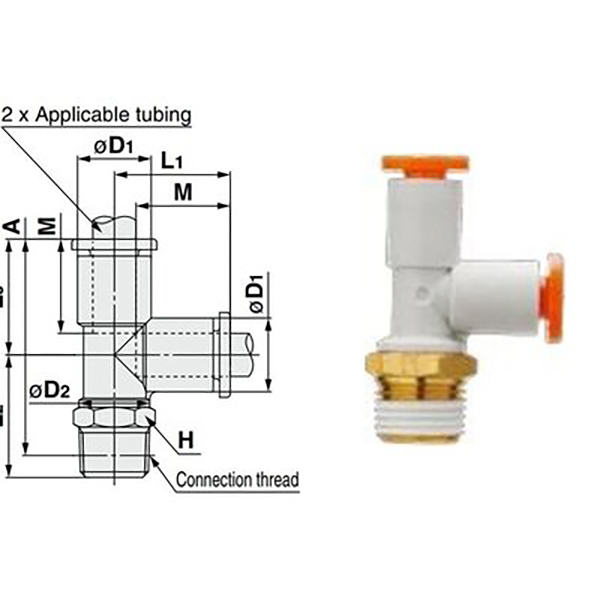

  4.2 Imperial rörgänga (R1/8 ~ R1/2, industristandard)

5. Allmänna tekniska specifikationer (KQ2 Series Standard)

6. Jämförelse av urval: KQ2Y vs KQ2D vs KQ2T

7. Riktlinjer för val och installation

  Urvalsguide

     • Förgrening från magnetventil/cylinder hangänga port → KQ2Y (t.ex. KQ2Y06-01AS)

     • 1-till-2 delad i mittrör, lågt ljudkrav → KQ2D

     • Standard rätvinkligt delat, kostnadskänsligt projekt → KQ2T

  Installationsanmärkningar

     • Kapa slangen platt utan grader. Sätt i slangen helt tills du hör ett klick för att undvika luftläckage.

     • Typ A (packning) kan demonteras upprepade gånger; Typ S (förbelagd tätningsmedel) behöver återförslutas efter demontering.

     • För vakuumtillämpningar, välj typ A med NBR-tätning för att bibehålla en stabil vakuumnivå.

8. Typiska tillämpningar

     • Magnetventilens utloppsförgrening: KQ2Y06-01AS monterad på R1/8-porten på 5/2-vägs magnetventil för att förse två luftcylindrar.

     • Synkroniserad cylinderkontroll: KQ2Y08-02AS på huvud R1/4 gängad port för att delas i två φ8-rör för dubbelcylindrig synkron aktivering.

     • Eftermontering av vakuumkrets: Förgrena sig från vakuumgeneratorns huvudgängaport till vakuumsugkoppar, lätt för underhåll och modifiering.
