KQ2Z Series Branch Universal hanarmbåge

SOLH KQ2Z multi-port grenrör push-in beslag, SMC KQ2Z motsvarande pneumatisk splitter. Fyra undertyper: 1-i-2, stapelbar KQ2ZF, 1-i-4 KQ2ZD och 1-i-6 KQ2ZT. PBT-kropp med nickelpläterad mässingsgänga, kompatibel med PU/PA-rör för vakuum- och övertryckskretsar. Richge Technology erbjuder stabilt lager och pålitlig tillverkning för automatisering av luftdistribution.

Skicka förfrågan

Produktbeskrivning

KQ2Z Series Multi-Port grenrör Push-in beslag | SMC KQ2Z Ekvivalenta pneumatiska splittrar

Märke: SOLH by Richge Technology | KQ2Z Pneumatiskt grenrör med flera uttag One-Touch-kopplingar

1. Produktöversikt

KQ2Z-serien tillhör SOLH KQ2 pneumatiska entryckskopplingsfamiljen. Det är en hangänga flergrenad grenrörskoppling, med ett enkelt luftintag och flera samtidiga rörutlopp. Push-to-connect design för verktygsfri slanginsättning och borttagning, används för centraliserad luftdistribution i pneumatiska system. Fyra undermodeller tillgängliga:

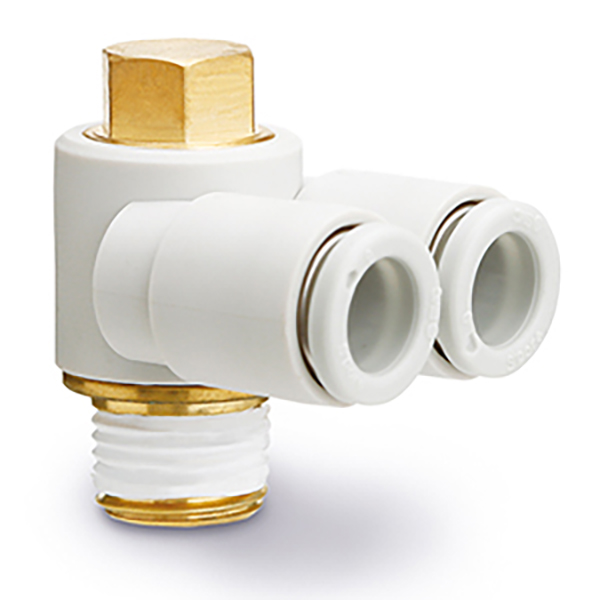

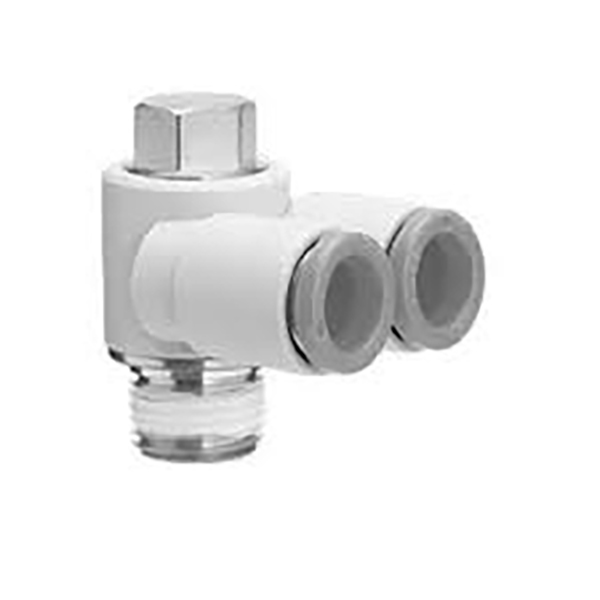

KQ2Z: 1-in 2-out dual port, extern insexmontering

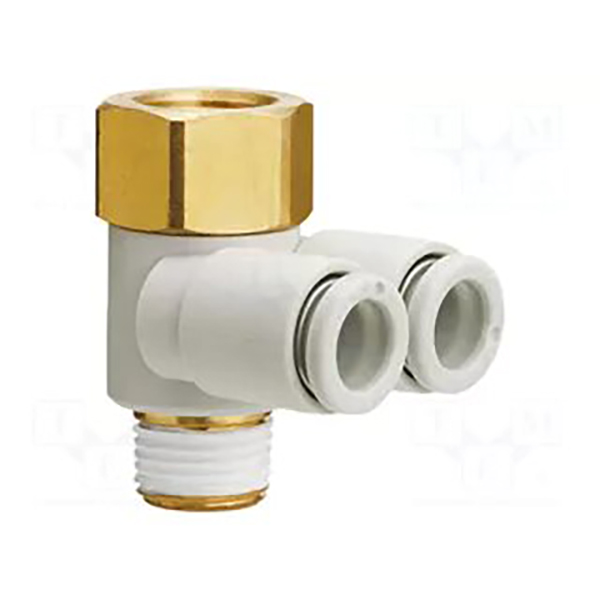

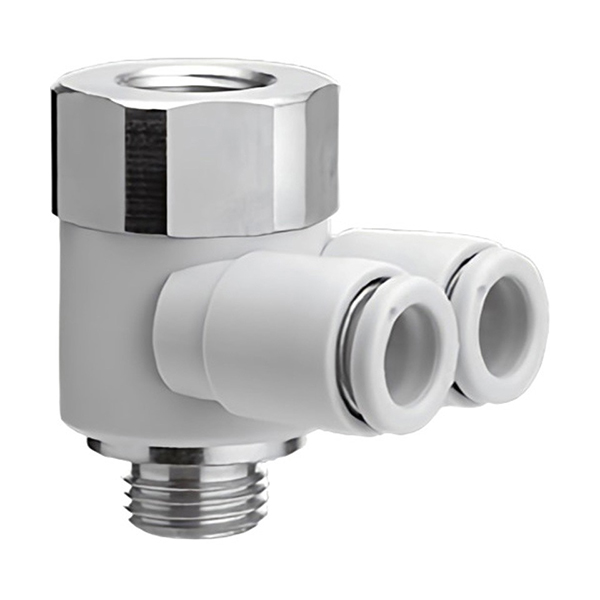

KQ2ZF: 1-in 2-out staplingsbar grenrör, övre Rc invändig gänga för kaskad av extra grenrör

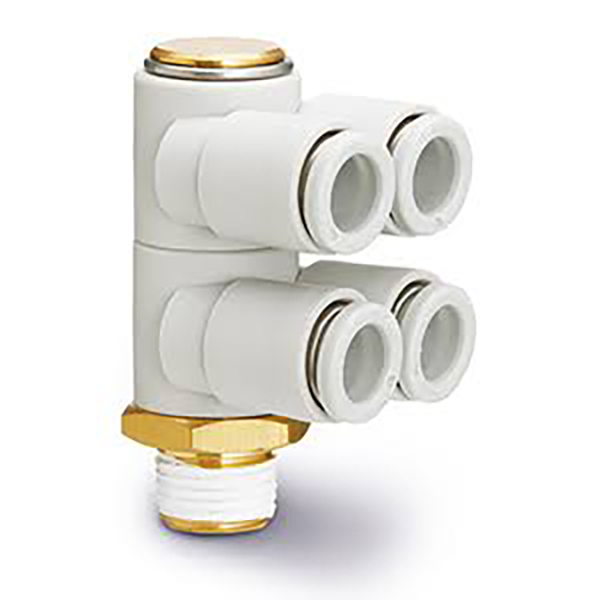

KQ2ZD: 1-in 4-out fyrvägs grenrör

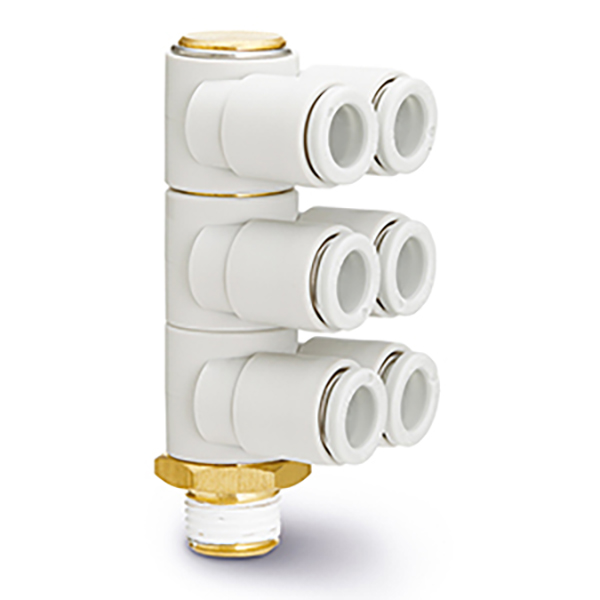

KQ2ZT: 1-in 6-out sex-vägs grenrör

Kärnfördelar: Kompakt grenrörsdesign för att spara installationsutrymme. PBT body with nickel-plated brass thread. Kompatibel med PU / PA pneumatiska slangar, fungerar för både positivt tryck och vakuumkretsar. Direkt drop-in ersättning för original SMC KQ2Z beslag.

2. Modellkod Förklaring

Format: KQ2Z □□ - □□S

KQ2Z: Seriekod för grenrörskoppling med flera portar
□□: Rörets ytterdiameter ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

Ändelse:

01S02S/03S/04S: Imperial R utvändig konisk gänga (1/8",1/4",3/8",1/2")
M5: Metrisk utvändig gänga M5×0,8

KQ2ZF: Stapelbar version, nedre R utvändig gänga + övre Rc invändig gänga. Flera KQ2ZF kan anslutas från ände till ände för att utöka utloppsmängden.

3. Fullständig modelllista

3.1 KQ2Z (1-in 2-out, externt sexkantsfäste)

Modelllll	Hantråd R	Rör ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0,8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (1-in 2-out stapelbar typ, R + Rc-gänga)

Modelllll	R/Rc tråd	Rör ΦD
KQ2ZF04-M5	M5×0,8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

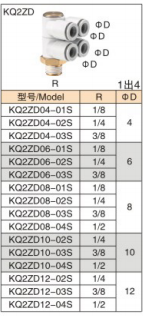

3.3 KQ2ZD (1-in 4-out)

Modelllll	Hantråd R	Rör ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

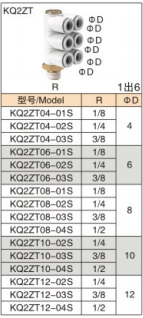

3,4 KQ2ZT (1-in 6-ut)

Modelllll	Hantråd R	Rör ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. Material och tekniska specifikationer

Punkt	Parameter
Kroppsmaterial	PBT teknisk plast, hög hållfasthet och slagtålighet
Trådkomponent	Nickelpläterad mässing, rost- och korrosionsbeständig
Tätningsring	NBR nitrilgummi
Kompatibel slang	PU-rör, PA nylon pneumatiskt rör
Arbetstryck	0~1,0 MPa, tillämplig för vakuum undertryck
Driftstemperatur	-20℃ ~ +60℃
Anslutningsmetod	Push-in beslag; tryckfrigöringsring för att sätta in/ta bort slangen

5. Applikationsscenarier

• Automationsmaskineri, robotsugkoppar: enkel luftkälla flervägsdistribution, ersätt traditionella grenrörsblock och spara installationsfotavtryck

• Synkroniserad lufttillförsel för flera cylindrar, centraliserad rörledning runt kompakta ventilöar

• KQ2ZF kan staplas i serie för att utöka utloppsmängden vid behov, flexibel grenrörsmontering

• Importersättning, drop-in ersättning för SMC KQ2Z-seriens grenrörsbeslag

6. Installationsanmärkningar

• Skär röränden vertikalt plan, sätt in slangen helt i passningsbotten för pålitlig tätning.

• Linda en liten mängd PTFE-tejp på hangängor, använd ett måttligt åtdragningsmoment för att undvika att plastkroppen spricker.

• Borttagning av slang: tryck på den vita frigöringsringen och dra slangen utåt samtidigt.

• För kaskadad KQ2ZF-applikation, garantera gängtätning. Överskrid inte märktrycket efter flerstegs stapling.
