Pneumatiska komponenter serien

SOLH VM2 (VM200) medium mekanisk tallriksventil är fullt utbytbar med matchande SMC-modeller. Med medium tallrikskonstruktion med Cv=0,87 flödeskoefficient, är dess flödeskapacitet cirka 8 gånger högre än mini VM1-serien, utrustad med standard Rc1/4-port och valfria NPT/G1/4-gängor. Den fungerar under 0~1,0 MPa och är inkompatibel med vakuum, och använder smörjfri, slitstark tallrikstätning och robust metallkropp. Sidoportar och bottenportars rörlayouter är tillgängliga, stödda av en komplett serie utbytbara ställdon: standard POM-rulle/härdat stål nötningsbeständig rullspak, envägs anti-rebound-rulle, rak kolv, platt tryckknapp, gult svampnödstoppshuvud, grön indikatorknapp och låsbar gångjärnsknopp. Valsvarianten av härdat stål passar kraftiga produktionslinjer med hög slitage. Används i stor utsträckning för slaglängdsdetektering av cylinder och glidbord, manuell driftsättning av utrustning, luftväxling av jiggfixtur och säkerhetsnödspärr, den fungerar som den vanliga mekaniska luftutlösningsventilen för förpackning, textil, tryckning och allmän automationsproduktion.

SOLH VM4 (VM400) medelstor 3-ports tallriksventil är helt utbytbar med motsvarande SMC-modeller, placerad mellan mini VM1 och högflödes VM2-serien. Dess främsta fördel ligger i kompatibilitet med fullt tryckintervall från -100 kPa vakuum till 1,0 MPa positivt tryck, en funktion som inte är tillgänglig på VM2. Den använder standard Rc1/8-port med valfria NPT/G1/8-gängor och Cv=0,38 flödeskapacitet, stödjande sido- och bottenportsrörslayout. Byggd med solid metallkropp, den tål 1000 m/s² stötar och kraftiga vibrationer, lämplig för hårda, tunga produktionslinjer, med smörjfri, dammbeständig tallrikstätning för lång livslängd. En komplett uppsättning utbytbara ställdon tillhandahålls: standard/härdat stålvalsspak, envägs antirebound-rulle, rak kolv, flerfärgade nödstoppsknappar för svamp, 2/3-läges vridknappar, låsbara tryckknappar och gångjärnsspakar. Används i stor utsträckning i cylinder- och skjutbordsslagbegränsningsdetektering, vakuumadsorptions-/frigöringskretsar, manuell joggingkörning av utrustning, maskinsäkerhetsnödspärr och omkoppling av jiggfixtur, det är den idealiska medelstora mekaniska utlösningsventilen för arbetsförhållanden som kräver vakuumkompatibilitet och stark stötmotstånd.

SOLH ITV högflödes elektropneumatisk proportionell ventil är fullt utbytbar med motsvarande SMC-modeller. Genom att använda ett återkopplingssystem med sluten krets, accepterar den DC0–10V-spänning, 4–20mA strömanaloga signaler och valfri fältbusskommunikation inklusive CC-Link, PROFINET, EtherNet/IP för att uppnå steglös, högprecision fjärrstyrd lufttrycksreglering med ±1 % FS-kontrollnoggrannhet och IP65 damm- och stänksäkert skydd. Tre serier täcker olika flödesområden: ITV1100 för mikrolågt flöde, ITV2100 för universellt medelflöde och ITV3100 för kraftigt högt flöde upp till 4400 L/min ANR, med justerbart tryck från 0,005 till 0,9 MPa. Den stöder Rc/NPT/G-gängor och push-in beslag, inbyggd LED digital display och självdiagnoslarm under DC24V låg strömförsörjning. Används i stor utsträckning för cylindermanövrering med stort hål, konstant spänningskontroll av film och tråd, halvledar- och optiska precisionsprocesser, automatisk dispensering och beläggning, flerstegs tryckomkoppling för svets- och nitutrustning, ersätter flera manuella regulatorer för att realisera digital centraliserad tryckkontroll på automatiserade produktionslinjer.

SOLH XTO674 och INA14 inline backventiler delar samma strukturella plattform med ultralågt 0,01 MPa spricktryck, kompatibelt med både tryckluft och rent vatten för anti-backflow-skydd i vakuum- och lågtrycksvätskeledningar. XTO674 är en kryogen version helt i mässing som fungerar ner till -30 ℃; INA14 standardserien tillhandahåller kropp i mässing eller SUS304 rostfritt stål, utrustad med standard NBR-tätningar plus valfria olje- och högtemperaturbeständiga FKM och väderbeständiga CR-tätningar. Kompakt inline-gängad design med flödespilmarkering kan monteras direkt i rörledningar utan extra fästen, vilket effektivt förhindrar vakuumförlust och omvänt luftflöde när det installeras mellan vakuumgeneratorer och sugkoppar. De två serierna har identiska övergripande dimensioner och gängstorlekar för direkt fältutbyte utan rörmodifiering, allmänt använd i kryogen utrustning, vakuumproduktionslinjer, korrosionsbeständiga högtemperaturvätskekretsar och allmänna pneumatiska och vattenrörledningar för envägstryckhållning och återflödesförebyggande.

SOLH ZL112 flerstegs venturi vakuumejektor är helt utbytbar med motsvarande SMC-modeller, utrustad med standard Φ1.2 munstycke. Dess energibesparande flerstegsstruktur ger ett stabilt vakuum på -88~-92kPa samtidigt som luftförbrukningen minskar med över 40 % jämfört med enstegsejektorer. Den har en högintegrerad modulär design och erbjuder K1 dubbla tillförsel-/utlösningsventiler för automatisk sug och avblåsning och kostnadsbesparande varianter av enkelmatningsventiler K2. Den inbyggda ljuddämparen begränsar driftljud under 70dB(A); två avgasmodeller finns tillgängliga: standard integrerad ljuddämpare och P centraliserad utloppsport för högt flöde. Valfria tillbehör inkluderar analoga mekaniska vakuummätare och digitala vakuumtryckomkopplare med NPN/PNP enkel-/dubbelkanal och analoga signalutgångar för spänning/ström, plus olika stickkontakter, spolespänningar och manuella justeringsrattar. Fri från interna rörliga delar för underhållsfri kontinuerlig drift, kan den monteras direkt på robotens ändeffektorer för att förkorta vakuumsvarstiden, allmänt applicerad på multisugkoppshantering av 3C-glaspaneler, plåt, förpacknings- och tryckmaterial och porösa arbetsstycken som kräver stabil högflödesvakuumadsorption.

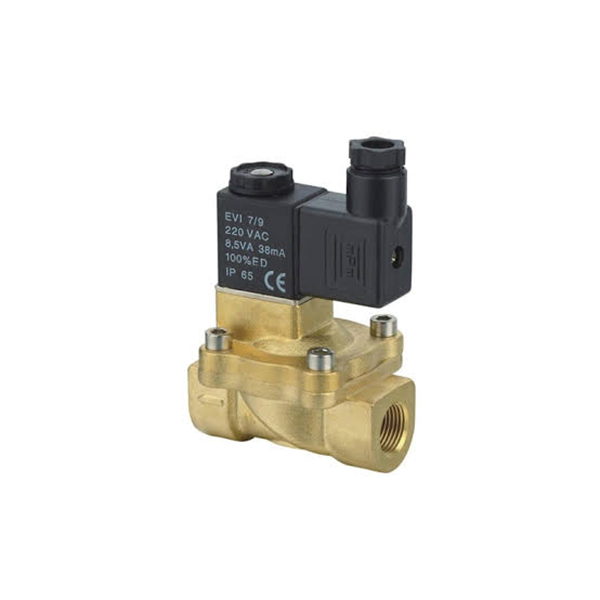

Version 1｜Officiell produktsida lång kopia (SEO-fokuserad, ~290 ord för oberoende webbplatsdetaljsida) SOLH 2V-seriens 2/2-vägs magnetventiler för mässingsvätska är mångsidiga elektromagnetiska on-off-ventiler konstruerade för universell styrning av tryckluft, industrivatten och smörjolja, tillgängliga i två mogna strukturella konfigurationer: direktverkande 2V025 och diafragma pilotstyrda 2V130 och varianter 2V130. Konstruerad med robusta smidda ventilkroppar i mässing parat med högpresterande tätningselement, levererar denna serie pålitlig växlingsprestanda som täcker start utan tryck och högflödesreglering av rörledningar. Den kompakta 2V025 direktverkande modellen antar en direkt elektromagnetisk drivstruktur som möjliggör normal öppning vid 0MPa noll tryckskillnad. Utrustad med slitstarka VITON-fluorgummitätningar, tål den svaga korrosiva medier och anpassar sig perfekt till lågtrycksrörledningar, vakuumslingor och mikroflödessprut- och kylutrustning. De pilotstyrda 2V130 och 2V250 förlitar sig på medelstor tryckskillnad för att driva membranet, med anmärkningsvärt stort flödeskapacitet och låg strömförbrukning för spolen; de kräver ett minsta starttryck på 0,05 MPa och använder NBR nitrilgummitätningar som är idealiska för konventionella vatten- och tryckluftsrörledningar. Alla versioner använder klass B isolerade spolar med IP65 inträngningsskydd och en snabb kopplingsrespons inom 0,05 sekunder. Flera kabeldragningsalternativ (DIN-sockel, flygande ledningar, indikatorljussockel) och rikliga gängspecifikationer från G1/8 upp till G1 tum stödjer flexibel fältinstallation. SOLH 2V-serien är brett utplacerad inom vakuumstyrning, kylvattenkretsar för utrustning, automatisk vattentillförsel av pannan, luftkompressorns vattenintag och huvudavstängning av gas-vätskerörledning. SOLH 2V-serien erbjuder ekonomiska, stabila generella vätskeväxlingslösningar för fullspektrum vätskekretsar för industriell automation.

SOLH 2P-serien mini 2/2-vägs direktverkande, normalt stängda magnetventiler använder höghållfasta PA66 nylontekniska plastventilkroppar, speciellt designade för lågkostnads ​​automatiskt växling av komprimerad luft, rent vatten och lågviskös smörjolja. Med äkta nolltrycksstartprestanda kan ventilen öppna normalt under 0MPa tryckskillnad, vilket effektivt bryter tryckberoendet hos pilotmanövrerade magnetventiler. Denna serie antar en mogen direkt elektromagnetisk drivstruktur. När strömmen är avstängd, komprimerar den inbyggda återställningsfjädern ventilkärnan hårt för att bibehålla ett helt stängt tillstånd; när den är aktiverad lyfter den elektromagnetiska attraktionen ventilkärnan snabbt för att leda rörledningen, med hela omkopplingsåtgärden avslutad inom 0,05 s för ultrasnabb respons. Standardkonfigurationen använder slitstarka VITON-fluorgummitätningar med enastående motståndskraft mot olja, vatten och milda korrosiva medier; NBR nitrilgummitätning finns som tillval som ersättning beroende på arbetsförhållandena. Spolen når IP65 dammtät och vattentät skyddsklass med klass B-isolering, som klarar stabil kontinuerlig drift i fuktiga verkstadsmiljöer. Med fast φ2,5 mm flödesöppning och CV-värde på 0,23 finns två vanliga gängspecifikationer G1/8 och G1/4 tillgängliga, parade med olika ledningsalternativ inklusive standard DIN-uttag, flygande ledningar och indikatorljusuttag, tillsammans med universella AC/DC-spänningsalternativ för att möta globala matchningskrav. Lättvikts kompakt outline passar installation inuti kompakta utrustningsmoduler. Det används i stor utsträckning i vakuumgeneratorluftkällstyrning, omkoppling av små cylinderlufttillförsel, mikrokylvattenslingor för utrustning, automatisk sprutning, automatisk dränering av luftkompressorer och små befuktningssystem, vilket fungerar som ett kostnadseffektivt miniatyrvätskekontrollalternativ till ventiler i 2V-serien av mässing.

SOLH 3V-serien 3/2-vägs pneumatiska magnetventiler är konstruerade med både direktverkande och pilotmanövrerade strukturer, skräddarsydda för att driva enkelverkande fjäderreturcylindrar och byta vakuumpneumatiska kretsar. Tillgänglig i Normally Closed (NC) och Normally Open (NO) konfigurationer, denna serie antar höghållfasta lätta aluminiumlegeringar ventilkroppar med kompakt layout, snabb respons och IP65 damm- och vattentät skyddsklass, som fungerar som standard kärnkontrollkomponent för små och medelstora pneumatiska automationssystem. Portens layout följer universella industristandarder: P för huvudluftintag, A för utförande arbetsport som ansluter cylindrar eller vakuumsug, R för avgasport som matchas med ljuddämpare för att minska driftljudet. Direktverkande 3V1- och 3V2-varianter stöder tillförlitlig nolltrycksstart inom 0~0,8 MPa med omkopplingssvar under 0,05s, perfekt passande för lågtrycksgasrörledningar och undertrycksvakuumkontrollscenarier. Pilotstyrda 3V100/3V200/3V300-serien har större flödeskapacitet och lägre strömförbrukning för spolen, vilket kräver ett minsta inloppstryck på 0,15 MPa för stabil omkoppling för att tillfredsställa konventionella pneumatiska slingor med högt flöde. Utrustad med en manuell överstyrningsknapp i fingerborgsstil för bekväm felsökning på plats under installation och underhåll, stöder hela serien oljefri drift med stabil tätningsprestanda. Flera gängspecifikationer inklusive M5, G1/8, G1/4 och G3/8 är valfria, parade med vanliga globala AC & DC-spänningar och två ledningslägen för DIN-sockel och flygande ledningar. Den kan direkt ersätta traditionella 3A luftpilotventiler och 3L handdragventiler utan strukturella modifieringar, brett utplacerade i arbetsstyckets fastspänningsdomkraftsmekanismer, vakuumadsorptionsväxling, pneumatiskt förreglingsskydd och tumkontroll av små ställdon.

SOLH 4V-serien pilotmanövrerade pneumatiska riktningskontrollventiler är vanliga industriella pneumatiska komponenter som täcker 5/2-vägs tvåläges- och 5/3-vägs trelägeskonfigurationer, speciellt optimerade för att driva fram- och återgående rörelser, positionering i mitten och tryckhållning av dubbelverkande pneumatiska cylindrar. Denna serie har en högprecisionsspolventilkärna och inbyggd pilotaktiveringsstruktur, och har lågt friktionsmotstånd, känslig växlingsverkan och låg strömförbrukning i spolen, allmänt utplacerad i automatiserade monteringslinjer, förpackningsmaskiner, positioneringsfixturer och allmänna pneumatiska transmissionssystem. Layouten med fem portar överensstämmer med universella industristandarder: P fungerar som huvudluftinloppet; A och B är två utförandeportar anslutna till de främre och bakre kamrarna på dubbelverkande cylindrar för att styra förlängning och indragning; R och S är avgasportar konfigurerade med ljuddämpare för att sänka körljud. 5/2-vägstypen inkluderar enkelspolad elektrisk styrning och dubbelspole elektrisk styrvarianter. Enkelelektriska styrventiler förlitar sig på fjäderåterställning för att återgå automatiskt vid strömavbrott, idealiskt för konventionella fram- och återgående åtgärder och säkerhetsåterställningstillämpningar. Dubbelelektriska styrventiler har positionsminne utan fjädrar, vilket låser det aktuella cylinderläget stadigt efter strömavstängning för långtidspositionering och tryckhållning. 5/3-vägs trelägesversionen har tre valfria neutrala lägen: stängt centrum (Typ C) låser alla portar för låsning av cylinderupphängning och anti-fall skydd; avgascentrum (Typ E) ansluter A/B-portar till avgaskanaler för tryckavlastning och fritt flytande under manuell driftsättning; tryckcentrum (Typ P) matar tryckluft till båda arbetsportarna för dubbelriktad balanserad fastspänning. Tillgängliga specifikationer sträcker sig från 4V110 upp till 4V410 med gängstorlekarna M5, G1/8, G1/4, G3/8 och G1/2. Utrustad med IP65 damm- och vattentäta spolar som stöder vanliga AC- och DC-spänningar, stöder hela serien oljefri drift och kommer med en manuell överstyrningsknapp för bekväm testning och underhåll på plats. Det är den universella standardriktningsventilen för vanlig industriell pneumatisk automation.
