Pneumatiska komponenter serien

SOLH VCH400 (VCH410)-serien pilotmanövrerad 3-ports tallriksmagnetventil är anpassad för gasledningar med medel- och högtryck med maximalt arbetstryck upp till 5,0 MPa. Utrustad med elastiska högtryckstätningar av polyuretan och stora ISO G-gängor (G1/2, G3/4, G1), ger den hög flödeskapacitet och ≤±2ms svarsavvikelse, med enastående vibrations- och stöttålighet och livslängd på 10 miljoner cykler. Droppsäker struktur når motsvarande IP65-skydd; NC-versionen ventilerar automatiskt vid strömavbrott, idealisk för högtrycksladdning, ventilering och tryckomvandlingskretsar, och perfekt matchad med SOLH VCHR högtrycksregulatorer. Gäller endast ren torr tryckluft och inert gas. Montering med nedrullning är förbjuden, och periodisk cyklisk aktivering krävs för att undvika vidhäftning av tallrikar. Den fungerar som en pålitlig kontrollkomponent för industriell högtrycksluftladdnings- och ventilationsutrustning.

Version 1｜Officiell produktsida lång kopia (SEO-fokuserad, ~290 ord för oberoende webbplatsdetaljsida) SOLH 2V-seriens 2/2-vägs magnetventiler för mässingsvätska är mångsidiga elektromagnetiska on-off-ventiler konstruerade för universell styrning av tryckluft, industrivatten och smörjolja, tillgängliga i två mogna strukturella konfigurationer: direktverkande 2V025 och diafragma pilotstyrda 2V130 och varianter 2V130. Konstruerad med robusta smidda ventilkroppar i mässing parat med högpresterande tätningselement, levererar denna serie pålitlig växlingsprestanda som täcker start utan tryck och högflödesreglering av rörledningar. Den kompakta 2V025 direktverkande modellen antar en direkt elektromagnetisk drivstruktur som möjliggör normal öppning vid 0MPa noll tryckskillnad. Utrustad med slitstarka VITON-fluorgummitätningar, tål den svaga korrosiva medier och anpassar sig perfekt till lågtrycksrörledningar, vakuumslingor och mikroflödessprut- och kylutrustning. De pilotstyrda 2V130 och 2V250 förlitar sig på medelstor tryckskillnad för att driva membranet, med anmärkningsvärt stort flödeskapacitet och låg strömförbrukning för spolen; de kräver ett minsta starttryck på 0,05 MPa och använder NBR nitrilgummitätningar som är idealiska för konventionella vatten- och tryckluftsrörledningar. Alla versioner använder klass B isolerade spolar med IP65 inträngningsskydd och en snabb kopplingsrespons inom 0,05 sekunder. Flera kabeldragningsalternativ (DIN-sockel, flygande ledningar, indikatorljussockel) och rikliga gängspecifikationer från G1/8 upp till G1 tum stödjer flexibel fältinstallation. SOLH 2V-serien är brett utplacerad inom vakuumstyrning, kylvattenkretsar för utrustning, automatisk vattentillförsel av pannan, luftkompressorns vattenintag och huvudavstängning av gas-vätskerörledning. SOLH 2V-serien erbjuder ekonomiska, stabila generella vätskeväxlingslösningar för fullspektrum vätskekretsar för industriell automation.

SOLH 2P-serien mini 2/2-vägs direktverkande, normalt stängda magnetventiler använder höghållfasta PA66 nylontekniska plastventilkroppar, speciellt designade för lågkostnads ​​automatiskt växling av komprimerad luft, rent vatten och lågviskös smörjolja. Med äkta nolltrycksstartprestanda kan ventilen öppna normalt under 0MPa tryckskillnad, vilket effektivt bryter tryckberoendet hos pilotmanövrerade magnetventiler. Denna serie antar en mogen direkt elektromagnetisk drivstruktur. När strömmen är avstängd, komprimerar den inbyggda återställningsfjädern ventilkärnan hårt för att bibehålla ett helt stängt tillstånd; när den är aktiverad lyfter den elektromagnetiska attraktionen ventilkärnan snabbt för att leda rörledningen, med hela omkopplingsåtgärden avslutad inom 0,05 s för ultrasnabb respons. Standardkonfigurationen använder slitstarka VITON-fluorgummitätningar med enastående motståndskraft mot olja, vatten och milda korrosiva medier; NBR nitrilgummitätning finns som tillval som ersättning beroende på arbetsförhållandena. Spolen når IP65 dammtät och vattentät skyddsklass med klass B-isolering, som klarar stabil kontinuerlig drift i fuktiga verkstadsmiljöer. Med fast φ2,5 mm flödesöppning och CV-värde på 0,23 finns två vanliga gängspecifikationer G1/8 och G1/4 tillgängliga, parade med olika ledningsalternativ inklusive standard DIN-uttag, flygande ledningar och indikatorljusuttag, tillsammans med universella AC/DC-spänningsalternativ för att möta globala matchningskrav. Lättvikts kompakt outline passar installation inuti kompakta utrustningsmoduler. Det används i stor utsträckning i vakuumgeneratorluftkällstyrning, omkoppling av små cylinderlufttillförsel, mikrokylvattenslingor för utrustning, automatisk sprutning, automatisk dränering av luftkompressorer och små befuktningssystem, vilket fungerar som ett kostnadseffektivt miniatyrvätskekontrollalternativ till ventiler i 2V-serien av mässing.

SOLH 3V-serien 3/2-vägs pneumatiska magnetventiler är konstruerade med både direktverkande och pilotmanövrerade strukturer, skräddarsydda för att driva enkelverkande fjäderreturcylindrar och byta vakuumpneumatiska kretsar. Tillgänglig i Normally Closed (NC) och Normally Open (NO) konfigurationer, denna serie antar höghållfasta lätta aluminiumlegeringar ventilkroppar med kompakt layout, snabb respons och IP65 damm- och vattentät skyddsklass, som fungerar som standard kärnkontrollkomponent för små och medelstora pneumatiska automationssystem. Portens layout följer universella industristandarder: P för huvudluftintag, A för utförande arbetsport som ansluter cylindrar eller vakuumsug, R för avgasport som matchas med ljuddämpare för att minska driftljudet. Direktverkande 3V1- och 3V2-varianter stöder tillförlitlig nolltrycksstart inom 0~0,8 MPa med omkopplingssvar under 0,05s, perfekt passande för lågtrycksgasrörledningar och undertrycksvakuumkontrollscenarier. Pilotstyrda 3V100/3V200/3V300-serien har större flödeskapacitet och lägre strömförbrukning för spolen, vilket kräver ett minsta inloppstryck på 0,15 MPa för stabil omkoppling för att tillfredsställa konventionella pneumatiska slingor med högt flöde. Utrustad med en manuell överstyrningsknapp i fingerborgsstil för bekväm felsökning på plats under installation och underhåll, stöder hela serien oljefri drift med stabil tätningsprestanda. Flera gängspecifikationer inklusive M5, G1/8, G1/4 och G3/8 är valfria, parade med vanliga globala AC & DC-spänningar och två ledningslägen för DIN-sockel och flygande ledningar. Den kan direkt ersätta traditionella 3A luftpilotventiler och 3L handdragventiler utan strukturella modifieringar, brett utplacerade i arbetsstyckets fastspänningsdomkraftsmekanismer, vakuumadsorptionsväxling, pneumatiskt förreglingsskydd och tumkontroll av små ställdon.

SOLH 4V-serien pilotmanövrerade pneumatiska riktningskontrollventiler är vanliga industriella pneumatiska komponenter som täcker 5/2-vägs tvåläges- och 5/3-vägs trelägeskonfigurationer, speciellt optimerade för att driva fram- och återgående rörelser, positionering i mitten och tryckhållning av dubbelverkande pneumatiska cylindrar. Denna serie har en högprecisionsspolventilkärna och inbyggd pilotaktiveringsstruktur, och har lågt friktionsmotstånd, känslig växlingsverkan och låg strömförbrukning i spolen, allmänt utplacerad i automatiserade monteringslinjer, förpackningsmaskiner, positioneringsfixturer och allmänna pneumatiska transmissionssystem. Layouten med fem portar överensstämmer med universella industristandarder: P fungerar som huvudluftinloppet; A och B är två utförandeportar anslutna till de främre och bakre kamrarna på dubbelverkande cylindrar för att styra förlängning och indragning; R och S är avgasportar konfigurerade med ljuddämpare för att sänka körljud. 5/2-vägstypen inkluderar enkelspolad elektrisk styrning och dubbelspole elektrisk styrvarianter. Enkelelektriska styrventiler förlitar sig på fjäderåterställning för att återgå automatiskt vid strömavbrott, idealiskt för konventionella fram- och återgående åtgärder och säkerhetsåterställningstillämpningar. Dubbelelektriska styrventiler har positionsminne utan fjädrar, vilket låser det aktuella cylinderläget stadigt efter strömavstängning för långtidspositionering och tryckhållning. 5/3-vägs trelägesversionen har tre valfria neutrala lägen: stängt centrum (Typ C) låser alla portar för låsning av cylinderupphängning och anti-fall skydd; avgascentrum (Typ E) ansluter A/B-portar till avgaskanaler för tryckavlastning och fritt flytande under manuell driftsättning; tryckcentrum (Typ P) matar tryckluft till båda arbetsportarna för dubbelriktad balanserad fastspänning. Tillgängliga specifikationer sträcker sig från 4V110 upp till 4V410 med gängstorlekarna M5, G1/8, G1/4, G3/8 och G1/2. Utrustad med IP65 damm- och vattentäta spolar som stöder vanliga AC- och DC-spänningar, stöder hela serien oljefri drift och kommer med en manuell överstyrningsknapp för bekväm testning och underhåll på plats. Det är den universella standardriktningsventilen för vanlig industriell pneumatisk automation.

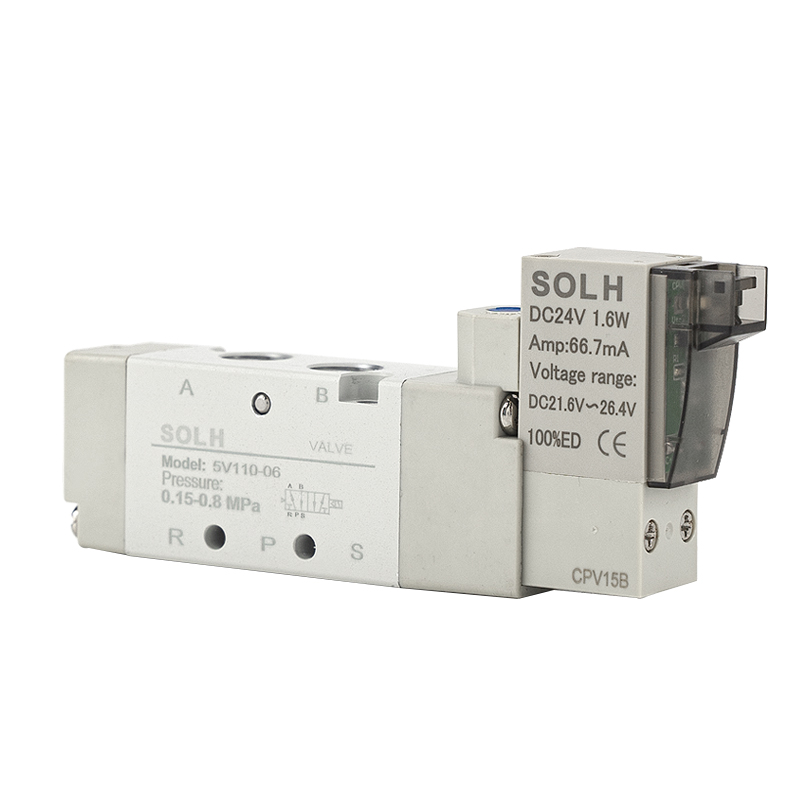

SOLH 5V-serien 5/2 & 5/3-vägs pneumatisk magnetventil, fullt utbytbar med AirTAC 5V-serien. 0,9W lågeffektspole, 30 miljoner cykellivslängd, ≤0,05s högfrekvensrespons, IP65-klassning med rent internt pilotavgas. Finns i enkel/dubbel elektrisk kontroll och 3 lägen C/E/P mittfunktioner, idealisk för dubbelverkande cylindrar, elektronik, livsmedelsmedicinsk automationsutrustning av ren kvalitet.

SOLH 7V kompakt pilotmanövrerad magnetventil inkluderar kompletta 5/2- och 5/3-vägsvarianter, som täcker enkelspiralfjäderretur, dubbelspirallåsning och tre mittfunktioner: mittstängd, mittavgas, mitttrycktillförsel. Den antar en integrerad inre centraliserad avgasrörsdesign med cirka 30 % högre flödeskapacitet än traditionella ventiler i 4V-serien, med omkopplingssvar ≤50ms och maximal driftfrekvens upp till 5 Hz. Spolar med ultralåg effekt genererar mindre värme för kontinuerlig energitillförsel, med DC-strömförbrukning 0,7W och AC 1,1VA. En serie i full storlek från M5 till 3/8" erbjuds, som stöder både standardgängportar och instickssnabbkopplingar. Ventiler kan installeras individuellt eller staplas på flerstationsförgreningar i aluminium för att spara utrymme i skåpet och förenkla huvudluftrören. Driftstrycket varierar 0,15~0,8 MPa med arbetstemperatur -20℃ havsventil -20℃~ ventilkropp. livslängd, allmänt använd för cylinderriktningsväxling och centraliserad pneumatisk styrning på alla automatiserade produktionslinjer.

SOLH SY-serien pilotmanövrerad 5-ports magnetventil är helt utbytbar med matchande SMC-ventiler, inklusive SY3000 mini, SY5000 medium mainstream, SY7000 large och SY9000 extra large modeller. Den ger kompletta kretsalternativ: 5/2 enkel-/dubbelspole och 5/3 trelägesfunktioner med mittstängt, centralt avgas- och mitttrycktillförsel. Standard 0,35 W spolar och valfria 0,1 W energibesparande spolar med ultralåg effekt genererar lite värme för kontinuerlig energitillförsel. Intern pilotversion fungerar 0,1~0,7 MPa, medan extern pilotvariant stöder -100kPa vakuummiljö. Den spaltförseglade spolen når upp till 200 miljoner växlingscykler. Luftportar är anordnade på sidan, toppen och botten för flexibel slangdragning. Ventiler antar plug-in snäppdesign som är kompatibel med SS5Y grenrörsventilöar, vilket möjliggör underhåll av en ventil utan att demontera hela banken, med IP65-kontaktdon och IP67-grenrörsbasklassificering. Optimerade interna löpare levererar cirka 80 % högre flöde än äldre ventiler, och inbyggt pilotfilternät förhindrar att sliden fastnar av damm. Används i stor utsträckning för cylinderriktningsväxling och centraliserad pneumatisk styrning i halvledare, fordonssvetsning, förpackning och medicinsk automationsutrustning.

SOLH 4M-seriens 5/2-vägs magnetventiler av platttyp följer strikt internationella NAMUR-monteringsstandarder, specialbyggda för direkt montering på pneumatiska ställdon som driver kulventiler och vridspjällsventiler. Den integrerade bottenbasen kommer med förinbäddade P, A, B, R1 och R2 luftpassager, vilket möjliggör sömlös dockning med ställdonets lufthålrum utan extern slang för A/B-arbetsportar. Denna strömlinjeformade layout minskar drastiskt rörledningslayoutens arbetsbelastning och potentiella luftläckagepunkter jämfört med konventionella röranslutna 4V-seriens magnetventiler. Denna serie antar intern pilotspolekonstruktion med oljefri drift, erbjuds i enkelspiralfjäderåterställning (4M×10) och dubbelspolslåsminne (4M×20) som täcker tre storleksklasser: 4M100, mainstream 4M200 och högflöde 4M300. Enkla elektriska styrvarianter återställs automatiskt under fjäderspänning när strömmen kopplas bort för felsäker återställningsscenarier, medan versioner med dubbel elektrisk styrning behåller sitt kopplingsläge stadigt efter strömavbrott för att upprätthålla ventilens öppnings-/stängningsstatus för långvarig låsning av rörledningen. Varje enhet är försedd med en sidomonterad manuell överstyrningsknapp för bekväm offline driftsättning och underhållstestning. Spolar stöder allmänt använda globala AC/DC-spänningar med IP65 dammtätt och vattentätt skydd mot inträngning, lämplig för rigorösa arbetsförhållanden vid vattenbehandling, kemiska rörledningar och allmän industriell vätskeväxling. Serien är dimensionellt kompatibel med grenrörsbaser som delas med motsvarande 4V-serie, som stöder fristående ställdoninstallation eller centraliserad ventilö-montage via flerstationsgrenrör. Med certifierat standard NAMUR-gränssnitt, utbytbart med mainstream Airtac 4M-serien, fungerar den som en dedikerad matchad kontrollkomponent för automatiserad på-av-reglering av pneumatiska kul- och fjärilsventilställdon.
