Styrventil

SOLH VM2 (VM200) medium mekanisk tallriksventil är fullt utbytbar med matchande SMC-modeller. Med medium tallrikskonstruktion med Cv=0,87 flödeskoefficient, är dess flödeskapacitet cirka 8 gånger högre än mini VM1-serien, utrustad med standard Rc1/4-port och valfria NPT/G1/4-gängor. Den fungerar under 0~1,0 MPa och är inkompatibel med vakuum, och använder smörjfri, slitstark tallrikstätning och robust metallkropp. Sidoportar och bottenportars rörlayouter är tillgängliga, stödda av en komplett serie utbytbara ställdon: standard POM-rulle/härdat stål nötningsbeständig rullspak, envägs anti-rebound-rulle, rak kolv, platt tryckknapp, gult svampnödstoppshuvud, grön indikatorknapp och låsbar gångjärnsknopp. Valsvarianten av härdat stål passar kraftiga produktionslinjer med hög slitage. Används i stor utsträckning för slaglängdsdetektering av cylinder och glidbord, manuell driftsättning av utrustning, luftväxling av jiggfixtur och säkerhetsnödspärr, den fungerar som den vanliga mekaniska luftutlösningsventilen för förpackning, textil, tryckning och allmän automationsproduktion.

SOLH VM4 (VM400) medelstor 3-ports tallriksventil är helt utbytbar med motsvarande SMC-modeller, placerad mellan mini VM1 och högflödes VM2-serien. Dess främsta fördel ligger i kompatibilitet med fullt tryckintervall från -100 kPa vakuum till 1,0 MPa positivt tryck, en funktion som inte är tillgänglig på VM2. Den använder standard Rc1/8-port med valfria NPT/G1/8-gängor och Cv=0,38 flödeskapacitet, stödjande sido- och bottenportsrörslayout. Byggd med solid metallkropp, den tål 1000 m/s² stötar och kraftiga vibrationer, lämplig för hårda, tunga produktionslinjer, med smörjfri, dammbeständig tallrikstätning för lång livslängd. En komplett uppsättning utbytbara ställdon tillhandahålls: standard/härdat stålvalsspak, envägs antirebound-rulle, rak kolv, flerfärgade nödstoppsknappar för svamp, 2/3-läges vridknappar, låsbara tryckknappar och gångjärnsspakar. Används i stor utsträckning i cylinder- och skjutbordsslagbegränsningsdetektering, vakuumadsorptions-/frigöringskretsar, manuell joggingkörning av utrustning, maskinsäkerhetsnödspärr och omkoppling av jiggfixtur, det är den idealiska medelstora mekaniska utlösningsventilen för arbetsförhållanden som kräver vakuumkompatibilitet och stark stötmotstånd.

SOLH ITV högflödes elektropneumatisk proportionell ventil är fullt utbytbar med motsvarande SMC-modeller. Genom att använda ett återkopplingssystem med sluten krets, accepterar den DC0–10V-spänning, 4–20mA strömanaloga signaler och valfri fältbusskommunikation inklusive CC-Link, PROFINET, EtherNet/IP för att uppnå steglös, högprecision fjärrstyrd lufttrycksreglering med ±1 % FS-kontrollnoggrannhet och IP65 damm- och stänksäkert skydd. Tre serier täcker olika flödesområden: ITV1100 för mikrolågt flöde, ITV2100 för universellt medelflöde och ITV3100 för kraftigt högt flöde upp till 4400 L/min ANR, med justerbart tryck från 0,005 till 0,9 MPa. Den stöder Rc/NPT/G-gängor och push-in beslag, inbyggd LED digital display och självdiagnoslarm under DC24V låg strömförsörjning. Används i stor utsträckning för cylindermanövrering med stort hål, konstant spänningskontroll av film och tråd, halvledar- och optiska precisionsprocesser, automatisk dispensering och beläggning, flerstegs tryckomkoppling för svets- och nitutrustning, ersätter flera manuella regulatorer för att realisera digital centraliserad tryckkontroll på automatiserade produktionslinjer.

SOLH XTO674 och INA14 inline backventiler delar samma strukturella plattform med ultralågt 0,01 MPa spricktryck, kompatibelt med både tryckluft och rent vatten för anti-backflow-skydd i vakuum- och lågtrycksvätskeledningar. XTO674 är en kryogen version helt i mässing som fungerar ner till -30 ℃; INA14 standardserien tillhandahåller kropp i mässing eller SUS304 rostfritt stål, utrustad med standard NBR-tätningar plus valfria olje- och högtemperaturbeständiga FKM och väderbeständiga CR-tätningar. Kompakt inline-gängad design med flödespilmarkering kan monteras direkt i rörledningar utan extra fästen, vilket effektivt förhindrar vakuumförlust och omvänt luftflöde när det installeras mellan vakuumgeneratorer och sugkoppar. De två serierna har identiska övergripande dimensioner och gängstorlekar för direkt fältutbyte utan rörmodifiering, allmänt använd i kryogen utrustning, vakuumproduktionslinjer, korrosionsbeständiga högtemperaturvätskekretsar och allmänna pneumatiska och vattenrörledningar för envägstryckhållning och återflödesförebyggande.

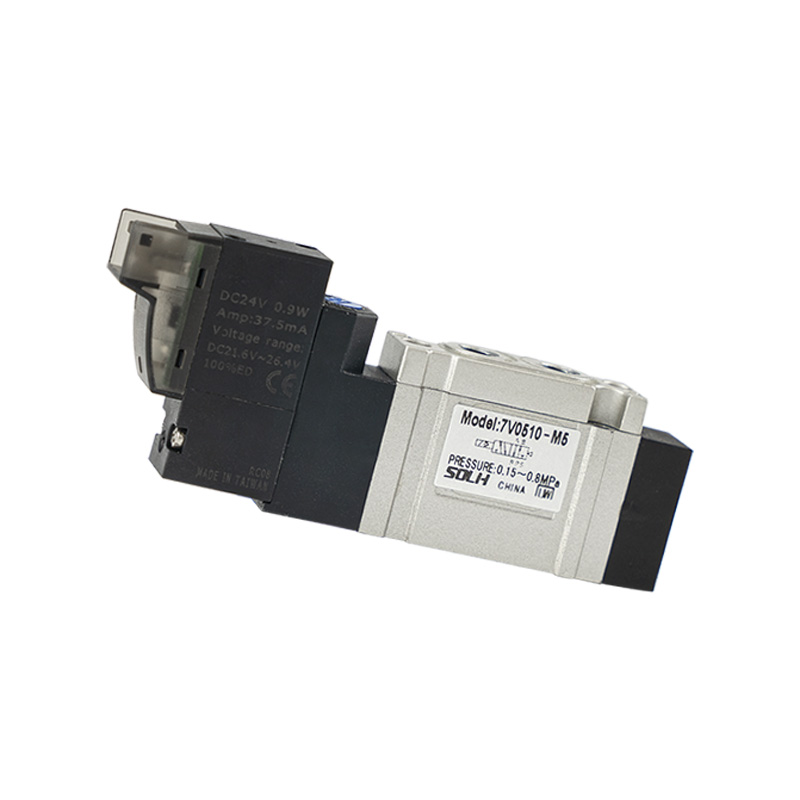

SOLH 7V kompakt pilotmanövrerad magnetventil inkluderar kompletta 5/2- och 5/3-vägsvarianter, som täcker enkelspiralfjäderretur, dubbelspirallåsning och tre mittfunktioner: mittstängd, mittavgas, mitttrycktillförsel. Den antar en integrerad inre centraliserad avgasrörsdesign med cirka 30 % högre flödeskapacitet än traditionella ventiler i 4V-serien, med omkopplingssvar ≤50ms och maximal driftfrekvens upp till 5 Hz. Spolar med ultralåg effekt genererar mindre värme för kontinuerlig energitillförsel, med DC-strömförbrukning 0,7W och AC 1,1VA. En serie i full storlek från M5 till 3/8" erbjuds, som stöder både standardgängportar och instickssnabbkopplingar. Ventiler kan installeras individuellt eller staplas på flerstationsförgreningar i aluminium för att spara utrymme i skåpet och förenkla huvudluftrören. Driftstrycket varierar 0,15~0,8 MPa med arbetstemperatur -20℃ havsventil -20℃~ ventilkropp. livslängd, allmänt använd för cylinderriktningsväxling och centraliserad pneumatisk styrning på alla automatiserade produktionslinjer.

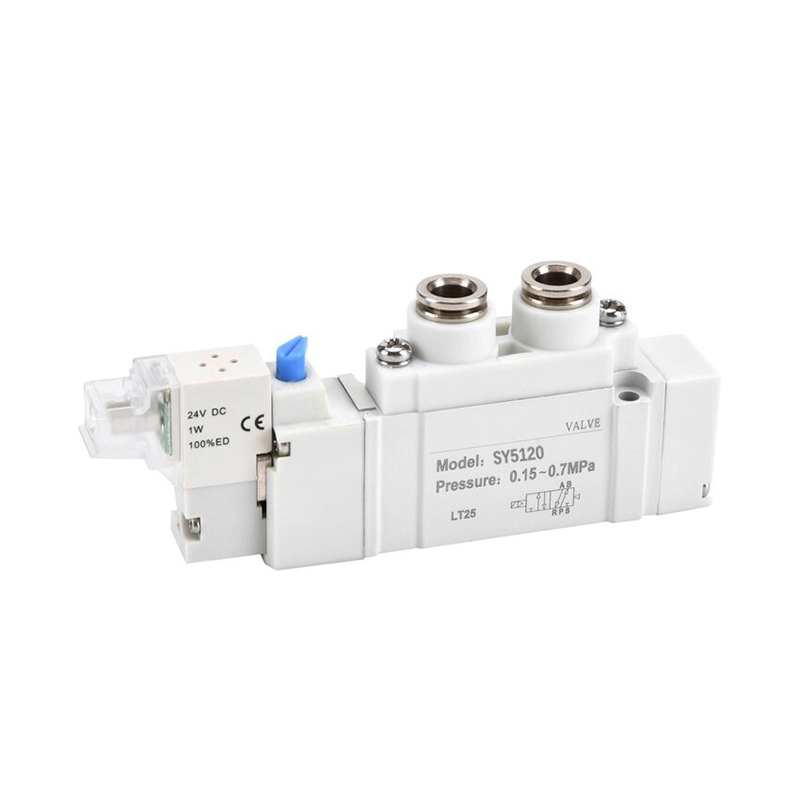

SOLH SY-serien pilotmanövrerad 5-ports magnetventil är helt utbytbar med matchande SMC-ventiler, inklusive SY3000 mini, SY5000 medium mainstream, SY7000 large och SY9000 extra large modeller. Den ger kompletta kretsalternativ: 5/2 enkel-/dubbelspole och 5/3 trelägesfunktioner med mittstängt, centralt avgas- och mitttrycktillförsel. Standard 0,35 W spolar och valfria 0,1 W energibesparande spolar med ultralåg effekt genererar lite värme för kontinuerlig energitillförsel. Intern pilotversion fungerar 0,1~0,7 MPa, medan extern pilotvariant stöder -100kPa vakuummiljö. Den spaltförseglade spolen når upp till 200 miljoner växlingscykler. Luftportar är anordnade på sidan, toppen och botten för flexibel slangdragning. Ventiler antar plug-in snäppdesign som är kompatibel med SS5Y grenrörsventilöar, vilket möjliggör underhåll av en ventil utan att demontera hela banken, med IP65-kontaktdon och IP67-grenrörsbasklassificering. Optimerade interna löpare levererar cirka 80 % högre flöde än äldre ventiler, och inbyggt pilotfilternät förhindrar att sliden fastnar av damm. Används i stor utsträckning för cylinderriktningsväxling och centraliserad pneumatisk styrning i halvledare, fordonssvetsning, förpackning och medicinsk automationsutrustning.

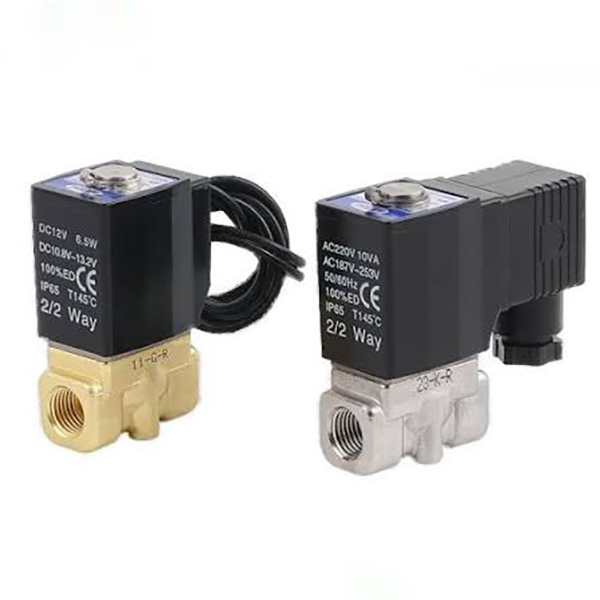

SOLH 2S-seriens 2/2-vägs normalt stängda vätskemagnetventiler inkluderar två fulla linjer: direktverkande små öppningar 030/050-modeller och pilotstyrda varianter med stort hål 150~500, för automatisk av- och på-kontroll av rent vatten, tryckluft, skärande kylvätska, smörjolja och svagt korrosiva rörledningar. Den direktverkande versionen möjliggör nolltrycksstart utan minsta differenstryckgräns, har kompakt storlek, universell monteringsorientering och millisekundssnabb omkoppling, idealisk för lågtrycksmikroflödestillämpningar som enpunktskylning av verktygsmaskiner, 3C mikroluft/vattengrenar och minirengöringsutrustning. Den pilotstyrda typen kräver en tryckskillnad på minst 0,05 MPa för full öppning, levererar extremt stort flöde med lågeffektslingor med låg värme, lämpad för avloppsrör för luftkompressorer, huvudsprayvattenledningar och högflödesledningar för cirkulerande vattenbehandling. Standardtätningar av NBR-nitril är utrustade med valfria syra- och varmvattenbeständiga EPDM-tätningar av livsmedelskvalitet. Flera internationella gängstandarder (PT/G/NPT) och globala universalspolespänningar (DC12/24V, AC24/110/220V) är tillgängliga, stödda av alternativ för DIN-pluggar och ledningar. Värmebeständiga spolar tillåter långvarig kontinuerlig energitillförsel. Valguide: direktverkande typ för rörledningar med statiskt tryck under 0,05 MPa och litet grenflöde; Pilotmanövrerad version för G1/2 och över huvudaggregat med stabilt högtryck och stort cirkulationsflöde. EPDM-tätning är obligatorisk för varmvatten och livsmedelsgodkända flytande media.

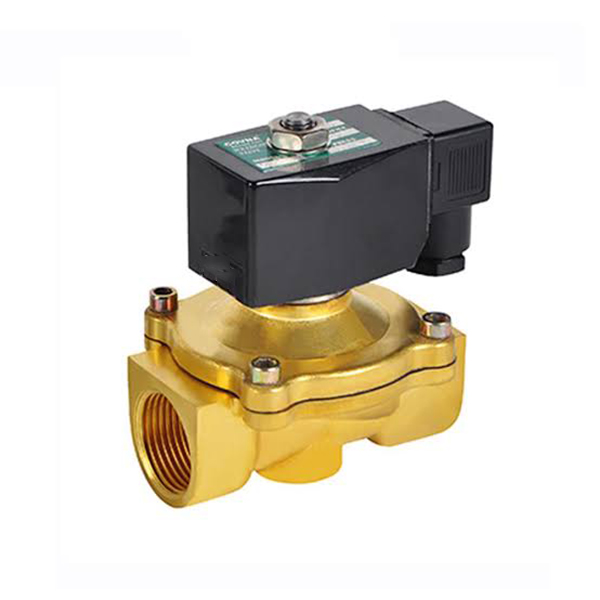

SOLH 2W-serien 2/2-vägs normalt stängd vätskemagnetventil med massiv mässingskropp inkluderar direktverkande 030/050-modeller med små öppningar och pilotstyrda 150~500-varianter med stort hål, designade för automatisk av- och på-kontroll av rent vatten, tryckluft, skärande kylvätska, smörjolja och svaga rörledningar för smörjolja. Den direktverkande versionen realiserar noll differenstrycksstart utan minsta arbetstrycksgräns, har kompakt storlek, universell monteringsorientering och millisekunders högfrekvensomkoppling, idealisk för lågtrycksmikroflödesgrenar, vakuumhjälpvattenkretsar och enpunktskylning för små verktygsmaskiner. Den pilotstyrda typen kräver ett startdifferentialtryck på minst 0,05 MPa, levererar extremt stort flöde med lågeffektslingor med låg temperatur, lämpad för huvuddräneringsledningar för luftkompressorer, huvudsprayvattenkretsar för allmän montering och högflödescirkulerande rörledningar för vattenbehandlingssystem. Standardtätningar av NBR-nitril är utrustade med valfria värme- och syrabeständiga EPDM-tätningar av livsmedelskvalitet. Flera internationella gängstandarder (PT/G/NPT) och full-range spolespänningar (DC12/24V, AC24/110/220V) är tillgängliga, stödda av DIN-kontaktuttag för skåpdragning och IP65 vattentäta ledningar för fuktig utomhusutrustning. Värmebeständiga spolar tillåter 24-timmars kontinuerlig energitillförsel utan utbrändhet. Riktlinjer för val: välj direktverkande typ för rörledningar med statiskt tryck under 0,05 MPa och mikro enpunktsflöde; välj pilotstyrd variant för G1/2 och över huvudsamlingar med stabil högtryckscirkulation. EPDM-tätning är obligatorisk för varmvatten, renat vatten och livsmedelsgodkända flytande media.
