Styrventil

SOLH 7V kompakt pilotmanövrerad magnetventil inkluderar kompletta 5/2- och 5/3-vägsvarianter, som täcker enkelspiralfjäderretur, dubbelspirallåsning och tre mittfunktioner: mittstängd, mittavgas, mitttrycktillförsel. Den antar en integrerad inre centraliserad avgasrörsdesign med cirka 30 % högre flödeskapacitet än traditionella ventiler i 4V-serien, med omkopplingssvar ≤50ms och maximal driftfrekvens upp till 5 Hz. Spolar med ultralåg effekt genererar mindre värme för kontinuerlig energitillförsel, med DC-strömförbrukning 0,7W och AC 1,1VA. En serie i full storlek från M5 till 3/8" erbjuds, som stöder både standardgängportar och instickssnabbkopplingar. Ventiler kan installeras individuellt eller staplas på flerstationsförgreningar i aluminium för att spara utrymme i skåpet och förenkla huvudluftrören. Driftstrycket varierar 0,15~0,8 MPa med arbetstemperatur -20℃ havsventil -20℃~ ventilkropp. livslängd, allmänt använd för cylinderriktningsväxling och centraliserad pneumatisk styrning på alla automatiserade produktionslinjer.

SOLH SY-serien pilotmanövrerad 5-ports magnetventil är helt utbytbar med matchande SMC-ventiler, inklusive SY3000 mini, SY5000 medium mainstream, SY7000 large och SY9000 extra large modeller. Den ger kompletta kretsalternativ: 5/2 enkel-/dubbelspole och 5/3 trelägesfunktioner med mittstängt, centralt avgas- och mitttrycktillförsel. Standard 0,35 W spolar och valfria 0,1 W energibesparande spolar med ultralåg effekt genererar lite värme för kontinuerlig energitillförsel. Intern pilotversion fungerar 0,1~0,7 MPa, medan extern pilotvariant stöder -100kPa vakuummiljö. Den spaltförseglade spolen når upp till 200 miljoner växlingscykler. Luftportar är anordnade på sidan, toppen och botten för flexibel slangdragning. Ventiler antar plug-in snäppdesign som är kompatibel med SS5Y grenrörsventilöar, vilket möjliggör underhåll av en ventil utan att demontera hela banken, med IP65-kontaktdon och IP67-grenrörsbasklassificering. Optimerade interna löpare levererar cirka 80 % högre flöde än äldre ventiler, och inbyggt pilotfilternät förhindrar att sliden fastnar av damm. Används i stor utsträckning för cylinderriktningsväxling och centraliserad pneumatisk styrning i halvledare, fordonssvetsning, förpackning och medicinsk automationsutrustning.

SOLH 2S-seriens 2/2-vägs normalt stängda vätskemagnetventiler inkluderar två fulla linjer: direktverkande små öppningar 030/050-modeller och pilotstyrda varianter med stort hål 150~500, för automatisk av- och på-kontroll av rent vatten, tryckluft, skärande kylvätska, smörjolja och svagt korrosiva rörledningar. Den direktverkande versionen möjliggör nolltrycksstart utan minsta differenstryckgräns, har kompakt storlek, universell monteringsorientering och millisekundssnabb omkoppling, idealisk för lågtrycksmikroflödestillämpningar som enpunktskylning av verktygsmaskiner, 3C mikroluft/vattengrenar och minirengöringsutrustning. Den pilotstyrda typen kräver en tryckskillnad på minst 0,05 MPa för full öppning, levererar extremt stort flöde med lågeffektslingor med låg värme, lämpad för avloppsrör för luftkompressorer, huvudsprayvattenledningar och högflödesledningar för cirkulerande vattenbehandling. Standardtätningar av NBR-nitril är utrustade med valfria syra- och varmvattenbeständiga EPDM-tätningar av livsmedelskvalitet. Flera internationella gängstandarder (PT/G/NPT) och globala universalspolespänningar (DC12/24V, AC24/110/220V) är tillgängliga, stödda av alternativ för DIN-pluggar och ledningar. Värmebeständiga spolar tillåter långvarig kontinuerlig energitillförsel. Valguide: direktverkande typ för rörledningar med statiskt tryck under 0,05 MPa och litet grenflöde; Pilotmanövrerad version för G1/2 och över huvudaggregat med stabilt högtryck och stort cirkulationsflöde. EPDM-tätning är obligatorisk för varmvatten och livsmedelsgodkända flytande media.

SOLH 2W-serien 2/2-vägs normalt stängd vätskemagnetventil med massiv mässingskropp inkluderar direktverkande 030/050-modeller med små öppningar och pilotstyrda 150~500-varianter med stort hål, designade för automatisk av- och på-kontroll av rent vatten, tryckluft, skärande kylvätska, smörjolja och svaga rörledningar för smörjolja. Den direktverkande versionen realiserar noll differenstrycksstart utan minsta arbetstrycksgräns, har kompakt storlek, universell monteringsorientering och millisekunders högfrekvensomkoppling, idealisk för lågtrycksmikroflödesgrenar, vakuumhjälpvattenkretsar och enpunktskylning för små verktygsmaskiner. Den pilotstyrda typen kräver ett startdifferentialtryck på minst 0,05 MPa, levererar extremt stort flöde med lågeffektslingor med låg temperatur, lämpad för huvuddräneringsledningar för luftkompressorer, huvudsprayvattenkretsar för allmän montering och högflödescirkulerande rörledningar för vattenbehandlingssystem. Standardtätningar av NBR-nitril är utrustade med valfria värme- och syrabeständiga EPDM-tätningar av livsmedelskvalitet. Flera internationella gängstandarder (PT/G/NPT) och full-range spolespänningar (DC12/24V, AC24/110/220V) är tillgängliga, stödda av DIN-kontaktuttag för skåpdragning och IP65 vattentäta ledningar för fuktig utomhusutrustning. Värmebeständiga spolar tillåter 24-timmars kontinuerlig energitillförsel utan utbrändhet. Riktlinjer för val: välj direktverkande typ för rörledningar med statiskt tryck under 0,05 MPa och mikro enpunktsflöde; välj pilotstyrd variant för G1/2 och över huvudsamlingar med stabil högtryckscirkulation. EPDM-tätning är obligatorisk för varmvatten, renat vatten och livsmedelsgodkända flytande media.

SOLH VHK manuell rattventil inkluderar 2/2-vägs avstängnings- och 3/2-vägs tryckavlastningstyper, fullt utbytbara med original SMC VHK-ventiler. Genom att använda egenutvecklad precisionstätning, flamskyddande PBT-hus och kopparspole, serietillverkas den automatiskt med tillräckligt med platstillförsel. Den har 90° vridningsmanövrering med lågt vridmoment och rikligt med insticks-/gängkontakter. 3/2-vägsversionen släpper ut resttrycket automatiskt, brett utplacerat för säkerhetsavlastning före magnetventiler, vakuumkretskoppling och grenluftstyrning i kompakta pneumatiska miniatyrsystem.

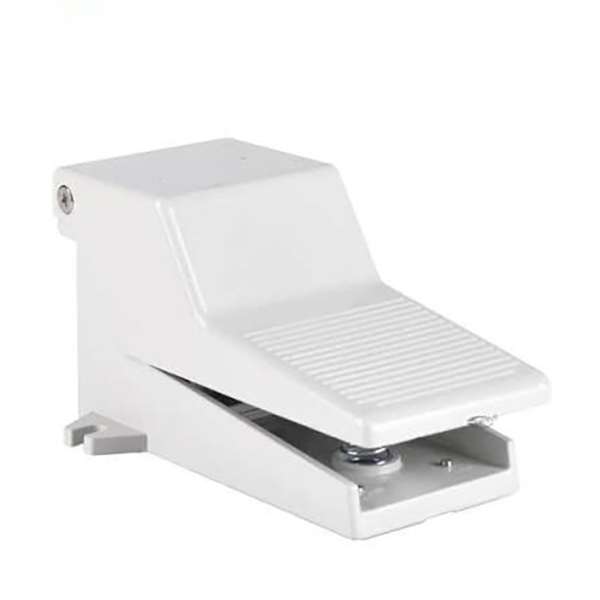

SOLH 4F pneumatisk fotpedalventil använder ett integrerat hölje av pressgjutet aluminium och är fullt utbytbar med AirTAC-likvärdiga modeller. Den är byggd på egenutvecklad teknik med dubbla avgastätningar och masstillverkas på automatiserade löpande band med tillräckligt med platsinventering och stadiga globala leveranser. Tillgänglig i självåterställande, självlåsande och säkerhetsskyddsversioner med IP54 damm- och stänkbeständighet, den kontrollerar fram- och återgående dubbelverkande cylindrar för stämpling, nitning av fixturer och felsökning av kretsar på plats. Högt luftflöde ger snabb respons, slagtålig struktur som passar tunga, frekventa steg i industriverkstäder.

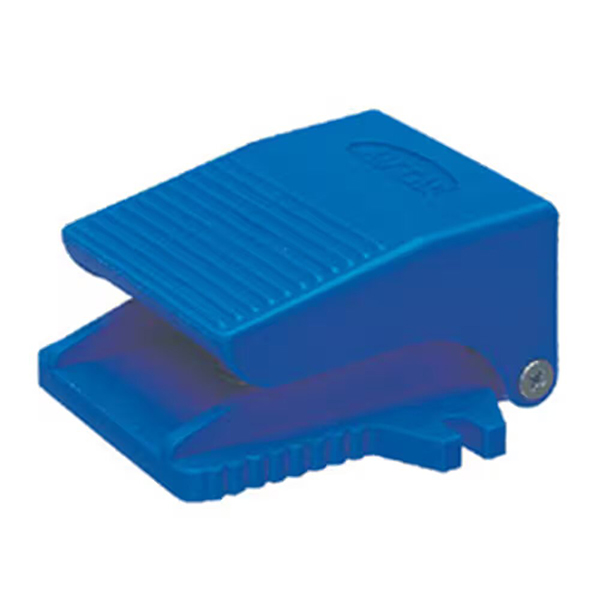

SOLH 3F pneumatiska fotpedalventiler, bestående av kraftig pressgjuten aluminium 3F och lättviktsplast 3FM versioner för direkt ersättning av AirTAC motsvarigheter. Med stöd av egenutvecklad precisionsförseglingsteknik och automatiserad massproduktion hålls tillräckliga spotlager med stora årliga leveranser. Utrustade med självåterställnings- och låslägen och IP54-skydd, tjänar de fixturklämning, enkelverkande cylindrar och vakuumbrytning, stabilt levererade till bearbetnings- och automationskunder, slitstarka för högfrekvent verkstadsdrift under smörjfri tryckluft.

SOLH HSV-seriens 3/2-vägs handglidande pneumatiska ventiler antar en inline-hylsa push-pull integrerad struktur, helt överensstämmande med dimensionsspecifikationerna för vanliga AirTAC HSV-serier och utbytbara med motsvarande inhemska motsvarigheter. Designad utan returfjädrar och utrustad med mekanisk självlåsande positionering, växlar denna ventil luftflödet genom axiell tryckning och dragning: genom att trycka hylsan framåt ansluter P-inloppsporten och A-arbetsporten för normal lufttillförsel; Dra bakåt kopplar bort luftintaget och länkar automatiskt port A med den inbyggda R avgasporten för att snabbt ventilera ut resttrycket inuti bakre rörledningar och ställdon. Den fungerar som en dedikerad säkerhetsavstängningsbrytare för pneumatiska grenrörledningar och nödvändig tryckavlastningsventil för utrustningsunderhållsarbete. Tre standardportar är konfigurerade: P för huvudintag för tryckluft, A för utmatning till nedströms pneumatiska komponenter och en inbyggd inbyggd R-utloppsport gömd inuti ventilhuset. En mängd specifikationer som täcker G1/8 upp till G1 gängstorlekar levereras, parade med tre gänglayoutalternativ (SF enkel inre & enkel yttergänga, SS dubbel yttergänga, FF dubbel innergänga); PT kongänga, G parallellgänga och NPT-gänga är valbara för att passa globala rörstandarder. Konstruerad med hårdanodiserad aluminiumlegering ventilkroppar, rostfria spolar av rostfritt stål och högpresterande NBR nitrilgummitätningsringar, stöder ventilen smörjfri drift under filtrerad tryckluft inom 0~1,0 MPa nominellt arbetstryck och tål testtryck upp till 1,5 MPa. Den operativa tryck-dragkraften styrs till 18~25 N för smidig drift, och den mekaniska låsstrukturen bibehåller det inställda läget ordentligt utan drift eller luftläckage orsakat av oavsiktlig beröring. Till skillnad från 4HV-roterande handventiler som används för omkoppling framåt/bakåt av dubbelverkande cylindrar, är HSV-serien konstruerad exklusivt för rörledning till av/på och tryckavlastning. Den kan installeras direkt i serie i luftrörledningar utan extra monteringsbaser för att spara installationsutrymme. Används brett för att isolera lufttillförseln före översyn av utrustningen, säkerhetsavstängning av huvudluftkretsar av automationsverktyg, vakuumrörledningsväxling och grenkretsoberoende luftkällaskontroll, eliminerar den effektivt dolda faror från kvarvarande tryck under underhåll och garanterar driftsäkerhet på plats.

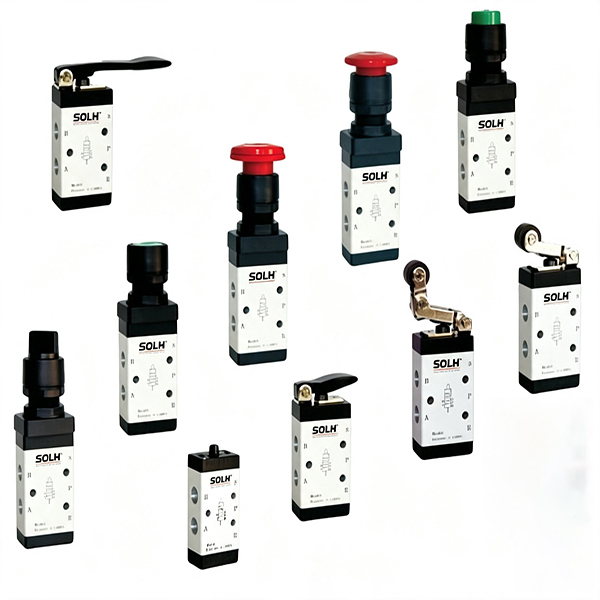

SOLH M5-seriens 5/2-vägs mekaniska riktningsventiler med fjäderretur använder enhetliga M5×0,8 fingängade gränssnitt över hela produktsortimentet. Dessa spiralfria pneumatiska ventiler växlar luftkanaler som enbart förlitar sig på extern mekanisk aktiveringskraft och återställs automatiskt av inbyggda fjädrar när den yttre kraften avlägsnas. De fungerar som centrala miniatyrsignalutlösarkomponenter för pneumatiska signaler som används i stor utsträckning för positionering av cylinderslagsgränsläge, överföring av återkopplingssignaler i position och lokal manuell pneumatisk inkoppling av automatiserad utrustning. Den kompletta serien täcker två huvudkategorier: mekaniskt manövrerade typer (kolv, rullspak, enkelriktad rulle) och manuellt manövrerade typer (tryckknapp, vippspak, svampnödknapp, roterande låsknapp), fullt dimensionellt utbytbara med vanliga AirTAC M5-seriens mekaniska ventiler för direkt drop-in-ersättning. Standardlayouten med fem portar består av P-huvudluftintag, A/B-arbetsportar anslutna till dubbelverkande miniatyrcylindrar och två separata sidoavgasportar R1/R2 reserverade för installation av miniatyrljuddämpare för att minska avgasljud och blockera externt damminträngning. En balanserad glidande spolstruktur har antagits, som är immun mot lufttillförselmottrycksstörningar; endast lätt yttre kraft krävs för att slutföra stabil ventilväxling med ultrakänslig respons. Flera manöverhuvuden är valfria för att passa olika arbetsförhållanden: M5B rak kolv för styv kontaktpositioneringsdetektering, M5R universell rullspak som utlöses av kammar och baffel, enkelriktad rulle M5L för enkelriktad begränsning mot felfunktion, och olika manuella knapp- och vippstilar för manuell jogkontroll och nödavstängning. Konstruerade med hårdanodiserade aluminiumventilhus och slitstarka NBR nitrilgummitätningar, stödjer ventilerna smörjfri drift under filtrerad tryckluft inom 0,05~0,8 MPa, med en livslängd som överstiger 10 miljoner växlingscykler. Anpassade multistations grenrörsbaser (M5M-serien) finns tillgängliga för centraliserad luftmatning och modulär integrerad installation, tillsammans med matchande adaptrar, mikroljuddämpare och snabbkopplingar. Denna 5-ports M5-serie skiljer sig från 3/2-vägs S3-pilotventiler och kan direkt driva små dubbelverkande cylindrar eller mata ut pilotsignaler för att aktivera huvudmagnetventiler. Typiska scenarier inkluderar detektering av monteringsfixtur på plats, automatisk reversering av cylinderrörelse, manuell felsökning på plats och utlösning av pneumatisk logiksignal för små automatiseringar.
