Styrventil

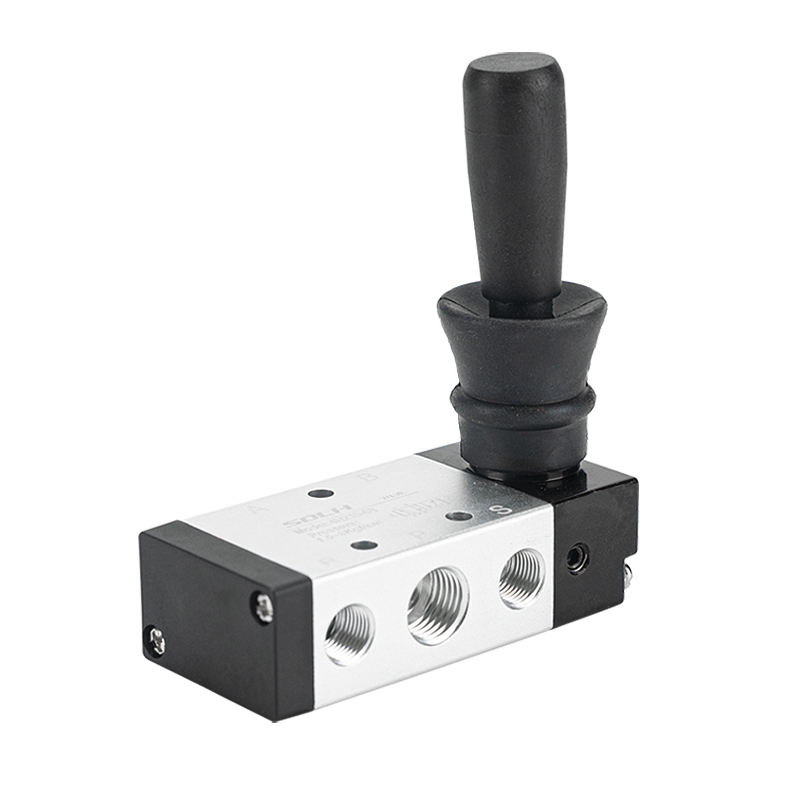

SOLH 4H-seriens handspaksriktningsventiler är utvecklade i enlighet med vanliga industristandarder, som täcker 5/2-läges- och 5/3-lägeskonfigurationer. Dessa manuella ventiler av spoltyp, som drivs enbart med manuell spakmanipulation utan elektromagnetiska spolar eller pneumatiska pilotsignaler, används allmänt för idrifttagning av utrustning på plats, nödsäkerhetsavstängning och tumkontroll av dubbelverkande cylindrar. Konstruerad med höljen av höghållfast aluminiumlegering och precisionsspolenheter, två positioneringsstrukturer är valfria: automatisk fjäderretur och mekanisk låsning av stålkulor. Av avgörande betydelse är monteringsdimensionerna helt överensstämmande med 4V magnetventiler och 4A luftmanövrerade ventiler, vilket möjliggör direkt utbyte och flexibel växling mellan elektriska, pneumatiska och manuella styrlägen i standardpneumatiska system. Layouten med fem portar överensstämmer med internationella allmänna specifikationer: P fungerar som huvudinlopp för tryckluft; Portarna A och B ansluter till två hålrum av dubbelverkande cylindrar för att styra utskjutnings- och indragningsrörelser; R och S är avgasportar kompatibla med standardljuddämpare för att sänka avgasljudet. För modeller med 5/2-läge, återställs fjäderåterställda varianter automatiskt när spaken släpps för att ge ett idiotsäkert skydd mot oavsiktliga kontinuerliga handlingar; självlåsande versioner säkrar spolens position via stålkulans positionering och förblir låsta tills manuell växling, idealisk för långvariga fasta arbetstillstånd. Alla 5/3-positionsenheter använder dubbel stabil kulposition med tre konfigurerbara neutrala lägen. Stängt centrum (Typ C) tätar alla portar för att låsa cylindrar och förhindra att vertikalt monterade ställdon faller ned; Avgascentrum (Typ C) ventiler A/B-portar för tryckavlastning, vilket tillåter att cylindern flyter fritt under manuell testning; Pressure Center (Typ P) levererar tryckluft till båda arbetsportarna för synkron fastspänning och kraftbalansreglering. Körs på filtrerad tryckluft inom 0,15~0,8 MPa under smörjfria förhållanden, ventilerna arbetar stadigt vid -20℃ till +70℃. Tillgängliga specifikationer sträcker sig från 4H200 till 4H400 med flera gängalternativ. Utan elektriska komponenter har ventilerna gnistfritt inneboende explosionsmotstånd, väl lämpade för brandfarliga, dammiga och högriskproduktionsplatser. De stöder panelmontering och basinstallation, som ofta används för manuell driftsättning av produktionslinjen, nödavstängning av pneumatisk krets, säkerhetsförreglingsslingor och eftermonteringsbyte av automatiska styrventiler.

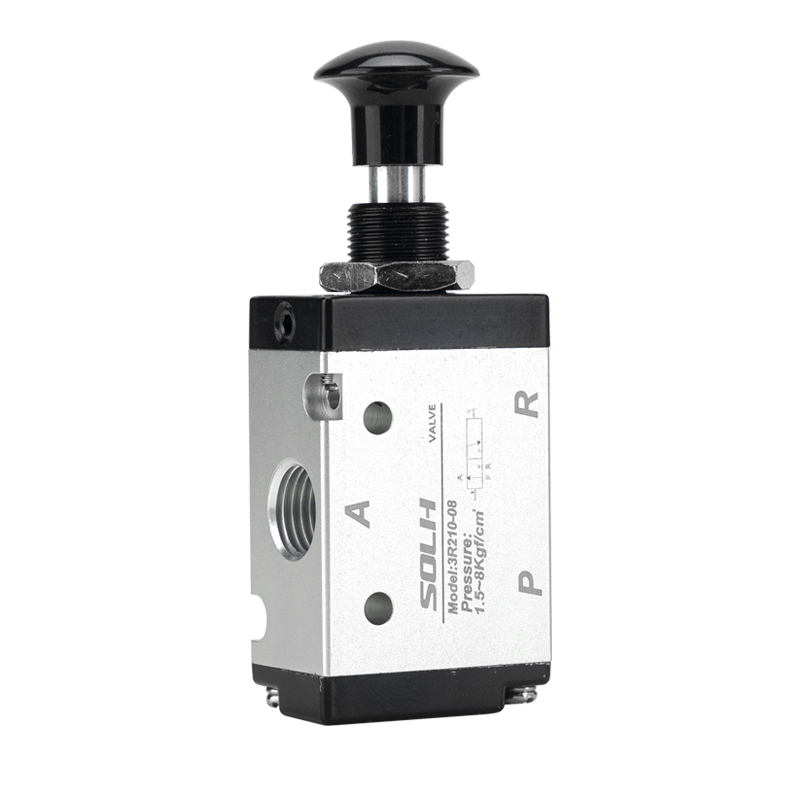

SOLH 3L-serien 3/2-vägs handdragande riktningsventiler följer standard industrispecifikationer med en standard Normally Closed (NC) struktur utrustad med automatisk fjäderretur. Den här manuella pneumatiska ventilen, som drivs via en enkel axiell tryck-draghandtagsrörelse, kräver inga elektriska delar eller pneumatiska drivsignaler, vilket gör den till en egensäker manuell omkopplingskomponent för pneumatiska kretsar. Den används i stor utsträckning för enkelverkande cylindermanövrering, krets på/av-omkoppling, inching idrifttagning och säkerhetsspärrsystem, speciellt idealiskt för fältfelsökning, nödavstängning och explosionsbenägna arbetsmiljöer. Layouten med tre portar överensstämmer med universella industristandarder: P för huvudintag för tryckluft, A för fungerande utgångsport som ansluter enkelverkande cylindrar, och R för avgasport som är kompatibel med standardljuddämpare för att minska avgasljud. Vid normalt frisläppt läge trycker den inbyggda returfjädern precisionsspolen för att täta P-inloppet; port A länkar till R för tryckavlastning för att bibehålla det stängda säkra tillståndet. Manuell dragning av handtaget flyttar spolen för att ansluta P- och A-portar för lufttillförsel för att driva cylinderrörelsen. När den släpps återställer fjädern omedelbart ventilen, minskar luftintaget och släpper ut resttrycket för att förhindra oavsiktlig kontinuerlig drift. Konstruerad med robusta aluminiumlegeringshus och lågfriktionsprecisionsspolar, stöder ventilen smörjfri drift med stabil tätningsprestanda. Fyra storleksklasser från kompakt 3L100 upp till kraftig 3L400 täckgänga specifikationer M5, G1/8, G1/4, G3/8 och G1/2; PT, NPT och G gängalternativ är tillgängliga för att tillfredsställa globala installationskrav. Ventilen stöder panelmontering och basmontering, och delar identiska installationsmått med 3A luftmanövrerade ventiler för sömlöst utbyte mellan manuella och pneumatiska styrlägen. Utan några elektriska komponenter ger den gnistfri drift lämplig för brandfarliga, dammiga och fuktiga verkstäder, vanligen använd för manuell fastspänning, styrning av utstötningscylinder, säkerhetslåsning för utrustningsunderhåll och kombinerade manuella-pneumatiska logiska styrsystem parade med 3A pilotventiler.

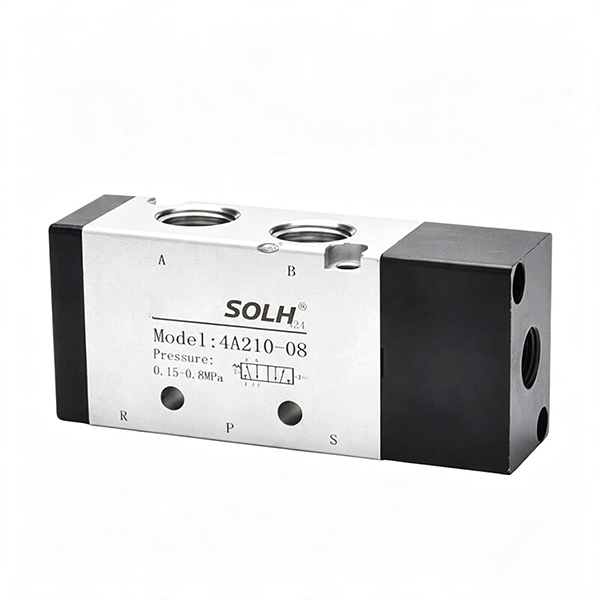

SOLH 4A-serien 5/2-vägs och 5/3-vägs luftstyrda riktningsventiler är den fullständiga pneumatiska motsvarigheten till den klassiska 4V elektromagnetiska magnetventilserien. Drivs helt av externa pneumatiska styrsignaler utan spolar eller elektriska delar inuti, denna ventil uppnår inneboende explosionssäker säkerhet och fungerar som kärnstyrenhet för icke-elektriska pneumatiska slingor, explosionsfarliga områden och säkerhetsförreglingssystem. Den använder högprecisionsspolkonfiguration och robusta aluminiumlegeringshus, delar identiska installationsdimensioner och flödesegenskaper med 4V-serien för sömlöst direkt utbyte och uppgradering mellan elektriskt drivna och fullpneumatiska styrsystem. Standardlayouten med fem portar följer industrins universella specifikationer: P för huvudluftintag, A och B som arbetsportar anslutna till två kammare med dubbelverkande cylindrar för reglering av förlängning och indragning, R och S som avgasportar kompatibla med standardljuddämpare för att reducera driftljud. 5/2-vägs sortimentet tillhandahåller enkel pneumatisk styrning och dubbel pneumatisk styrning. Enkelluftstyrda modeller växlar vid mottagning av styrluftsignaler och återställs automatiskt av inbyggda fjädrar när styrtrycket försvinner för att ge ett felsäkert skydd. Dubbla luftstyrda varianter har inga returfjädrar och låser det aktuella spolläget konstant efter att styrluften kopplats bort, vilket stöder långvarig positionering och tryckhållning utan fördröjd kontrolllufttillförsel. 5/3-vägsversioner är exklusivt dubbel luftdrivna med tre valbara neutrala konfigurationer: stängt centrum (Typ C) tätar alla portar för att låsa cylindrar och förhindra vertikalt fall; avgascentrum (Typ E) ventilerar A/B-portar till atmosfären för tryckavlastning och manuell driftsättning; tryckcentrum (Typ P) matar tryckluft till båda arbetsportarna för synkron fastspänning och kraftbalansjustering. Lämplig för filtrerad tryckluft inom 0,15~0,8 MPa arbetstryck, hela serien stöder smörjfri drift och fungerar tillförlitligt från -20 ℃ till +70 ℃. Den används i stor utsträckning i kemiska anläggningar, målarverkstäder, gruvdrift och andra explosionsriskmiljöer och samarbetar med mekaniska ventiler, handmanövrerade ventiler och luftpilotventiler för att bygga kompletta helt pneumatiska logiska styrsystem för dubbelverkande cylindrar.

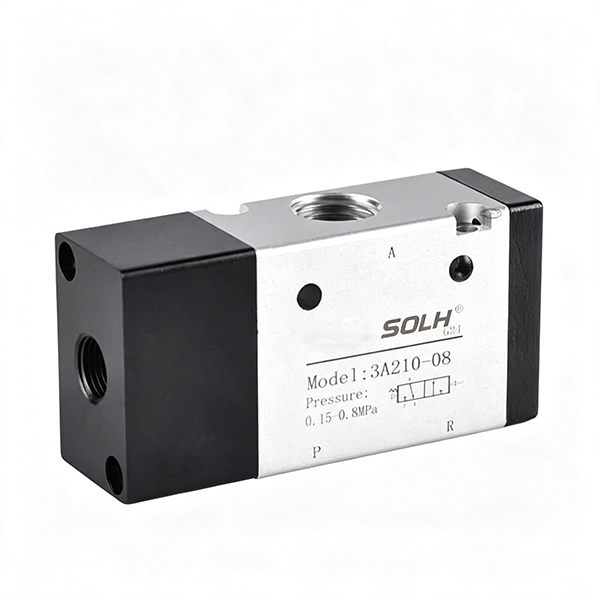

SOLH 3A-serien 3/2-vägs externt luftstyrda riktningsventiler är tillverkade i enlighet med vanliga industristandarder. Drivs helt av pneumatisk signalingång utan några elektromagnetiska spolar, denna serie är konstruerad för att styra förlängning, indragning och tryckhållning av enkelverkande pneumatiska cylindrar. Den fungerar som det kritiska säkerhetskontrollelementet för helt elektriska fria pneumatiska kretsar, farliga explosiva atmosfärer och felsäkra industrimaskiner. Standardlayouten med tre portar följer universella industriella definitioner: P för huvudinlopp för tryckluft, A för arbetsutlopp anslutet direkt till enkelverkande cylindrar och R för avgasport för tryckavlastning och snabb fjäderåterställning. Två kontrollkonfigurationer finns tillgängliga. Enstaka pneumatiska styrmodeller (3A×10) växlar när de tar emot externa luftsignaler och återställs automatiskt via inbyggda fjädrar när styrluftsignalen tas bort för att garantera felsäker återställningsprestanda. Dubbla pneumatiska styrvarianter (3A×20) använder spärrspolstrukturen och låser ventilpositionen konstant även efter att styrluften kopplats bort för att upprätthålla långvarig fastspänning och positionering. Konstruerade med höghållfasta ventilkroppar av aluminiumlegering och precisionsbearbetade spolar, stöder ventilerna oljefri drift under filtrerad tryckluft med filtreringsprecision över 40 μm inom arbetstrycksintervallet 0,15~0,8 MPa. Fyrdimensionella specifikationer från miniatyr 3A100 upp till kraftigt högflöde 3A400 täcker M5 till G1/2 gänganslutningar, och NPT-gängor är valfria för utländska projekt. Utan interna elektriska delar har ventilen en inneboende explosionssäker prestanda, perfekt lämpad för brandfarliga, dammiga och fuktiga arbetsmiljöer. Den stöder slumpmässig flervinklad installation och grenrörsmontering för modulära ventilbankar, brett utplacerade i arbetsstyckets fastspänningsmekanismer, pneumatiska säkerhetsspärrsystem och långvariga positioneringsstationer.
