Pneumatiska komponenter serien

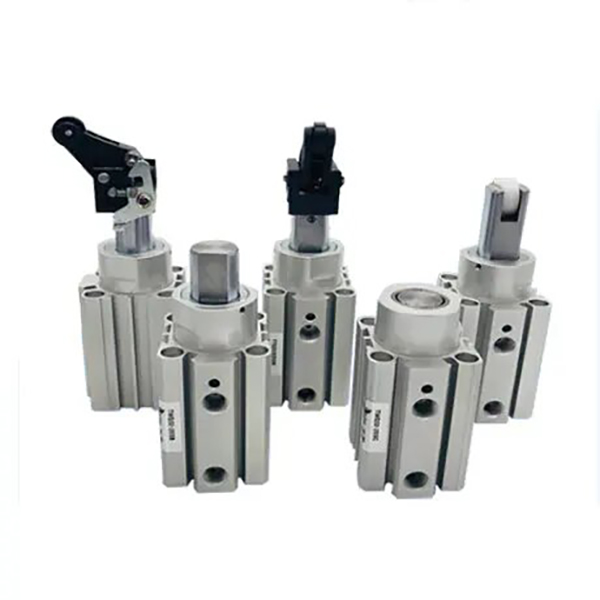

SOLH TWQ kompakta stoppcylindrar med fast höjd levererar kostnadseffektiva begränsningslösningar för 10–150 kg lätta och medelstarka transportpallar. Fyra utbytbara stångändar täcker platt stång, rund stång, rullspak och justerbar hydraulisk buffertspak; rull- och buffertversioner stöder valfri mekanisk självlåsning för att undvika att arbetsstycket studsar. Flänsmontering med fast höjd utesluter höjdkalibrering och snabbar upp installationen på fältet, med fyrsidiga spår för magnetiska sensorer. Oljefri slitstark konstruktion passar elektronik, förpackningar och hushållsmaskiner monteringslinjer. Vår stabila massproduktion garanterar tillräckligt med spotlager, idealiskt för automatiserad blockering och stationspositionering med hög cykel och lågt underhåll.

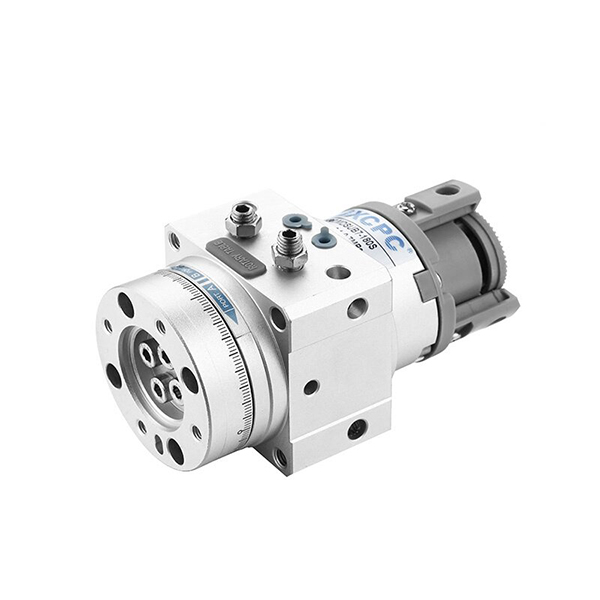

SOLH MSUB integrerade vingroterande cylindrar levererar precisionsroterande rörelser med lågt spel för lätt automatisering upp till 10 kg laster. Med en allt-i-ett roterande bordsstruktur som eliminerar växelspel, stöder den valfri 90°/180° rotation med ±5° finvinkeljustering; den uppgraderade MSUA-versionen uppnår vacklingsprecision inom 0,03 mm. Dess optimerade enkelbladiga struktur har 2–3 gånger högre lastkapacitet än konventionella CRB1-modeller med ett mer kompakt fotavtryck. Flervägsflänsmontering sparar installationsutrymme, medan oljefri tätning säkerställer ren långcykeldrift. Vi upprätthåller en stabil massproduktion och tillräckligt med platsinventering, allmänt antagen för robotisk ledsvängning, elektronisk indexering av arbetsstycken, vändning av delar och små positioneringsplattformar i precisionsmonteringslinjer.

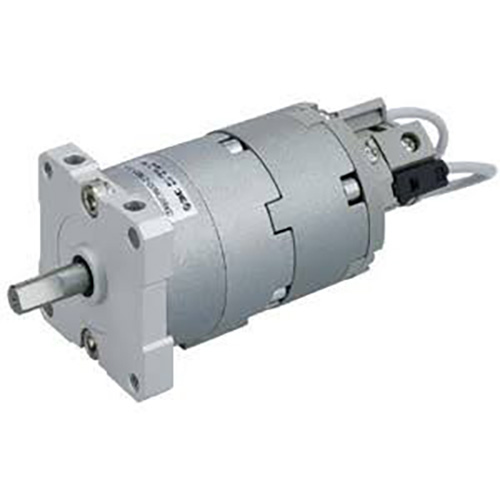

SOLH CRBU2 ultratunna frimonterade roterande ställdon är helt utbytbart med motsvarande SMC-modeller, tillgängliga i hålstorlekar 10/15/20/30/40. Integrerad cylindrisk kropp möjliggör fästefri flervägsfixering, 12 % lättare än CRB2-serien, perfekt för dold installation inuti kompakt integrerad maskineri. Direkt skoveldrift eliminerar växelspel med ultrahög repeterbarhet på ±0,01°. Två skovelvarianter: S enkelvinge för max 270° svängning, D dubbelvinge som levererar dubbelt vridmoment med begränsad 90°/100° rotation. Dubbla rörlayouter erbjuds: standard sidoportar och suffix-E centrala axiella portar. Valfri suffix-W vinkeljusterare realiserar steglöst justerbart slag från 0 till 240°, och inbyggda magnetiska ringar stöder M9BW reed-omkopplare för PLC-gränsåterkoppling. Komposittätning med låg friktion säkerställer oljefri drift med över 5 miljoner servicecykler. Används i stor utsträckning för högfrekventa precisionsrotationsuppgifter med lätt belastning, inklusive 3C miniatyrjiggomsättning, visionkamerapositionering, skruvåtdragningsmekanismer och byte av småvinklar förpackning. Jämfört med basmonterade CRB2 roterande cylindrar, kräver CRBU2 inga monteringsfästen och maximerar utrymmeseffektiviteten, idealisk för robotändeffektorer och smala interna utrustningslayouter.

SOLH CRB1 / CRB2 roterande ställdon av skoveltyp är helt utbytbara med motsvarande SMC-svängcylindrar. Direkt vingdrivning eliminerar växelspel, vilket ger låg roterande tröghet och ultrasnabb respons. CRB2 är den kompakta, lätta serien med hålstorlekar 10~40 mm; enkel skovel stöder upp till 270° svängning medan dubbel skovel begränsar rotationen till 90°/100°, idealiskt för höghastighets miniflipping i trångt utrymme 3C och förpackningsutrustning. CRB1 heavy-duty-serien täcker 50~100 mm hål med fullt lagerstöd och enastående slagtålighet, vilket ger maximalt vridmoment upp till 24 N·m för tung fixtur och stor arbetsstyckesindexering. Enkel skovel erbjuder ett brett svängområde, medan dubbelvinge fördubblar vridmomentet vid samma hålstorlek. Inbyggda gummistötfångare är standard; vinkeljusteringssuffix Z och ihålig axel är valfria, och CDRB-varianter integrerar permanentmagneter som är kompatibla med D-M9B / D-A93 reed-omkopplare. Jämfört med roterande bord med kuggstång och kugghjul från MSQ har cylindrar av skoveltyp slankare kropp och snabbare rotation med noll glapp men ändå svagare radiell och axiell belastningskapacitet, vilket gör dem till det bästa valet för höghastighets lätta roterande uppgifter som kräver stora svängvinklar.

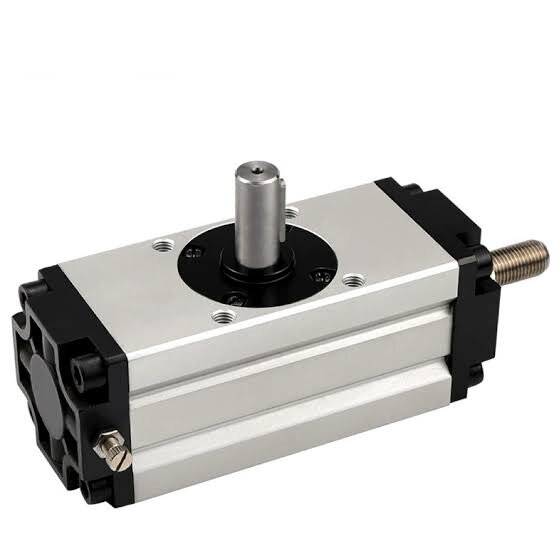

SOLH CRA1 roterande kuggstångscylindrar är pneumatiska svängaktuatorer med högt vridmoment för 10–50 kg medel- och tung automation. Kuggstångsväxel med dubbla kolvar uppnår ett glapp ≤1°, med φ30 modell noll glapp och maximalt 108N·m vridmoment från φ100 hål vid 0,5 MPa. Valfria justerbara luftkuddar i ändarna dämpar tröghetspåverkan under frekvent cykling, medan flera monteringstyper och axelkonfigurationer stödjer flexibel mekanisk anslutning. Oljefri konstruktion säkerställer kontinuerlig drift med lågt underhåll. Vår fabrik har en stabil massproduktion med riklig platsinventering, brett utplacerad för tung arbetsstyckesvängning, industriell ventilmanövrering, tung fixturindexering och robotisk ledrotation över automatiserade monterings- och pipelinekontrollsystem.

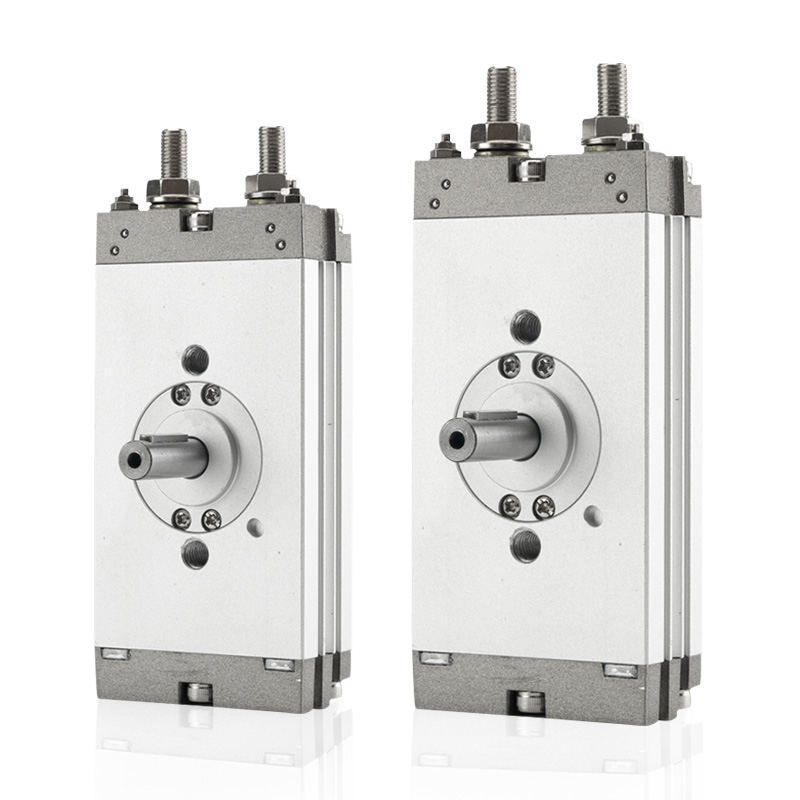

SOLH CRQ2 ultratunna roterande cylindrar med kuggstång och kugghjul antar ingreppsstruktur med dubbla kuggstång för att uppnå exakt rotation med noll glapp, perfekt lämpad för lätt och medelhög automation med begränsad utrymme. Med platt integrerad flänskonstruktion med ultralåg profil utan extra monteringsfästen, stöder den 90°, 180° och valfri 360° helcirkelrotation med ±5° finvinkelkalibrering. Borrningsstorlekar sträcker sig från φ10 till φ40; Större specifikationer finns tillgängliga med justerbara luftkuddar för att dämpa tröghetspåverkan under frekvent cykling. Den magnetiska CDRQ2-versionen stöder installation av magnetomkopplare för PLC-positionssignalkoppling. Oljefri självsmörjande design minskar underhållsarbetet avsevärt. Dessa kompakta svängaktuatorer stöds av stabil massproduktion och tillräckligt med spotlager och används i stor utsträckning i 3C elektroniska PCB-flipping, förpackningsmaskiner, medicinsk automation och precisionsminiatyrindexeringsstationer.

SOLH AF800 / AF900 stora luftfilter med högt flöde är fullt utbytbart med motsvarande SMC-modeller, utrustade med G1¼/G1½/G2-portar och maximalt nominellt flöde upp till 20 000 l/min, designat för huvudledningar för luftkompressorer, centraliserad luftförsörjning i full linje och högflödessystem med flera ventiler med ö-pneumatiska system. Inbyggd centrifugal förseparationsstruktur tar bort över 95 % kondenserat vatten, rost och stora partiklar i förväg; flerskiktiga fiberfilterpatroner erbjuder valfri precision från 2μm till 100μm med standard 5μm för allmänt bruk. Vattenskålen på 45 cm³ stöder tre dräneringslägen: manuell dränering, AD47 NC float auto dränering och AD48-6 NO float auto dränering. Tre skåltyper finns tillgängliga: standard slagtålig transparent PC-skål, kraftig metallskål och explosionssäker metallskål med siktfönster för vätskenivå, medan metallvarianter rekommenderas för målning, litiumbatteriexplosionssäker och oljiga verktygsmaskiner i tuffa miljöer. Hårdanodiserad aluminiumkropp med rak löpare ger lågt tryckfall. Matchas med AR-regulatorer och AL-smörjare för att bilda kompletta AC800/900-luftserviceenheter, brett installerade på framsidan av luftkompressorer för stora CNC-kluster, litiumbeläggningsverkstäder, billackeringslinjer och kemiska explosionssäkra anläggningar, vilket skyddar nedströms magnetventiler, cylindrar och vakuumejektorer för att minska den totala felfrekvensen av pneumatiska systemfel.

SOLH AFFs grovfilter och AM-oljedimmaavskiljare kan kaskadkopplas i serie och är fullt utbytbara med matchande SMC-luftreningskomponenter, som uppfyller ISO8573-1-standarderna för renhet för tryckluft. 1μm AFF-primärfiltret tar bort 99 % kondenserade vattendroppar, damm och rostpartiklar; 0,1 μm AM fin oljedimma avskiljare begränsar restoljehalten under 1 mg/m³ för oljefri ren lufttillförsel. Fullflödesuppställningen sträcker sig från 300 till 14500 L/min med portgängor 1/4"~2". Varje enhet kommer med inbyggd visuell tilltäppningsindikator och lätt vattenskål i rostfritt stål, medan suffix-D normalt öppet flytande automatisk dränering är valfritt. Tryckfallet kontrolleras under 5 kPa med 20 % högre flödeskapacitet än konventionella filter. Modulär kaskadkoppling stöds för kombination med AMD ultrafina aktivt kolfilter, som fungerar som efterbehandlingsutrustning för vatten- och oljeborttagning i flera steg efter luftkompressorer för CNC-maskiner, livsmedels- och läkemedelslinjer, 3C-beläggningsverkstäder och oljefria halvledarprocesser. En flödesmarginal på 1,2~1,5 gånger rekommenderas vid valet, och autodräneringsvarianter är att föredra för 24-timmars obevakad produktion med hög kondensatproduktion.

SOLH ZSE30A / ZSE30AF / ISE30A digitala tryckomkopplare med hög precision är helt utbytbara med matchande SMC-modeller, med ultrahög mätnoggrannhet på ±0,2 %FS med 4-siffrig tvåfärgad röd/grön LCD-skärm. Grön bakgrundsbelysning aktiveras när trycket håller sig inom förinställt säkert område, rött ljus utlöser för övertryck/undertryckslarm; displaylogik kan vändas efter behov. Tre mätområden täcker hela applikationskraven: ZSE30A för enkelvakuum 0~-101kPa, ZSE30AF universellt sammansatt tryck -100~+100kPa, ISE30A standard positivt tryck -0,1~1,0MPa för vanlig 0,4~0,7MPa fabrikslufttillförsel. Varje enhet levereras med 2-kanals oberoende NPN/PNP öppna kollektorbrytarutgångar, med valfri 1~5V analog spänning eller 4~20mA analoga strömsignaler för kontinuerlig PLC-tryckdatainsamling med sluten slinga. Exklusiv funktion för kopiering av parametrar med ett klick överför inställningar från en masterenhet till upp till 10 slavenheter, vilket drastiskt minskar antalet idrifttagningsfel. Drivs av DC12~24V brett spektrum, utrustad med M5/Rc1/8-port och IP40 dammtät klassificering. Bred utplacerad för övervakning av cylinderklämningstryck, vakuumchuckadsorptionsfellarm och tryckövervakning i realtid över alla automatiska pneumatiska kretsar, överträffar traditionella mekaniska tryckomkopplare i precision, fjärrsikt och signalexpanderbarhet.
