Pneumatiska komponenter serien

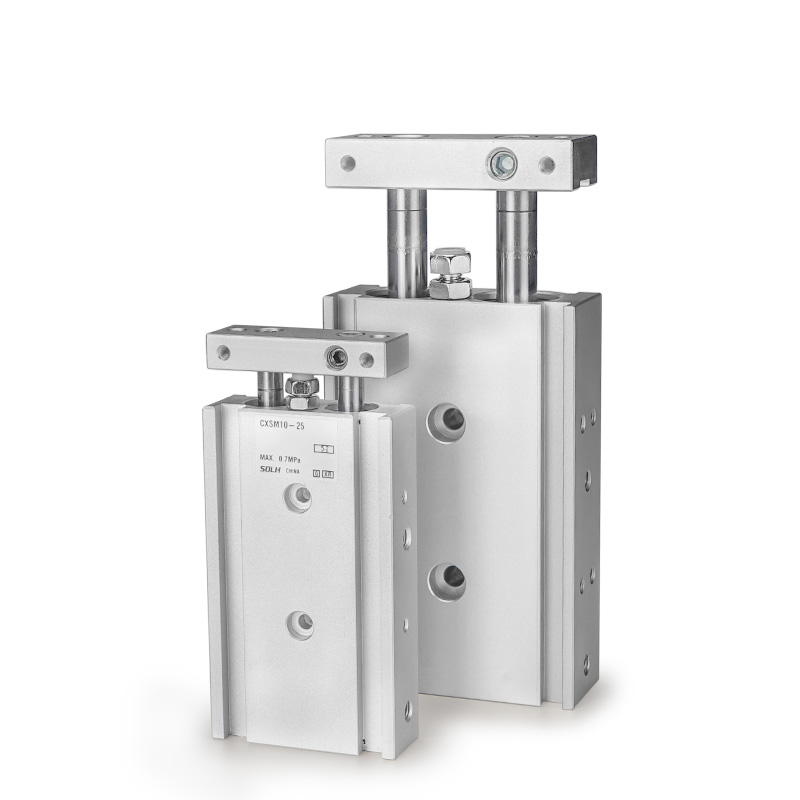

SOLH CXS högstyv tunn dubbelstavscylinder är helt utbytbar med original SMC CXS-serien. Konstruerad med integrerade koaxiala dubbla kolvar och dubbla styrstänger för synkron aktivering, levererar den nästan dubblerad dragkraft jämfört med enkelkolvcylindrar med identisk hålstorlek med stabil antirotationsnoggrannhet på ±0,1°. Dess integrerade styrstruktur ger starkt motstånd mot sido- och excentriska belastningar utan externa hjälpstyrningar. Fyra kärnundermodeller finns tillgängliga: CXSM med glidlager i metall har enastående slitstyrka, dammtät prestanda och överlägsen sidobelastningskapacitet för låghastighetspositionering, pressande och dammiga miljöer; CXSL kullager har ultralåg friktion och mjuk rörelse med maximal hastighet upp till 400 mm/s för högfrekvent höghastighets pick-and-place; CXSWM/CXSWL dubbelgenomgående stavversioner tillåter fixturinstallation på båda stavändarna för bilateral synkron lyftning och centreringsöverföring. Dubbla gummibuffertar är standard; AZ luftbuffert är tillval för φ20/25/32 stora hål för att absorbera våldsamma höghastighetspåverkan. Suffix Z betecknar inbyggda magnetiska ringar för direkt installation av D-M9B, D-A93 och andra positionssensorer; icke-magnetiska varianter finns tillgängliga för magnetiskt känsliga arbetsförhållanden. Tillvalet förlängningslås P och indragningslås R kan låsa kolven i angivna lägen. Tresidig montering (botten, topp, sida) stöder olika kompakta mekaniska layouter, brett utplacerade i precisionsplockning, materialöverföring, positionering och lätta pressningsprocesser för 3C-elektronik och allmänna automationsproduktionslinjer.

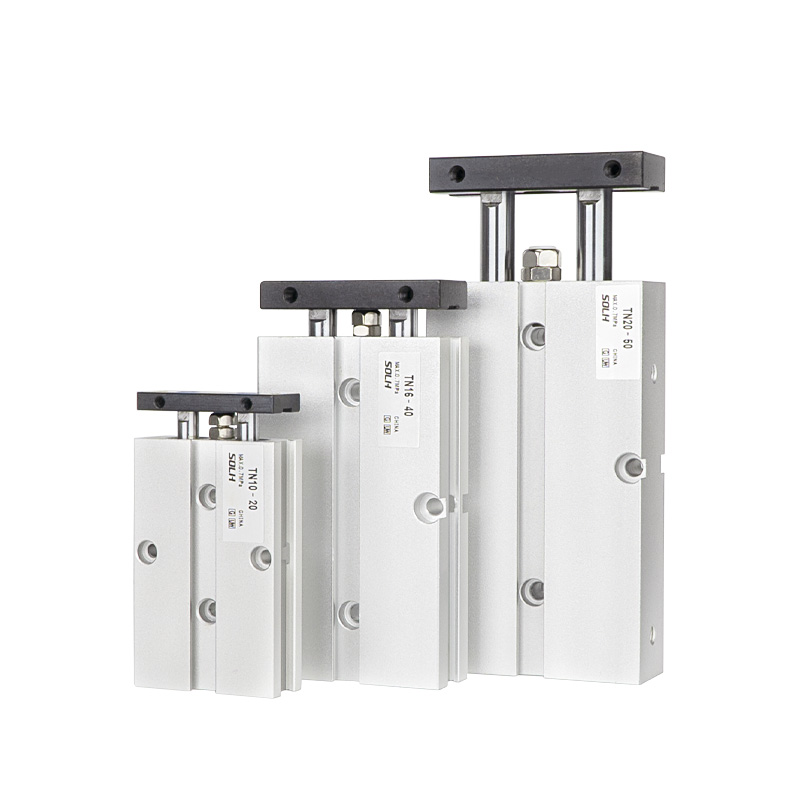

Den kostnadseffektiva SOLH TN-cylindern med dubbla axlar har en enkelkolvs dubbel styraxelstruktur med glidlagerstyrning för kompakt layout och utmärkt kostnadsprestanda. Den levereras fabriksutrustad med inbyggda magnetiska ringar och en justerbar främre gummibuffert för finjustering av slag, vilket ger en antirotationsnoggrannhet på ±0,2°. Synkroniserade dubbla axlar begränsar vridning och svängning för att tåla lätta excentriska belastningar i sidled. Trevägsmontering (topp, botten, sida) är tillgänglig, och sidospår stödjer direkt installation av magnetomkopplare utan extra fästen. Två typer levereras: standard enändsstång TN och dubbelstång TNW, med TNW som tillåter fixturmontering på båda stångändarna för dubbelriktad synkron centreringsrörelse. Jämfört med TR-serien har TN mindre dimensioner och lägre kostnad utan alternativ med φ6-hål; Jämfört med CXS/CXSJ dubbelkolvcylindrar ger TN enkel dragkraft med uppenbara kostnadsfördelar men ändå lägre precision och lastkapacitet. Dess arbetstryck sträcker sig från 0,15 till 1,0 MPa och anpassningsförmågan till omgivningstemperaturen täcker −20℃~70℃. Den används i stor utsträckning för positionering av lätt last, enkel pressning, stopp av arbetsstycket och kortdistansöverföring för allmänna automationsstationer med måttliga precisionskrav och kostnadskontrollkrav. Den magnetiska ringen av S-typ är standard för hela serien och kan inte tas bort; standard Rc-gänga kan anpassas till G-gänga eller NPT-gänga för utländska projekt.

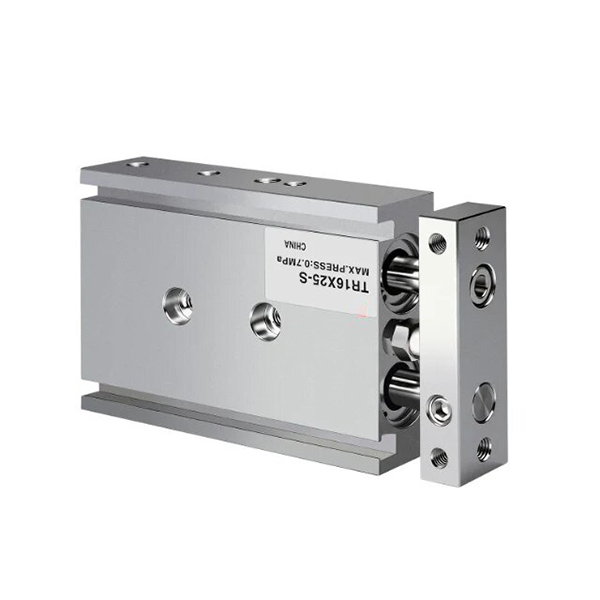

SOLH TR dubbelaxelcylinder är tillverkad i enlighet med JIS industristandarder. Den antar en enkolvs dubbel styraxelstruktur matchad med förlängda glidlagerbussningar, med hög strukturell styvhet, utmärkt torsionsmotstånd och stark anti-avböjningskapacitet överlägsen kostnadseffektiva TN dubbelaxelcylindrar. Borrningsstorlekar sträcker sig helt från φ6 till 32 mm, inklusive standard enkelstavs TR, dubbelstång TRW och lätta kompakta TRJ-varianter. Antirotationsnoggrannheten når ±0,1° för hål ≥16 mm och ±0,2° för φ6/φ10 små hål; dubbla axlar begränsar svängningsavvikelsen för att garantera stabil drift under långa slag. En justerbar främre gummikuddsdyna samverkar med fast bakre buffert för slagtrimning, stötdämpning och ljudreducering. Trevägsmontering (topp, botten, sida) och valfri dubbelsidig portning är tillgängliga; sidospår tillåter direkt montering av magnetomkopplare utan extra fästen. Inbyggda magnetiska ringar märkta med suffix S är standard, medan icke-magnetiska skräddarsydda versioner erbjuds för magnetiska störningar känsliga tillfällen. Arbetstrycket varierar mellan 0,15~1,0 MPa med arbetstemperatur från -20℃ till 70℃. Standard Rc-gänga kan konverteras till G-gänga eller NPT-gänga för utländska ingenjörsprojekt. Skiljer sig från CXS dubbla cylindrar: TR ger enkel dragkraft med framträdande mekanisk styvhet och stabil sidobelastningsmotstånd i långa applikationer; CXS har dubbla kolvar för dubbel dragkraft, lägre friktion och jämnare höghastighets fram- och återgående rörelse lämpad för högfrekvent kortslags pick-and-place. Används i stor utsträckning inom precisionspositionering, arbetsstyckespressning, långdistansstopp och överföring och allmänna automationsstationer som kräver tillförlitlig styrning under medellätt belastning.

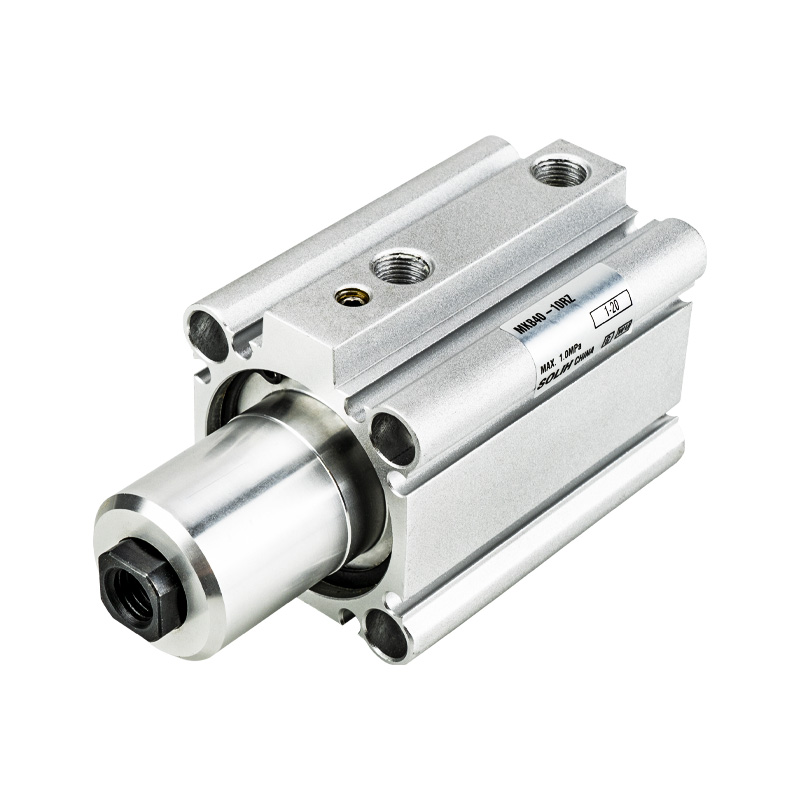

SOLH MK (vanligen kallad MKB) är en kombinerad pneumatisk cylinder som integrerar 90° rotation och linjär nedåtspänning, utbytbar med vanliga MKB-serier. Hålstorlekar täcker φ12~φ63 och spännslag varierar från 5 mm till 50 mm. Dess totala längd är förkortad med 3~10 mm jämfört med konventionella MK2-modeller för en mer kompakt layout. Det tillåtna tröghetsmomentet uppgraderas tre gånger för att klara höghastighetsklämning av högtröghetsarbetsstycken, och den maximala spännkraften för φ63-hålet når 12,4 kN under 0,5 MPa för pålitlig hållning av tung last. Arbetscykel: dra in uppåt → 90° vänster-/högervridning → förläng för fastspänning; släppet följer omvänd sekvens. Fast 90° rotationsvinkel med tolerans ±5° säkerställer stabil repetitiv positionering. Förutom φ20- och φ25-hål med endast 2-sidig sensormontering, stöder andra storlekar 4-vägs magnetomkopplarinstallation för snygg ledning utan störningar. Genomgående hål och dubbeländade gängade hål möjliggör direkt montering och flänsinstallation. Dubbelsidiga gummibuffertar minskar stötar, vibrationer och buller; oljefri design tillfredsställer rena och dammfria arbetsmiljöer. Inbyggda magnetiska ringar fungerar med positionssensorer för att övervaka kläm-/frigöringsstatus; medurs RZ och moturs LZ rotationsriktningar är valfria. Det används i stor utsträckning i verktygsmaskiner, svetspositionering, stämplingsfixering, precisions 3C-komponenter, halvledarbrickklämning och fixturvippbegränsning. Det förenklar den mekaniska designen och sparar installationsutrymme genom att integrera rotations- och klämfunktioner. Välj hålstorlek med spännkraft ≥ faktisk belastning × 1,5 säkerhetsfaktor och reservera 3~5 mm slagmarginal för att undvika mekanisk kollision.

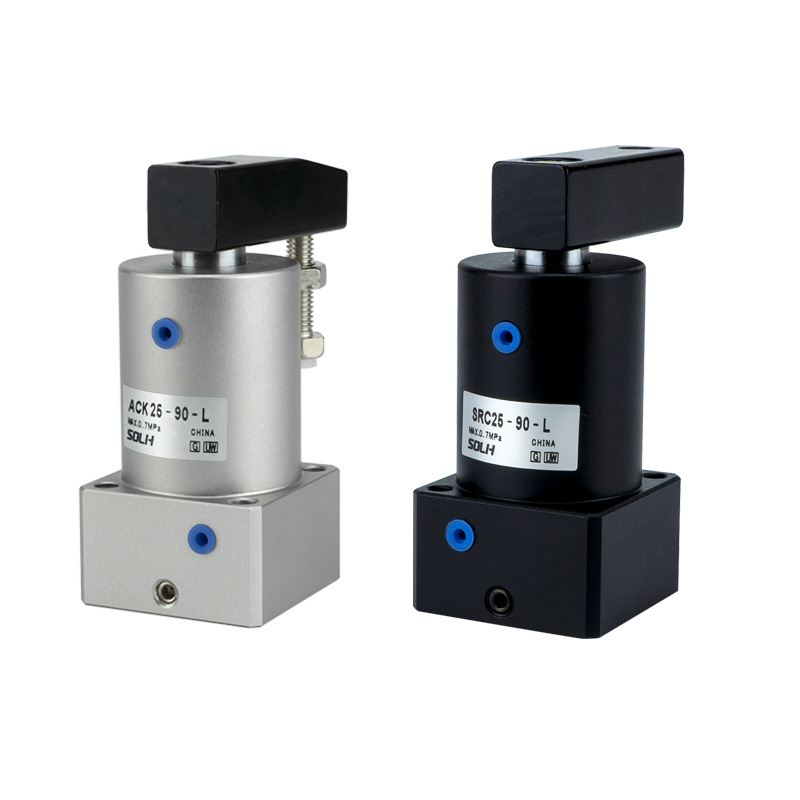

SOLH ACK vinkelcylinder integrerar integrerad sammansatt rörelse med standard 90° rotation / valfri 180° vridning plus linjär nedåtspänning, med hålstorlekar från φ25 till φ63. Den har en stödstruktur med tre styrspår som kärndesign, vilket ger överlägsen strukturell styvhet och starkt motstånd mot excentriska belastningar, vilket uppnår hög vinkelpositioneringsnoggrannhet på ±1,5°, bättre än vanliga roterande klämcylindrar. Två strukturella typer finns tillgängliga: ACK med enkel tryckplatta för smala arbetsstycken och ACKD dubbeltryckplatta för breda arbetsstycken; moturs vänsterrotation (L) och medurs högerrotation (R) är valbara för att matcha layouten på plats. Arbetscykel: kolvstången dras in och lyfts upp → roterar för att undvika interferens med arbetsstycket → sträcker sig nedåt för fastspänning; frigöringen går i omvänd ordning för återställning. Kolvstången är gjord av värmebehandlat legerat stål, cylinderröret genomgår hård anodisering, matchat med importerade högpresterande tätningsringar för att uppnå utmärkt slitstyrka, korrosionsbeständighet, lågt luftläckage och lång livslängd. Fyra bottengenomgående hål stödjer direkt installation och flänsmontering; Inbyggda sensorspår underlättar montering av magnetomkopplare för att övervaka kläm- och frigöringsstatus. Varje borrning är utrustad med fast standardspännslag; den maximala klämkraften på φ63 når 1050 N under 0,5 MPa arbetstryck. Arbetstrycket varierar 0,15~1,0 MPa med bred temperaturanpassningsförmåga från -20 ℃ till 80 ℃. Det används i stor utsträckning inom verktygsmaskiner, svetspositionering, antiväxlingsfixering för stämplingsprocesser, fixturklämning av elektroniska brickor och positionering för omsättningsmekanismer. Den ersätter separata roterande och spänncylindrar för att förenkla den mekaniska layouten och spara installationsutrymme. Välj rätt hålstorlek med teoretisk spännkraft ≥ faktisk belastning × 1,5 säkerhetsfaktor, och reservera 3~5 mm slagmarginal mot mekanisk kollision.

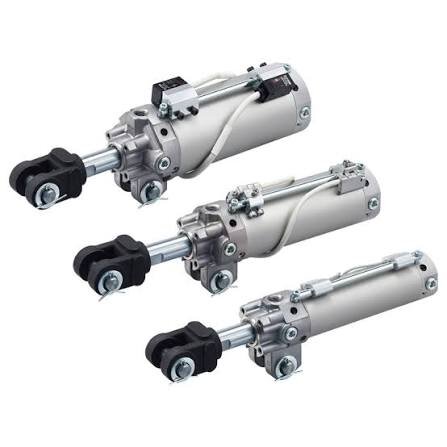

SOLH CKG1 & CKP1 stångmonterade kraftiga klämcylindrar riktar in svetsning på arbetsförhållanden med hög magnetisk interferens. Utrustad med dedikerade antimagnetiska sensorer som stöder trevägsinstallation, passar CKG1 vanliga AC magnetiska svetsscenarier medan uppgraderad CKP1 motstår AC&DC starka magnetfält för högfrekvent punkt- och bågsvetsning. Inbyggd luftbuffert säkerställer en stadig tung klämkraft upp till 12,32 kN. Vår fabrik äger mogna massproduktionslinjer med tillräcklig platsinventering, allmänt tillämpad i fordonssvetsarmatur och verktygsmaskiner för fastspänningsprojekt globalt. Direkt utbytbar med traditionell CK1-serie utan fixturmodifiering.

SOLH RSQ pneumatiska stoppcylindrar med fast höjd fungerar som standard gränsställdon för automatiserade transportörsystem. Utrustade med tio utbytbara stångändar inklusive hydrauliska buffertspakstilar för kraftig stötdämpning, stödjer de fyrsidig magnetisk brytarkoppling och oljefri långcykeldrift. Till skillnad från höj- och sänkbara RSG-modeller, minskar dess fasta stela ram avsevärt felsökningstiden på plats. Vår stabila massproduktion säkerställer tillräckligt med spotlager; dessa stoppare är allmänt utplacerade på elektroniska monteringslinjer, rullbanor och tunga pallplaceringsstationer globalt, och levererar tillförlitlig blockering av arbetsstycket till överkomlig kostnad och stark slagtålighet.

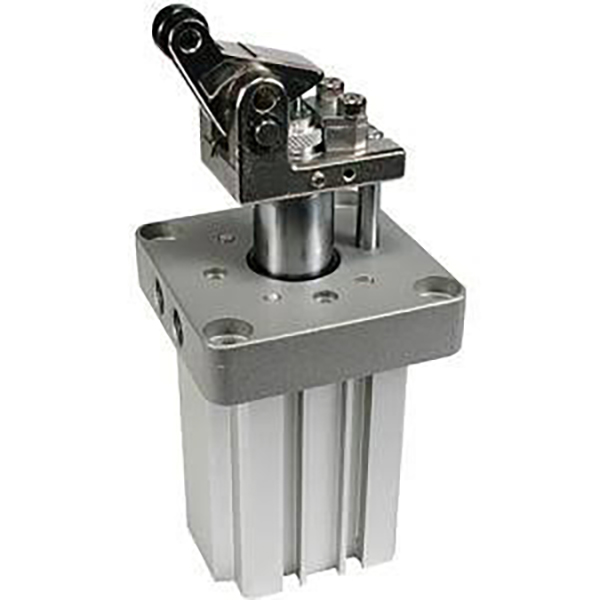

SOLH RS2H kraftiga stoppcylinder är en uppgraderad ersättning av RS1H för 50–500 kg tunga palltransportörer. Den har 30 % förbättrad stoppkraft, inbyggd justerbar hydraulisk buffert och dubbla harts/kolstålrullar för att effektivt absorbera våldsamma stötar. Kompakt lättviktsdesign förkortar installationsutrymmet samtidigt som det är fullt utbytbart med RS1H utan fixturmodifiering. Utrustad med valfri anti-rebound-låsning och manuell frigöring, passar den billogistik, svetsverktyg och automatisk blockering av tung last i lager. Vår fabrik stödjer massproduktion med tillräcklig lagerförsörjning, oljefri struktur garanterar en stabil drift under långa cykler för högfrekventa tuffa verkstadsmiljöer.

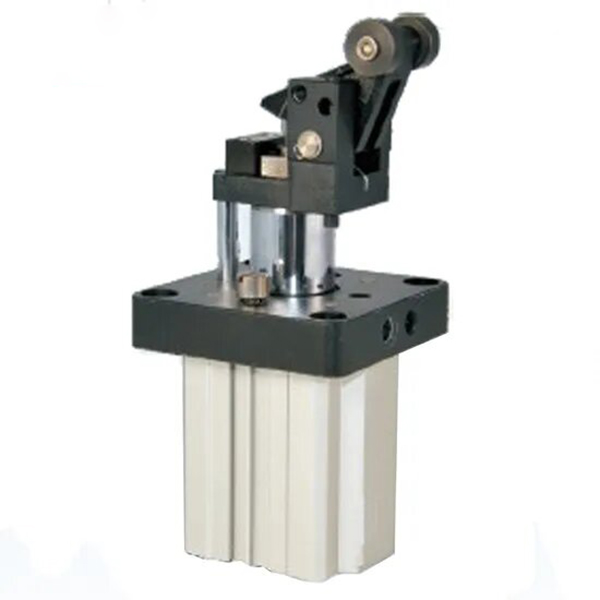

SOLH TWH & TWM spak rullstoppcylindrar är skräddarsydda för 30–300 kg medellång till tung transportörspallpositionering. Valfri inbyggd mekanisk självlåsande struktur stoppar effektivt arbetsstyckets studs och växling; graderade hydrauliska buffertar inkluderar fast dämpning för små hål och inställbar dämpning för stora specifikationer för att uppnå skonsam stötdämpning. TWH dubbelverkande ger maximal stoppkraft för högfrekventa tunga cykler, medan TWM med inbyggd fjäder utlöser automatisk frigöring när strömmen slås av för platssäkerhet. Standardflänsmontering och fyrsidig magnetisk brytarinstallation förenklar montering på plats. Med stöd av vår stabila massproduktion och tillräckligt med spotlager, används dessa proppar brett i intelligent lagerhållning, fordonsmontering och svetsfixturbegränsning med oljefri långtidsdrift.
