Pneumatiska komponenter serien

SOLH RM-serien magnetisk koppling stavlös cylinder är designad för att vara utbytbar med Airtac motsvarigheter. Den antar beröringsfri magnetisk synkrondrift och helt sluten cylinderstruktur för noll läckage och dammfri drift, lämplig för oljefria rena miljöer inom elektronik-, medicin- och livsmedelsindustrin. Borrningsstorlekar sträcker sig från φ10 till φ40 mm med maximal slaglängd på 2000 mm, som arbetar inom ett brett industriellt temperaturområde på -20℃~70℃ och har ett minsta starttryck på 0,15 MPa. Fyra konstruktionsvarianter finns tillgängliga: RMS grundtyp utan inbyggda styrningar som kräver externa skenor och ändfästen till lägsta kostnad; RMT standardtyp integrerad med dubbla styrstänger och glidlager för att motstå vanliga sidobelastningar utan extra styrningar för enkel installation; RMTL-precisionsversion med utökade högprecisionsstyrstavar som uppnår ±0,1 mm repetitiv positioneringsnoggrannhet; RMH kraftig förstärkt glidtyp med stark antiavböjningskapacitet för oberoende lastbärande. Standard gummibuffertar med dubbla ändar är utrustade, med valbara justerbara buffertar och externa hydrauliska buffertar för stabil rörelse upp till 500 mm/s. Valfria magnetomkopplarsatser matchar D-M9-sensorer för återkoppling av positionssignal. Inbyggda styrstrukturer minskar extra kostnader för inköp och montering av externa linjära styrningar. Den levererar enastående kostnadsprestanda jämfört med SMC CY1- och CY3-serierna, som ofta används vid långväga materialtransporter, skyddande dörraktivering och utrymmesbesparande eftermontering av konventionella dragstångscylindrar på automatiserade produktionslinjer med medelstor budget.

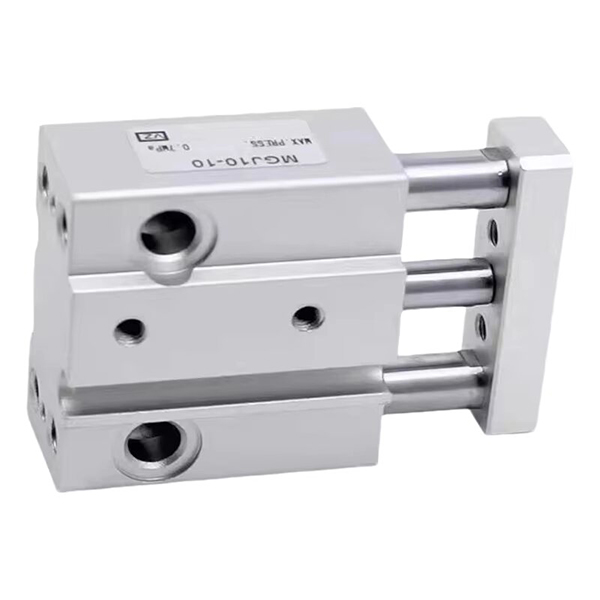

SOLH MGJ ultrakompakt mini styrstångscylinder är fullt utbytbar med SMC standardprodukter, utvecklade exklusivt för miniatyrautomation. Den levererar endast två små hålstorlekar φ6 mm och φ10 mm med ultrakorta slag från 5 mm till 20 mm. Inbyggda dubbla styrstänger och integrerad styrram ger ultraexakt antirotationsprestanda inom ±0,1°, vilket förhindrar vinkelförskjutning under fastspänning och montering av mikrokomponenter. Extremt lätt struktur väger bara 27,3 g för MGJ6-5-modellen. Dubbla monteringsytor (botten och baksidan) och ensidig centraliserad rörledning och ledningar underlättar snygg layout för täta flercylindriga arrangemang. Genom att anta oljefri underhållsfri struktur med gummibuffertar med dubbla ändar, stöder den stabil högfrekvent fram- och återgående rörelse inom -10 ℃ ~ 60 ℃. Används i stor omfattning inom precision av elektronisk komponentklämning, PCB-positionering, miniatyrventilmanövrering av medicinsk utrustning, provtagning av nållyft, mikroförskjutningsjustering i halvledarrengöringsverkstäder och finjustering av optiska linser. Jämfört med standard MGP kompaktcylindrar har den drastiskt reducerad total dimension, perfekt tillfredsställande mikrodragkraft, begränsat installationsutrymme och högprecisions antirotationspositioneringskrav för miniatyrautomation.

SOLH MGP-seriens tunn kompakta styrstångscylinder är dimensionellt utbytbar med äkta SMC-produkter. Den antar en integrerad struktur av cylindertrumma, dubbla styrstänger och precisionslager med inbyggt vridmotstånd och kraftfull lateral lastkapacitet utan externa styrtillbehör. Dess platta smala struktur minskar 17%~24% vikt jämfört med konventionella cylindrar, perfekt lämpad för kompakta automatiseringsoperationer som pressning, positionering, lyft och arbetsstyckeöverföring. Tre undertyper klassificerade efter lager täcker olika arbetsförhållanden: MGPM med glidbussningar av metall har enastående slitstyrka och dammtät prestanda för tunga sidobelastningar och dammigt cykliskt arbete i låg hastighet; MGPL kulbussningar ger ultralåg friktion och mjuk rörelse för frekvent fram- och återgående höghastighetsrörelse; MGPA nollspelningskullager med hög precision uppnår antirotationsnoggrannhet upp till ±0,01 mm för precisionspassning och kalibrering. Hålstorlekar sträcker sig från φ12 till 100 mm med standardslag på 5~300 mm. Standard gummibuffertar med dubbla ändar är utrustade, medan AZ-luftkuddsbuffertar är valfria för hål över 20 mm för att absorbera allvarliga stötar under höghastighetståg för tunga rörelser. Inbyggda kortplatser stöder direkt installation av D-M9, A93 magnetomkopplare utan extra fästen för snygg kabeldragning. Drifttrycket sträcker sig från 0,12 MPa till 1,0 MPa med ett lägsta manövertryck på 0,1 MPa under en omgivningstemperatur på -10℃~60℃. Bred utplacerad inom elektronisk PCB-positionering och pressning, inspektionsjigglyftning, förpackningsmatning och allmän automationsbegränsande fastspänning, fungerar den som ett mycket mångsidigt integrerat styrt pneumatiskt ställdon.

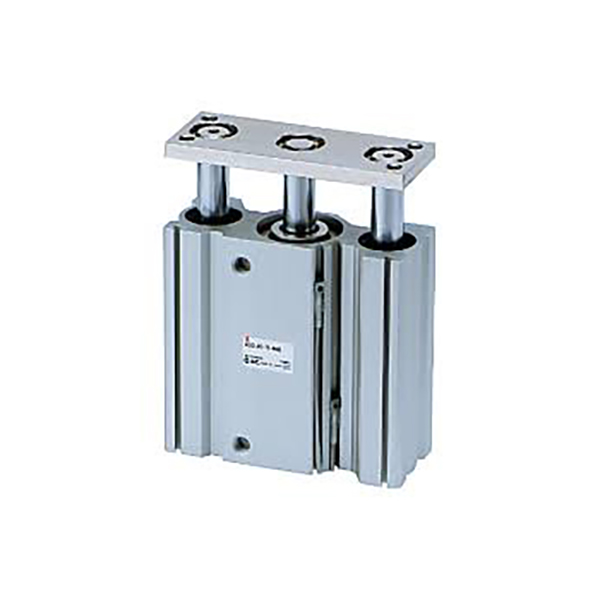

SOLH MGQ-seriens ultratunn integrerade styrstångscylinder är helt utbytbar med original SMC-specifikationer. Den integrerade strukturen av cylindertrumman och styrstänger skär den totala tjockleken med 50 % jämfört med konventionella styrda cylindrar för att avsevärt spara installationsutrymme. Den täcker hålstorlekar φ12~100 mm och standardslaglängder 25~250 mm, erbjuds i två konfigurationer: MGQM kollegering glidlager och MGQL högprecision kullager. Den symmetriska dubbla styrstångsstrukturen ger enastående motstånd mot sidobelastning, avböjning och vridning. MGQL kullagerversionen uppnår en antirotationsnoggrannhet på ±0,04°~±0,08°, medan MGQM glidlager har utmärkt slitstyrka, dammtät prestanda och kostnadsfördelar för tunga dammiga förhållanden. Standardkonfigurationer inkluderar inbyggda magnetiska ringar, gummibuffertar med dubbla ändar och oljefri underhållsfri drift. Tillvalet XB6 högtemperaturvariant fungerar stadigt upp till 150 ℃. Flera monteringshål är reserverade på cylinderkroppen; magnetiska strömbrytare kan monteras på fyra sidor för hål ≥32 mm, och flänsar/fotfästen stödjer flervinklar montering. Med ett lägsta arbetstryck på 0,1 MPa är det allmänt använt för positionering och lyft av transportbandstoppar, PCB-utkastning och krympning i 3C-elektronik, grindmanövrering för förpackningsmaskiner och jiggdomkraft. Den ersätter separata cylinder plus externa styrenheter för att förenkla mekanisk design. Jämfört med standard MGP och tunga MGG-serier, har MGQ den tunnaste profilen och optimal prestanda för högprecisionsdrift i trånga installationsutrymmen.

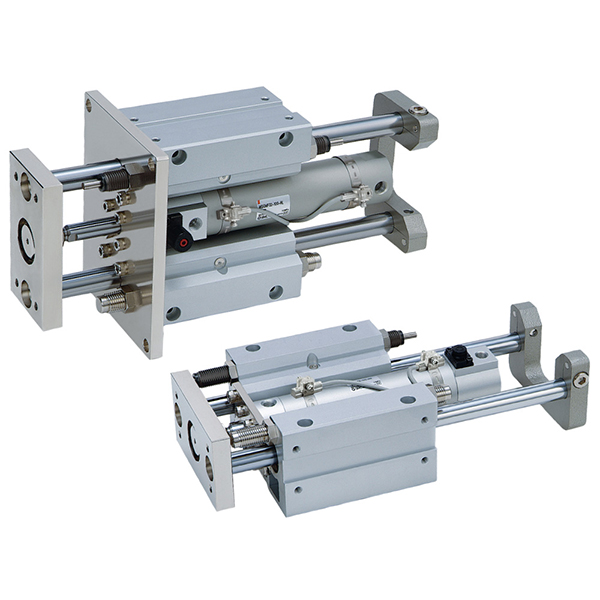

SOLH MGG-seriens kraftiga långslagscylinder för styrstång är dimensionellt utbytbar med motsvarande SMC tunga cylindrar. Konstruerad med en rund pipa plus externt anordnade dubbla styrstavar med stor spännvidd, ger den enastående strukturell styvhet. Dess belastningskapacitet i sidled är tre gånger större än vanliga styrda cylindrar, vilket undviker att kolvstången hänger under långa slag och strukturell avböjning under excentriska tunga belastningar. Hålstorlekar sträcker sig från φ20 mm till 100 mm med två versioner: MGGM kollegering glidlager och MGGL högprecision kullager. Den maximala standardslaglängden når 1300 mm, vilket kraftigt överskrider slaglängden för MGP- och MGQ-serierna. Inbyggda hydrauliska buffertar med dubbla ändar kommer som standard för att absorbera massiv stötenergi som genereras under långväga höghastighetsdrift, vilket effektivt sänker buller och skyddar utrustning. MGGM glidlager har enastående slitage- och stöttålighet för tunga dammiga miljöer och intensiva transportbandstopp; MGGL kullager realiserar ultralåg friktion och mjuk rörelse med högsta antirotationsnoggrannhet upp till ±0,02°, idealiskt för högprecisionspositionering på långa slag och höghastighets cyklisk rörelse. Den delade modulära designen möjliggör separat demontering och utbyte av cylindertrumman och styrenheten för lågkostnadsunderhåll. Tillgängliga monteringsformer inkluderar grundläggande ytmontering och frontflänsinstallation; Tillvalen täcker slaglängdsjustering av J-typ (0~50 mm inställningsområde) och XB6 högtemperaturvariant som fungerar stabilt mellan -10 ℃ och 150 ℃. Inbyggda magnetiska ringar är standard, med spår i flera riktningar för flexibel montering av magnetomkopplare. Driftstryckintervall 0,1~1,0 MPa med maximal körhastighet upp till 1000 mm/s. Används i stor utsträckning på vertikala lyftplattformar, långdistansöverföring av tunga pallar, tunga stopppositioner och stor jiggutkastning, och ersätter den kombinerade lösningen med vanliga cylindrar plus separata tunga styrstolpar för att förenkla mekanisk design, och fungerar som det föredragna pneumatiska ställdonet för tunga, långa och slagkraftiga automationsapplikationer.

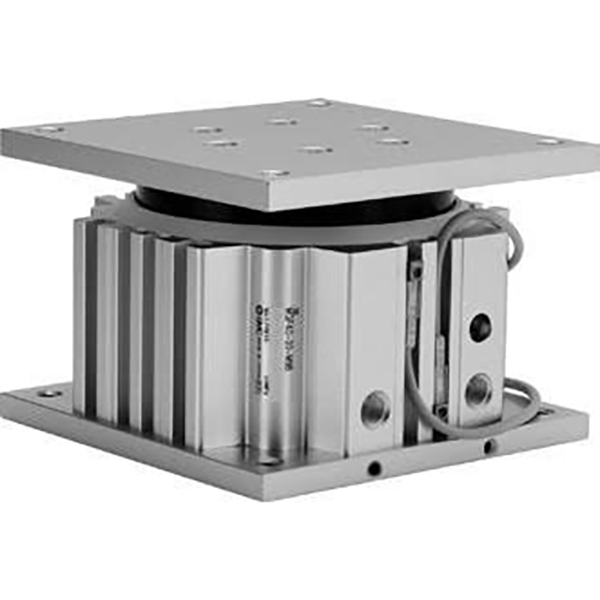

SOLH MGF lågprofilstyrbordscylinder är fullt utbytbar med matchande SMC-motsvarigheter. Designad med en integrerad koncentrisk styrhylsa med stor diameter, bryter den riktningsbegränsningen hos traditionella cylindrar med dubbla styrstavar och levererar enhetlig 360° anti-avböjningsprestanda mot excentriska belastningar. Dess totala installationshöjd är reducerad med 15%~20% jämfört med MGQ-serien för en ultraplatt kompakt layout. Tillgängliga hålstorlekar: φ40, φ63, φ100 mm med korta standardslag som sträcker sig från 30 mm till 100 mm, optimerade för tunga korta slag. Inbyggda antirotationsstift ger extremt högt tillåtet vridmoment upp till 409 N·m för φ100-modellen, stabilt under excentrisk kraft från alla riktningar utan fastklämning eller förskjutning, med en maximal antirotationsnoggrannhet på ±0,05°. Dubbelriktad topp- och bottenmontering stöds; T-spår på tre sidor av kroppen möjliggör installation av magnetomkopplare på fyra sidor. Standard gummibuffertar med dubbla ändar och oljefri underhållsfri drift är utrustade. Den 10-prefixade lågdammrengöringsversionen uppfyller stränga krav från halvledare, 3C-elektronik och medicinska verkstäder. Cirka 15 % lättare än konventionella strukturer, är den allmänt använd för upplyftning av arbetsstycket, utkastning av jigg, vändning av stationsindexering och tung tryckning på korta avstånd, eftersom det är det idealiska kompakta pneumatiska ställdonet som kräver rundstrålande anti-avböjning och hög vridmomentkapacitet inom begränsat installationsutrymme.

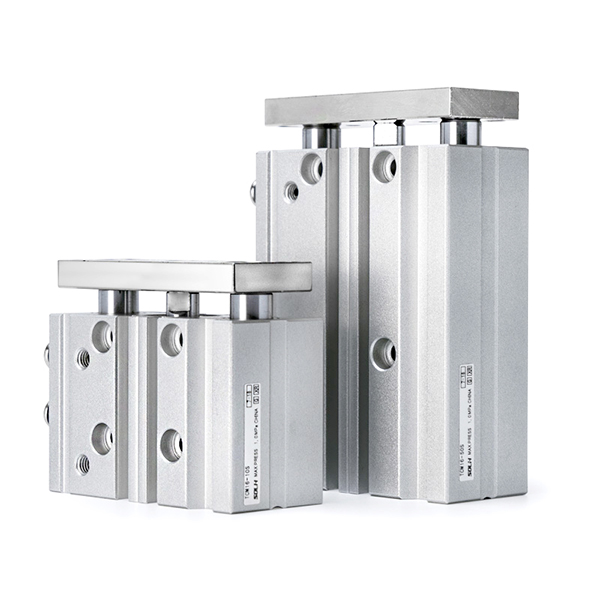

SOLH TC-seriens treaxliga styrstångscylinder är en direkt drop-in-ersättning för SMC MGP-serien. Den har en integrerad treaxlig struktur som består av två styrstänger plus en central kolvstång, med ultrahög styvhet. Dess torsionsmotstånd och belastningskapacitet i sidled är mer än dubbelt så högt som för konventionella cylindrar med dubbla styrstavar, vilket effektivt förhindrar avböjning och positionsförskjutning. Tillgängliga hålstorlekar sträcker sig från φ6 mm till 100 mm med två kärnvarianter: TCL precisionskullager ger ultralåg friktion och mjuk rörelse för högfrekventa lyft och precisionspositionering; Glidlager av typen TCM mässingslegering har överlägsen slitstyrka och slagtålighet för tunga belastningar, dammiga miljöer och transportbandsstopp. Standardslag täcker 5 mm till 500 mm. Valfria konfigurationer inkluderar slagjustering av J-typ (max 50 mm justerbart område) och -T högtemperaturversion som arbetar stadigt från -20 ℃ till 120 ℃. Standardkonfigurationer inkluderar inbyggda magnetiska ringar, gummibuffertar med dubbla ändar och oljefri underhållsfri drift. Monteringshål i flera riktningar och spår på fyra sidor för magnetomkopplare är integrerade, medan dubbla luftportar på toppen och sidan möjliggör flexibel rörlayout. Tillbehör till fläns och fotfäste stödjer mångsidiga installationsriktningar. Drifttrycket sträcker sig från 0,1 MPa till 1,0 MPa, och riktmärkespositioneringshål säkerställer tillförlitlig repeteringsnoggrannhet. Används i stor utsträckning vid lyft av transportörstoppar, PCB-hantering och krympning i 3C-elektronik, aktivering av förpackningsgrindar, jiggutkastning och excentrisk lastdrivning, detta integrerade ställdon eliminerar behovet av separata externa styrenheter, förenklar mekanisk design med utmärkt kostnadsprestanda för miniatyrprecisionsstationer och generell medelhög till tung automatisering.

SOLH CX2-seriens dubbelstångsglidcylinder fungerar som utbytbar ersättning för SMC CX2 standardmodeller. Byggd med dubbla kolvar och symmetriska dubbla kolvstänger, ger den dubbel dragkraft jämfört med enstavscylindrar med samma hålstorlek och överlägsen integrerad styvhet. Tillgängliga hålstorlekar täcker φ10, 15, 25 mm med standardslag från 25 mm till 200 mm. Standardversionen använder glidlagerstyrning; uppgraderade CXWM (glidlager + hydraulisk buffert) och CXWL (kullager + hydraulisk buffert) är skräddarsydda för applikationer med täta stötar i hög hastighet. Symmetriska dubbla stavar ger en inneboende mekanisk antirotationsprestanda med maximal precision upp till ±0,02° för φ25-hål, med enastående motstånd mot sido- och excentriska belastningar. Den smala lågprofilkroppen stöder två monteringsformer: fast cylinderkropp med rörlig ändplatta eller fast ändplatta med glidande cylinderkropp. Fyrsidiga monteringshål och treriktade luftportar möjliggör flexibel installation och rördragning i trånga, trånga utrymmen. Standard gummibuffertar med dubbla ändar och oljefri underhållsfri drift är utrustade; valfri N icke-magnetisk version eliminerar magnetisk störning för magnetiskt känsliga tillfällen. Används i stor utsträckning vid precisionsöverföring av arbetsstycken för 3C- och halvledarindustrier, jiggskjutning och lyft, tät cylinderlayout inuti kompakt utrustning, fram- och återgående aktivering av medelstor belastning för livsmedels-, medicinska och rena verkstäder.

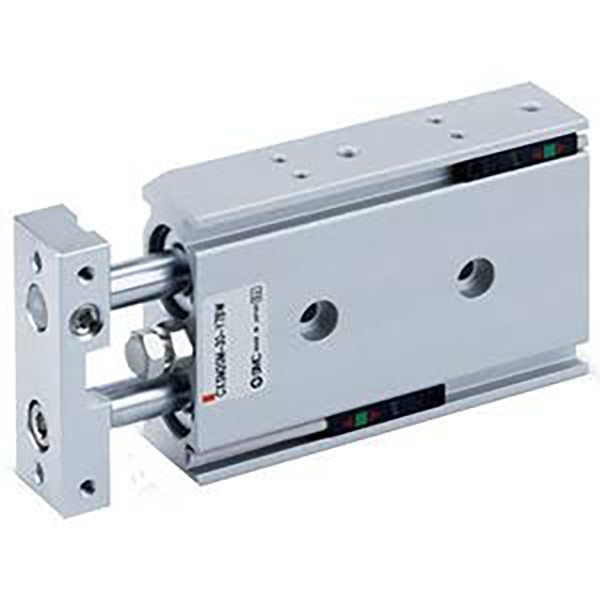

SOLH CXSJ är en uppgraderad ultrakompakt iteration av klassiska CXS dubbelcylindrar, utbytbara med original SMC CXS-serien. Byggd med integrerade dubbla kolvar och dubbla styrstänger, ger den dubblerad dragkraft vid samma hålstorlek med stabil antirotationsnoggrannhet på ±0,1°. Dess övergripande mått är förkortade och avsmalnade med 10%~20% med lägre vikt, skräddarsydd för extremt smal intern utrustningslayout. Fyra undermodeller finns tillgängliga: CXSJM med glidlager har utmärkt slitstyrka och dammtät prestanda för allmän positionering i låg hastighet; CXSJL kullagertyp har ultralåg friktion och mjuk rörelse med en maximal hastighet på 800 mm/s för högfrekvent höghastighets pick-and-place; CXSJWM/CXSJWL dubbelgenomgående stångkonstruktioner möjliggör installation av arbetsstycket i båda ändar för bilateral synkron lyftning och centreringspositionering. φ6 och φ10 hål stödjer både axiell och sidoportning medan andra storlekar endast använder sidorör. Det vändbara magnetiska brytarfästet stöder 4-vägs störningsfri montering och symmetrisk vänster-höger installation. Dubbla gummibuffertar kommer som standard; Suffixet Z står för inbyggda magnetiska ringar för positionssensorer, och icke-magnetiska versioner finns tillgängliga för scenarier med antimagnetisk störning. Tillvalet förlängningslås P och indragningslås R kan hålla ställdonet stadigt i angivna positioner. Den används ofta för plockning och plats, lätt pressning och precisionsbegränsande positionering under lätta belastningar inom kompakt automationsutrustning för 3C och allmänna produktionslinjer.
