Pneumatiska komponenter serien

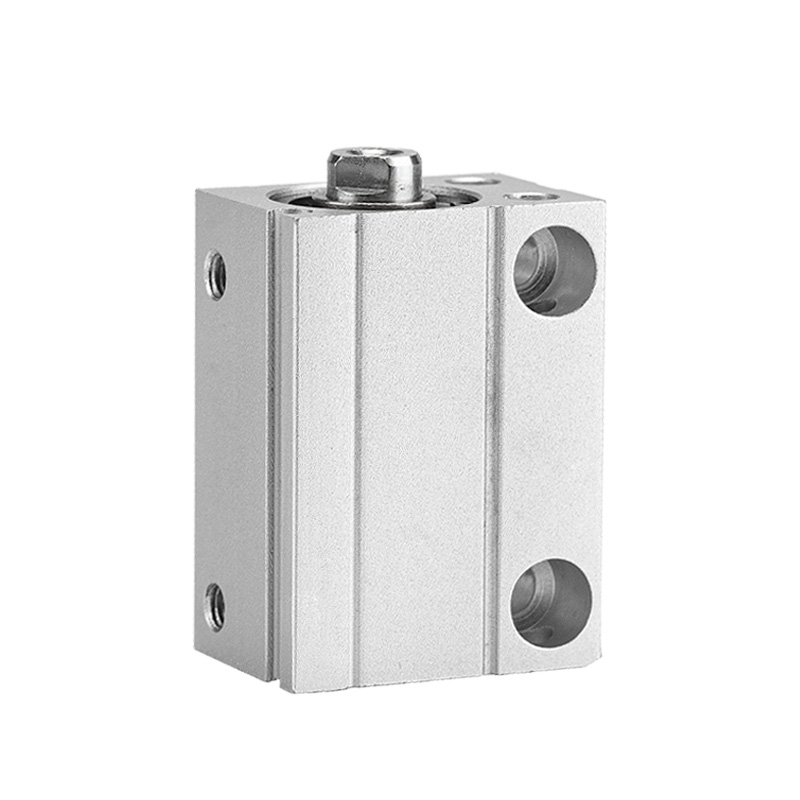

SOLH CDUJB ultrakompakt frimonterad cylinder är utvecklad för utrustning med begränsat installationsutrymme. Jämfört med konventionella CU-serier minskas dess längd med 64 % och volymen minskas med 70 %. Den fyrkantiga kompakta kroppen stöder direktmontering på flera ytor utan extra fästen. Produktsortimentet inkluderar icke-magnetiska CUJB, magnetutrustade CDUJB och kopparfria renrums CDUJS. Hålstorlekar sträcker sig φ4~20mm, finns i dubbelverkande och enkelverkande fjäderreturtyper med valfri gummikudde. Magnetiserade modeller matchar magnetiska miniatyromkopplare för korta exakta rörelser och stödjer oljefri drift. Används i stor utsträckning inom 3C-elektronik, positionering av halvledarskivor och medicinsk ren automation. Magnetiska skärmplattor är valfria för tätt anordnade cylindrar.

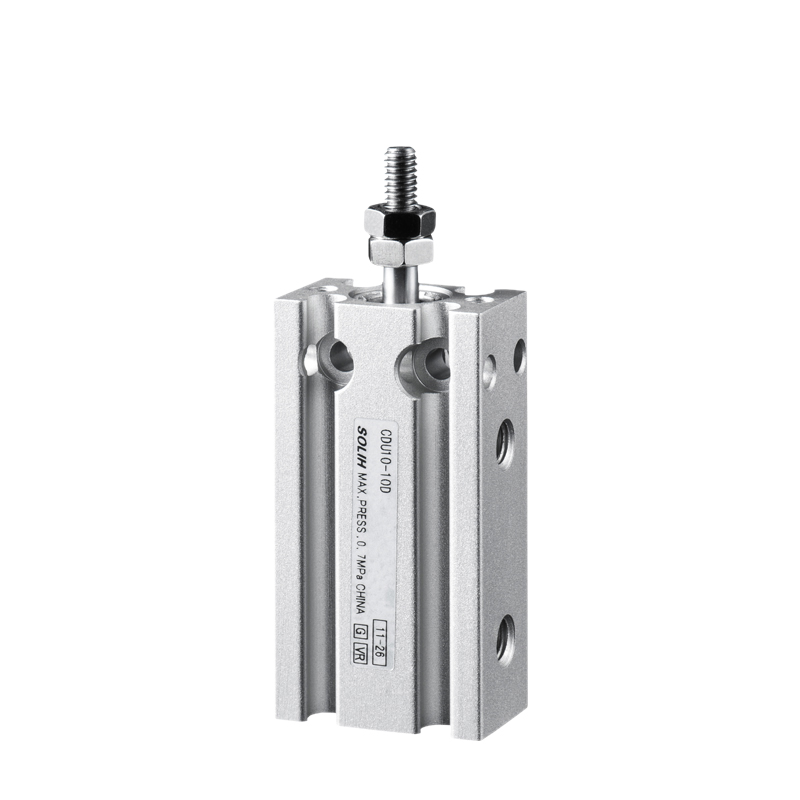

SOLH CU/CDU rektangulär frimonteringscylinder har ultratunn blockstruktur med monteringshål för flera ytor, vilket möjliggör direktinstallation i flera vinklar utan fästen för att spara utrymme på utrustningen. Kompletta varianter inkluderar icke-magnetisk CU, magnetutrustad CDU, CDUK icke-roterande stav och CDUW dubbelstyrda stavmodeller. Borrstorlek φ6~32mm, finns i enkel-/dubbelverkande typer med fasta gummibuffertar i båda ändar för kontinuerlig oljefri drift. CDU-serien är kompatibel med CMSH- och DMSH-magnetomkopplare för positionsdetektering och tolererar partiell sidobelastning. Används ofta i 3C och halvledarjiggar, automationsstoppare, lätt klämpositionering och små presspassningsmekanismer för kompakt automatiserad utrustning.

SOLH MK kompaktcylinder med sex ytmontering är uppgraderad från MD-cylinder med inbyggd antirotationsmekanism. Kolvstångens antivridnoggrannhet når ≤±0,5°, direkt utbytbar med Airtac MD och SMC CQS-serien. Fyrkantig tunn kropp tillåter fästefri installation på sex sidor och underlättar en kompakt parallell layout av flera cylindrar. Varianter inkluderar dubbelverkande MK, enkelverkande MSK/MTK, MKD dubbelspö och MKJ justerbara slagmodeller. Inbyggd magnetisk ring som tillval med gummiändbuffertar och oljefri förmåga. Borrningsstorlekar φ6~32mm, allmänt applicerade i 3C-precisionsverktyg och kortslagsklämningspositionering för automatisering som kräver fast arbetsstyckesvinkel i trångt utrymme.

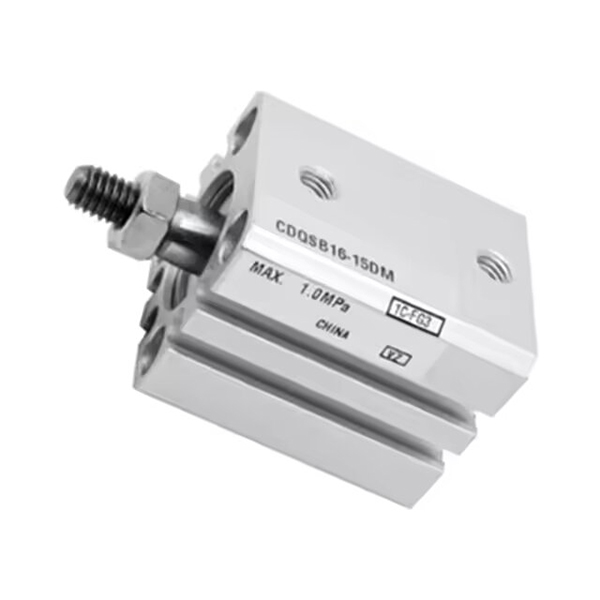

SOLH CQS kompakt tunn cylinder är dimensionellt utbytbar med SMC CQS-serien och uppgraderad från CQ2-serien. Den fyrkantiga ultratunna kroppen har kortare totallängd för högprecisionsuppgifter med korta slag i trånga utrymmen. Varianter inkluderar standard enkelspö, CQSW tvillingspö, CQSK icke-roterande spö och XB24-modell med lång livslängd. CDQS med inbyggd magnet stödjer flersidig montering av magnetomkopplare. Utrustad med oljelagringstätning med låg friktion för oljefri drift och livslängd på upp till 5 miljoner cykler, tillsammans med fasta gummibuffertar i båda ändar. Borrningsstorlekar φ12~25mm, används ofta för att trycka, klämma och placera på precisionsfixturer av halvledar- och 3C-elektronikutrustning för eftermontering och utbyte.

SOLH CQ2 fyrkantig kompakt tunn cylinder är helt utbytbar med SMC CQ2-serien. Dess ultrakorta fyrkantiga kropp minskar längden med 50 % jämfört med konventionella dragstångscylindrar för att spara installationsutrymme. Den täcker ett komplett hålområde φ4~200 mm med många varianter: enkelstav, CQ2W tvillingstav, CQ2K icke-roterande kolvstång, valfri luftkudde och version med ultrakort slag. CDQ2-modeller med inbyggd magnet stödjer montering av magnetomkopplare på flera sidor utan utskjutande sensorer. Standard gummistötfångare är utrustade, och luftkudde är tillval för höghastighetsdrift. Antagande av oljereserverad lågfriktionstätning för oljefri drift med en livslängd på upp till 5 miljoner cykler, allmänt använd för fastspänning, skjutning och positionering inom elektronik, bil- och förpackningsautomation.

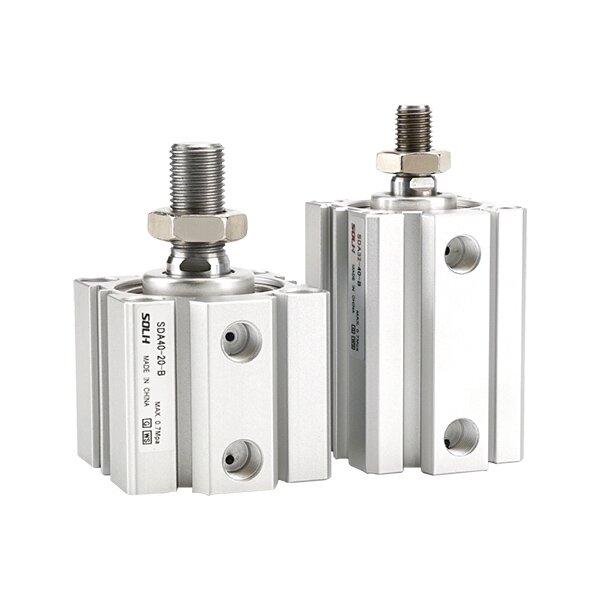

SOLH SDA fyrkantig ultratunn kompakt cylinder är ett ekonomiskt kompakt pneumatiskt ställdon. Dess kroppslängd är endast 1/2~1/3 av standarddragstångscylindrar och stöder inbäddad installation för att spara utrymme. Monteringsmått är utbytbara med Airtac ACQ och SMC CQ2-serien. Den erbjuder omfattande varianter: dubbelverkande, SSA/STA enkelfjäderretur, SDAD tvillingstav, SDAJ justerbar slaglängd och SDAS-magnetutrustade modeller. Inbyggda gummistötfångare i båda ändar absorberar stötar och minskar buller. Fettlagrad lågfriktionstätning möjliggör långvarig oljefri drift. Borrstorlekar φ12~100mm, lämpliga för korta skjutningar, fastspänning och positionering, allmänt använd i 3C-automation, förpackningsmaskiner och fixturer som en kostnadseffektiv lösning för utrymmesbegränsad utrustning.

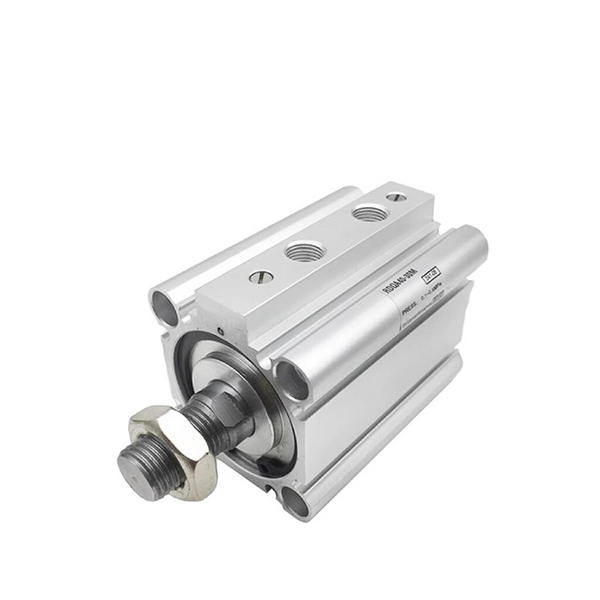

SOLH RQ tunn cylinder är utbytbar med SMC RQ/RDQ-serien. Den antar innovativ ringlös inbyggd luftkuddestruktur med 3 gånger energiabsorptionskapaciteten av CQ2 gummibuffert och 50 % lägre driftsljud. Den ultratunna fyrkantiga cylindern är 20 % kortare än konventionella tunna luftkuddecylindrar, och monteringsmåtten passar CQ2 och CQS för direkt uppgraderingsbyte. Varianter täcker icke-magnetisk RQ, magnetutrustad RDQ och låsbar RLQ för vertikal belastningsskydd. Lämplig för kontinuerlig fram- och återgående höghastighet vid 50~500 mm/s. Borrningsstorlekar φ20~100mm och stödjer oljefri drift. Används i stor utsträckning vid högcykelautomation lastning/avlastning, precisionsklämning och positionering som kräver låg stöt och lågt ljud.

SOLH MD multi-position frimonterad kompaktcylinder är utrustad med gängade monteringshål på sex sidor av blockkroppen för fästefri installation i alla vinklar, 30%~50% tunnare än vanliga runda cylindrar för att passa smala, högdensitetsutrustningslayout. Fem undermodeller täcker alla arbetslägen: standard enkelstång dubbelverkande MD, enkelstav enkelverkande MSD (fjäderförlängning) / MTD (fjäderindragning), anti-torsion dubbelstång MDD och slaglängdsjusterbar dubbelstång MDJ. Hålstorlekar sträcker sig från 6 till 32 mm med standardslag 5~60 mm. Varje enhet kommer med inbyggd främre gummibuffert och dubbla sidospår för magnetiska sensorer; suffix-S står för integrerad permanentmagnet som är kompatibel med CMSH/DMSH reed-omkopplare. Kolvstången har integrerad självsmörjande bussning för oljefri smidig drift. Dubbelstavsvarianter eliminerar lateral avböjning från förskjutna belastningar, medan MDJ har en bakre justeringsskruv för flexibel slaglängdsfinjustering. Används i stor utsträckning för lätt klämning, utmatning, krympning och exakt positionering av miniatyrjiggar i 3C, halvledare och allmänna små automationsmaskiner.

SOLH CQM styrd tunn cylinder med hög styvhet är utbytbar med SMC CQM/CDQM. Byggd på CQ2 tunn cylinderstruktur med integrerade parallella dubbla styrstänger, bibehåller den samma kroppslängd som CQ2 och eliminerar behovet av externa styrningar. Dess laterala belastningsmotstånd är 2~4 gånger högre än standard CQ2-cylindrar, med kolvstångens rotationstolerans ≤±0,2°. Varianter inkluderar icke-magnetisk CQM, magnetutrustad CDQM och CQM-XB24 modell med lång livslängd. Försedd med gummistötfångare i båda ändar och stödjer oljefri drift. Hålstorlekar φ12~100mm, monteringsmått kompatibla med CQ2/CQS. Idealisk för precisionsskjutning med kort slag och fixturklämning med offsetlast i elektronikmonteringsautomation.
