Pneumatiska komponenter serien

SOLH HFZ linjärstyrda parallella pneumatiska gripdon är direkt utbytbar med SMC MHZ2-serien. Den använder synkron växellåda med kuggstång och kugghjul med dubbla kolvar, integrerad med kullinjär styrning för hög styvhet och utmärkt belastningsmotstånd mot offset. Tre manövervarianter finns tillgängliga: standard dubbelverkande HFZ; enkelverkande normalt stängd HFSZ (fjäder håller fast arbetsstycket när luften stängs av); enkelverkande normalt öppen HFTZ (fjäder släpper arbetsstycket vid luftförlust). Borrningsstorlekar sträcker sig från 6 till 40 mm med repeterad positioneringsnoggrannhet ±0,01~±0,02 mm. Flera monteringsalternativ inkluderar bottengängning, sidomontering och N-typ genomgående hål. Sensorspår på dubbla sidor och inbyggda magnetiska ringar stödjer magnetomkopplare i M9-serien för öppen/stängd återkoppling. Lämplig för utvändig klämning och invändigt expanderande grepp. Valfria tillbehör inkluderar dammskydd, högtemperaturtätningar och NSF-H1 livsmedelsklassat fett. Den effektiva klämkraften minskar med förlängt käftöverhäng; en säkerhetsfaktor ≥1,5 krävs vid lastberäkning. Bred utplacerad på robotändeffektorer, 3C-elektronik, precisionshårdvara, formsprutnings- och förpackningsautomations precisionsgripstationer, speciellt för applikationer som kräver avstängning av säkerhetshåll eller frigöring och arbetsförhållanden med sidoförskjutna belastningar.

SOLH HFP:s ekonomiska parallella pneumatiska gripare av spaktyp använder mekanisk spaklänköverföring som en kostnadseffektiv lättviktsgrepplösning. Borrstorlekar täcker 10/16/20/25/32 mm. Käftarna stängs när kolven skjuts ut och öppnas vid indragning; spännkraften är 20%~30% högre än öppningskraften för pålitlig fasthållning av arbetsstycket. Monteringshål finns på tre ytor: sida, botten och bak. Inbyggda permanentmagneter fungerar med CS1-G magnetiska omkopplare för öppen/stängd statusåterkoppling. Metallfriktionsisoleringsplattor reducerar nötning för att anpassa sig till kontinuerlig drift med hög cykel. Positionerad som ett ekonomiskt alternativ till linjärstyrda gripdon som HFZ och MHZ2, passar den kostnadskänsliga lätta och medelstora applikationer. Periodiskt fettunderhåll på spaklederna rekommenderas. Används ofta för högfrekvent hantering av 3C-plastdelar, miniatyrstämplad hårdvara och små förpackningskomponenter. Rekommenderas inte för förhållanden med ihållande tunga offsetbelastningar eller monteringskrav med ultrahög precision.

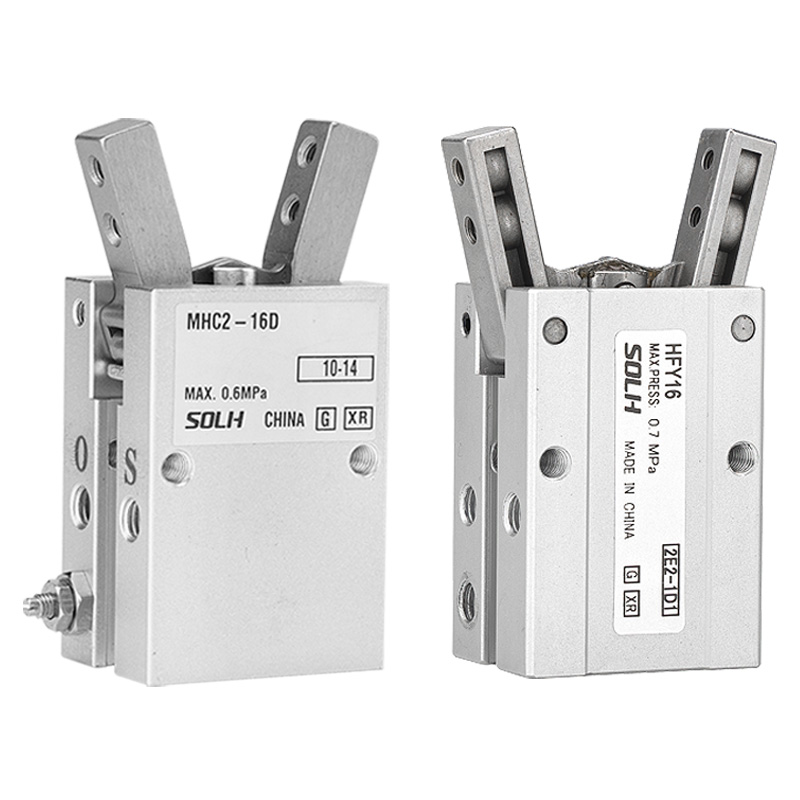

SOLH HFY Pneumatisk gripare av Y-typ fungerar som ett kostnadseffektivt utbytbart alternativ till SMC MHC2. Drivs av enkelkolvsvängningslänk med spakmomentförstärkning. Två varianter erbjuds: dubbelverkande HFY och enkelverkande normalt öppen HFTY. Svängområdet når +30°/-10° med total effektiv svängvinkel runt 40°. Inbyggda justerbara gasventiler möjliggör oberoende hastighetsreglering för öppning och stängning, och repeterad positioneringsnoggrannhet uppnår ±0,02 mm. Borrstorlekar täcker 6/10/16/20/25/32 mm. Tre monteringsytor (botten, sida, bak) finns tillgängliga. Inbyggda magnetiska ringar är kompatibla med magnetomkopplare CMSH och DS1-G för gränssignalåterkoppling. Den är idealisk för yttre omslagsgrepp av runda, krökta och oregelbundna miniatyrdelar under trångt installationsutrymme och högfrekventa lätta belastningsförhållanden. Observera vid valet att spännmomentet minskar med förlängt käftöverhäng; en säkerhetsfaktor ≥1,5 krävs för belastningsverifiering. Jämfört med original MHC2, har HFY något smalare svängvinkel men stöder tresidig montering med överlägsen kostnadsprestanda. Original MHC2 rekommenderas om bredare svängområde eller avstängning av normalt stängd hållfunktion krävs.

SOLH HFR pivålänkage 180° vidöppnande pneumatisk gripare drivs av kolvlänkage för att rotera käftar. Varje käft svänger upp till 90° och bildar en rak linje när den är helt öppen för att ge maximalt spelrum och eliminera mekaniska störningar under plockning och plats. Borrstorlekar täcker 10/16/20/25/32 mm med rent dubbelverkande design. Den -2°~-5° överstängningsvinkeln säkerställer stabil fastspänning. Tre monteringsytor (sida, botten, bak) finns tillgängliga; lokalisering av stifthål på basen förbättrar monteringsnoggrannheten, och suffix-N genomgående montering är valfritt. Alla modeller kommer med inbyggda permanentmagneter och sensorspår som är kompatibla med CMSH-magnetomkopplare. Optimerad dammsäker käftstruktur och antifriktionsmetallseparatorer ger en livslängd på över 5 miljoner cykler för måttligt dammiga verkstadsmiljöer. Används i stor utsträckning för grepp och vändning av djuphåliga arbetsstycken, stora plasthöljen och lådmaterial. MHW2 växeldriven svänggripare kan övervägas för medelstora applikationer om extremt undvikande spel är onödigt. En säkerhetsmarginal på minst 30 % måste reserveras vid vridmomentberäkningen; förlängt käftöverhäng minskar kraftigt det effektiva spännmomentet.

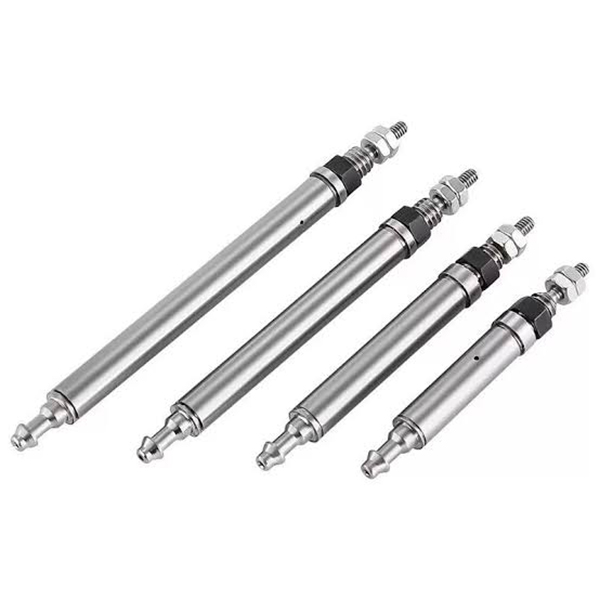

SOLH CJ1 ultra-miniatyr stift pneumatisk cylinder är utbytbar med motsvarande SMC-modeller, som erbjuds i φ2,5 och φ4 hålstorlekar. φ2.5 är endast enkelverkande fjäderretur, medan φ4 stöder både enkelverkande och dubbelverkande versioner. Smal och ultralätt (2~3,5g), den har ingen inbyggd kudde för snabb respons. Luftporten på stavsidan kan roteras ±90° för att underlätta slanglayouten. Utvändiga gängor i båda ändar möjliggör direkt axiell fixering utan extra fästen. Den levererar dragkraft från 0,64 till 6,3 N vid 0,5 MPa, lämplig för mikrobelastningar under 100 g för att undvika stötskador på ömtåliga små arbetsstycken. NBR-tätningar stöder oljefri drift för ren miljö. Används i stor utsträckning i högfrekventa push-pull-uppgifter med korta slag, inklusive 3C-knapps hållbarhetstestning, chiputkastning, mikrokomponentpositionering, finjustering av precisionsinstrument och miniatyrställdon för medicinsk utrustning. En dragkraftssäkerhetsfaktor på minst 50 % rekommenderas vid valet.

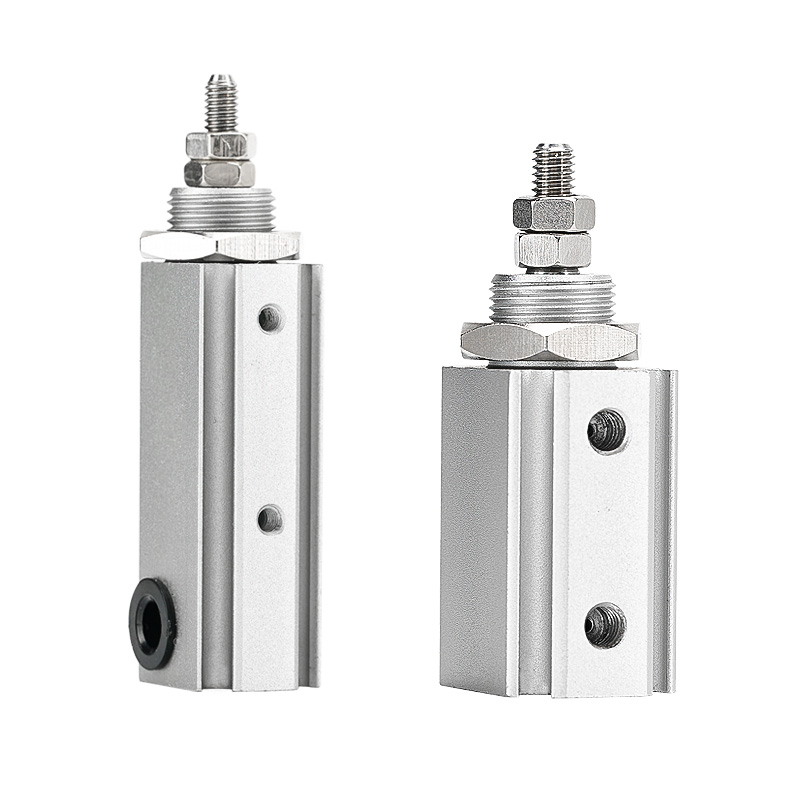

SOLH CJP2 kompakt dubbelverkande pneumatisk cylinder är fullt utbytbar mot motsvarande SMC-modeller. Borrstorlekar inkluderar Ø4/6/10/16 mm, delad i CJP2 (utan magnet) och CDJP2 (inbyggd magnetring). Ren dubbelverkande design utrustad med gummikuddar i båda ändar för att minska stötar och buller. Jämfört med äldre CJP-serie, antar den kortare kroppskonstruktion och uppnår 55% ~ 65% viktminskning. Sex monteringssätt finns tillgängliga: grundläggande, panel, fläns, fotfäste och mer, lämpliga för inbäddad installation, axiell fästning och lateral montering. Alla storlekar kommer med magnetiska ringar; även den minsta Ø4-varianten stöder dubbla magnetomkopplare i M9-serien för dubbelriktad positionsåterkoppling. Hårdanodiserad aluminiumcylinder och NBR-tätningar möjliggör oljefri drift med en livslängd på över 3 miljoner cykler och jämn dubbelriktad dragkraft. Används ofta för korta dubbelriktade push-pull-applikationer som mikrokomponentutkastning i 3C-industrin, knapphållbarhetstestning, finjustering av precisionsinstrument och miniatyrställdon för medicinsk utrustning. Minst 30 % lastsäkerhetsmarginal ska reserveras vid valet. Välj enkelverkande CJP om fjäderretur krävs, och CJ1 ultraminicylinder för extremt trångt ultralätt lastutrymme.

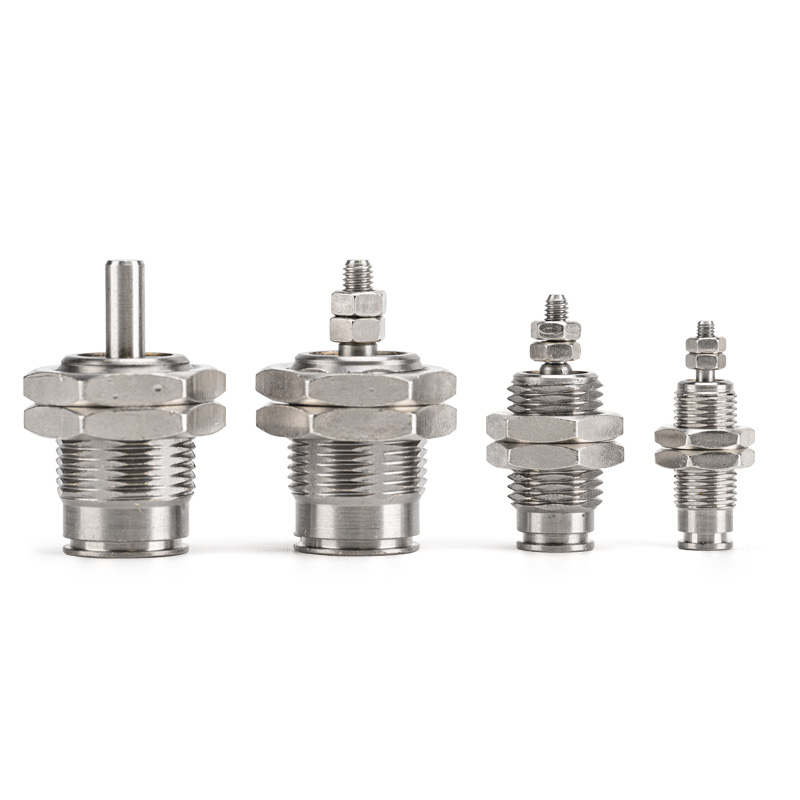

SOLH CJP enkelverkande fjäderretur mikrostift pneumatisk cylinder är helt utbytbar med motsvarande SMC-modeller. Borrstorlekar täcker Ø4/6/10/16 mm, inklusive CJP (utan magnetring) och CDJP (inbyggd magnetring) varianter. Enkelverkande design sträcker sig under lufttillförseln och dras in automatiskt via fjäder vid luftavstängning med säkerhetsfunktion för återställning av strömavstängning. Utan inbyggd kudde ger den snabb respons och maximal cykelfrekvens upp till 250 cpm. Två monteringssätt finns tillgängliga: panelfäste B och infällt infällt fäste S. Den ultrakorta kroppen kan bäddas in i maskiner för att spara installationsutrymme. Hård anodiserad mässingspipa och NBR-tätningar stödjer oljefri drift i ren miljö med en livslängd på över 3 miljoner cykler. Används i stor utsträckning för enkelriktad utkastning, positioneringsstopp, miniatyrjiggkörning, 3C-knapps hållbarhetstestning och annan kortslags enkelriktad aktivering. En säkerhetsmarginal på minst 50 % rekommenderas vid valet. Välj CJP2 dubbelverkande modell för dubbelriktad push-pull-rörelse och CJ1 ultra-minicylinder för ultralätt nyttolast i extremt trångt utrymme.

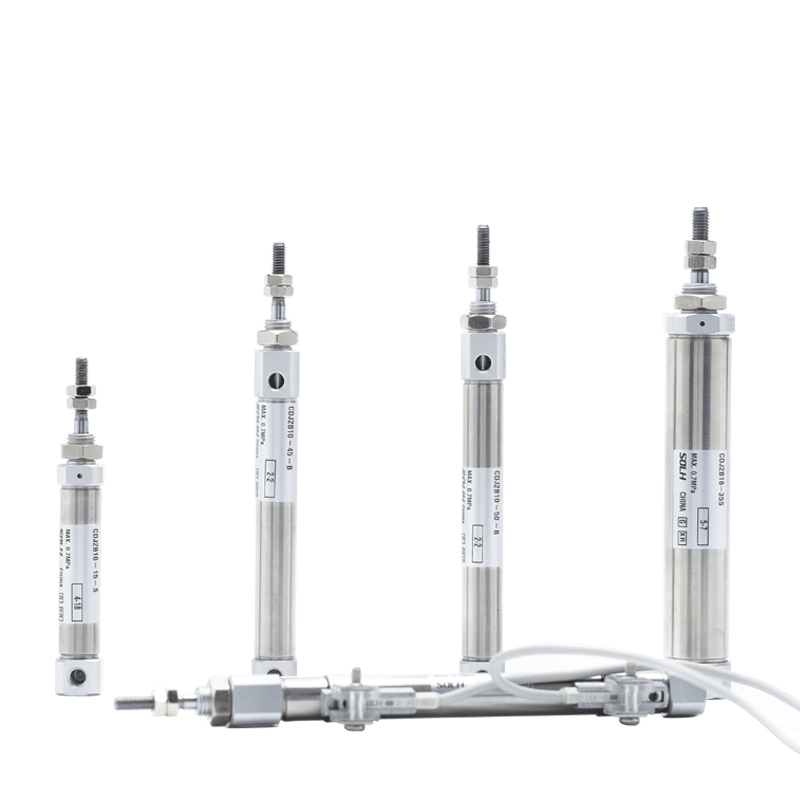

SOLH CDJ2 rostfritt stål penna-typ mini pneumatisk cylinder är fullt utbytbar med SMC CJ2-serien, tillgänglig i hålstorlekar φ6/10/16 med inbyggd magnetisk ring kompatibel med magnetiska lägesomkopplare. Konstruerad med 304 rostfritt stålrör och kolvstång för rostbeständighet och mild anti-korrosionsprestanda, lämplig för fuktiga, livsmedelsklassade, medicinska och rena miljöer. Dragstångsfri, krympt gaveldesign ger kompakta och lätta konturer. Kompletta varianter täcker CDJ2B dubbelverkande standardtyp, CDJ2E enkelverkande fjäderretur, CDJ2ET enkelverkande fjäderförlängning och CDJ2KB icke-roterande sexkantig kolvstång för vridfri positionering. Standard gummikudde; Z luftkudde är valfri för φ10/16 för att minska stötar vid hög hastighet. Minsta starttryck når 0,06 MPa, vilket stöder oljefri kontinuerlig drift med livslängd över 5 miljoner cykler. En komplett uppsättning monteringstillbehör inklusive fläns, fotfäste och dubbelgaffel finns tillgänglig. Jämfört med C85 och MI minicylindrar ger CDJ2 rikare specifikationer och bättre kostnadsprestanda. Används ofta för högfrekvent linjär push-pull-rörelse i utrustning med begränsat utrymme för 3C-testning, livsmedelsmaskiner och medicinsk automation. En säkerhetsmarginal på minst 50 % på dragkraft rekommenderas vid val.

SOLH CJ2K, icke-roterande minicylinder i rostfritt stål tillhör CJ2-cylinderfamiljen och har fulldimensionell utbytbarhet med importerad original CJ2K. Borrstorlekar täcker Φ10 och Φ16. Utrustad med sexkantig kolvstång och inbyggd styrstruktur för mekanisk anti-vrid-prestanda. Rotationstolerans: ≤±1,5° för Φ10 och ≤±1° för Φ16, vilket eliminerar problem med lastavböjning som uppstår på vanliga rundstavscylindrar under fram- och återgående rörelse. Konstruerad med 304 rostfritt stålrör för rost- och fuktbeständighet, med smal och kompakt kontur. Tre driftlägen är valfria: dubbelverkande, enkelverkande fjäderretur och enkelverkande fjäderförlängning. Inbyggd magnetring är valfri, kompatibel med M9BW magnetiska brytare för positionsåterkoppling. Standard gummikuddar i båda ändar; oljefri drift stöds med mekanisk livslängd på upp till 8 miljoner cykler. Flera monteringsalternativ finns tillgängliga, inklusive bastyp, fotfäste, flänsfäste och dubbelgaffelfäste. Idealisk för applikationer som kräver fixerad vinkelställning av ändfixturer, såsom platt jiggtryckning i 3C-automation, linjär matning av kameror för optisk inspektion, arbetsstyckestransport inuti styrslitsar och utkastning av platta arbetsstycken. Standard CJ2 rundstavscylinder rekommenderas om vinkelbegränsning är onödig och kostnadseffektivitet prioriteras. Överdriven radiell sidobelastning på kolvstången bör undvikas för att förhindra nötning av styrbussningen och försämring av antirotationsnoggrannheten.
