Pneumatiska komponenter serien

SOLH MXJ ultrakompakta pneumatiska glidbord med hög precision är utbytbart med SMC MXJ-serien. Utrustad med en integrerad kullinjär styrning av rostfritt stål, uppnår den en parallellitetsnoggrannhet på 0,005 mm och en repetitionsnoggrannhet ±0,01 mm. Den ultratunna lättviktskroppen stöder tresidig montering på topp, botten och sida, 30%~50% mindre än MXQ-skjutbord. Hålstorlekar φ4,5~16 mm, utrustad med gummibuffertar med dubbla ändar och valfria metallbegränsare för 0~5 mm justerbar slaglängd. Symmetrisk design möjliggör vänster-höger utbyte av rör och sensorer, lämplig för oljefria rena miljöer. Kapabel för stabil högfrekvent kortslagsrörelse, allmänt antagen för linjär rörelse på mikronnivå i 3C-mikrohantering, optisk inspektion, miniatyrmontering och kompakt medicinsk automationsutrustning.

SOLH MXP pneumatiskt skjutbord med ultrahög precision är utbytbart med SMC MXP-serien. Den använder integrerad martensitisk kropp av rostfritt stål och inbyggd kullinjär styrning, vilket uppnår rörelseparallellism på 0,004 mm, rotationsfel ner till ±0,03° och upprepad positioneringsnoggrannhet ±0,01 mm. Den ultrasmala kompakta kroppen är 10%~20% smalare än MXJ-modeller, och stöder montering på tre sidor och omkopplingsbar axiell/lateral rörledning. Borrningsstorlekar φ6~16mm utrustade med standardgummibuffertar, valfria metallbegränsare och hydrauliska buffertar tillgängliga för φ8 och uppåt. Den stöder oljefri ren miljö och stabil högfrekvent fram- och återgående rörelse. Idealisk för automationsstationer med begränsat utrymme som kräver strikt rörelseprecision, såsom optisk inspektion, chipbonding, mikrokomponentmontering och förstklassig medicinsk utrustning.

SOLH MXH smalt kompakt pneumatiskt skjutbord är utbytbart med SMC MXH-serien. Drivs av dubbel kolv och utrustad med cirkulerande kulstyrskena, antar den en ultrasmal kropp lämplig för tät sida vid sida-layout. Den har utmärkt anti-offset- och anti-torsionskapacitet med tillåtet vridmoment runt 6 gånger traditionella MXU-slider, repeterad positioneringsnoggrannhet ±0,02 mm och maximal standardslaglängd upp till 60 mm. Stöder 4-riktningsmontering och 3-sidig rörledning, den levereras med inbyggd magnet som är kompatibel med olika magnetiska strömbrytare, dubbla gummibuffertar och möjliggör kontinuerlig oljefri drift. Borrningsstorlekar φ6~20mm, används ofta för medelprecision och högfrekvent överföring av långa slag av 3C-komponenter och små plastdelar under fribärande eller ensidig belastning i utrymmesbegränsad automationsutrustning.

SOLH MXS integrerade pneumatiska glidbord med hög styvhet är fullt utbytbara med SMC MXS-serien. Den använder tvåkolvsdrivning och förspända styrskenor för tvärrullar för nollspelningsrörelse, vilket ger dubbelt så mycket dragkraft som encylindriga glidar med samma hål och repeterad positioneringsnoggrannhet upp till ±0,01 mm. Den ultratunna integrerade strukturen sparar 30%~50% installationsutrymme jämfört med delad cylinder plus externa styrsatser. Tresidig montering med positioneringsstifthål (botten, sida och axiellt) stöds. Borrstorlekar φ6~25mm med standardslag 10~150mm, valfria 0~5mm slaglängder. Inbyggd magnet passar magnetbrytare och möjliggör oljefri drift. Används i stor utsträckning för linjär överföring med hög styvhet och hög precision i halvledare, 3C-precisionsmontering och optiska komponentinriktningsstationer.

SOLH MXQ ekonomiskt pneumatiskt glidbord är utbytbart med SMC MXQ-serien. Den använder dubbelkolvsdrivning och icke-förspänd recirkulerande kulstyrskena, byggd som en ultratunn lätt integrerad enhet med lägre höjd och lättare vikt än MXS, vilket uppnår en repeterad positioneringsnoggrannhet på ±0,02 mm. Tresidig montering med positioneringsstifthål (botten, sido och axiellt) är tillgänglig. Hålstorlekar φ6~25mm, standardslag 10~150mm, valfria 0~5mm slaglängder. Inbyggd magnet passar magnetomkopplare och stödjer oljefri drift. Som ett kostnadseffektivt grundläggande linjärt ställdon passar det budgetkänsliga projekt och används i stor utsträckning för lätta högfrekventa överföringar av små elektroniska och plastdelar och automatiserade monteringslinjer med standardprecision.

SOLH Richge MXF ultratunt pneumatiskt skjutbord med hög styvhet är utbytbart med SMC MXF-serien. Cylindern och tvärrullstyrningen är anordnade parallellt, med kroppshöjden reducerad med 40 % jämfört med motsvarande MXS-modeller, idealisk för automationsutrustning med begränsat vertikalt spelrum. Den stöder dubbel montering i topp och botten med positioneringsstifthål, repetitionsnoggrannhet ±0,02 mm, hålstorlekar φ8~20 mm och maximalt standardslag 100 mm. Utrustad med dubbelsidiga polyuretanbuffertar som standard, valfria X10/X11 slagjusteringar och hydrauliska buffertar. Inbyggd magnet fungerar med magnetomkopplare och möjliggör oljefri långcykeldrift. Används i stor utsträckning för medelstor överföring av långa slag såsom 3C-modulhantering, precisionspressning och stationsväxling.

SOLH MY1B mekaniskt sammanfogad bascylinder utan stång uppnår full utbytbarhet med motsvarande SMC-modeller. Utrustad med inre tätningsbälte och yttre dammsäker rem, tar den bort den externa kolvstången, vars totala installationslängd är nära effektivt slaglängd och sparar mer än 50 % layoututrymme jämfört med dragstångscylindrar. Borrningsstorlekar sträcker sig från φ10 till 100 mm med maximal slaglängd upp till 5000 mm. Glidbordet är styvt förbundet med kolven med enastående böjmotstånd, vilket möjliggör direkt lastmontering utan hjälpstyrningar under lätt belastning. Fyrvägsrör (fram, bak, sida, botten) är tillgängliga; modellerna φ25~40 uppnår 17% viktminskning. Standard inbyggda justerbara luftkuddar är utrustade med valfria externa hydrauliska buffertar och dubbla slagjusteringar. Förbeställda spår passar magnetiska strömbrytare i D-M9-serien, och oljefri drift stöds för rena verkstäder. Klassificerad efter lastkapacitet: φ10~20 för lätt, φ25~40 för medel-lätt, φ50~63 för medelstor, φ80~100 för tung last. Används i stor utsträckning vid långväga materialtransporter, automatisk dörrmanövrering, tung arbetsstyckesförskjutning vid bearbetning och långslagspositionering som trycker på icke-standardiserade automationslinjer som en ekonomisk universell linjär körningslösning.

SOLH CY3 magnetisk kopplingsstavlös cylinder är en uppgraderad version av CY1-serien med fulldimensionell utbytbarhet med SMC-motsvarigheter. Den använder beröringsfri magnetisk synkrondrift mellan intern kolv och extern glidvagn inuti en helt sluten cylinder för att uppnå noll luftläckage och kontamineringsfri drift. Borrningsstorlekar sträcker sig från φ6 till φ63 mm med maximal slaglängd upp till 5000 mm, vilket minskar installationens fotavtryck med 50 % jämfört med konventionella dragstångscylindrar. Två varianter finns tillgängliga: CY3B bastyp som kräver ändfästen och externa styrningar för att undvika excentrisk belastning och magnetisk frånkoppling; CY3R direktmonterad version fäst direkt på utrustningsbasen för att spara extra monteringsutrymme. De förlängda slitstarka ringarna sänker det lägsta arbetstrycket till 0,12 MPa. Standard gummibuffertar med dubbla ändar är utrustade, och valfri X160 höghastighetsversion stöder en maximal hastighet på 1500 mm/s. Förinställda spår rymmer magnetiska D-M9-omkopplare för positionsåterkoppling. Standard oljefri drift passar dammfria verkstäder för halvledare, elektronik, medicin och livsmedelsindustri. Den klarar lätta till medelstora belastningar från 0,5 kg till 40 kg för långväga överföring av arbetsstycket, skyddande dörrmanövrering och kompakt långslags linjär rörelse i hygienisk automation.

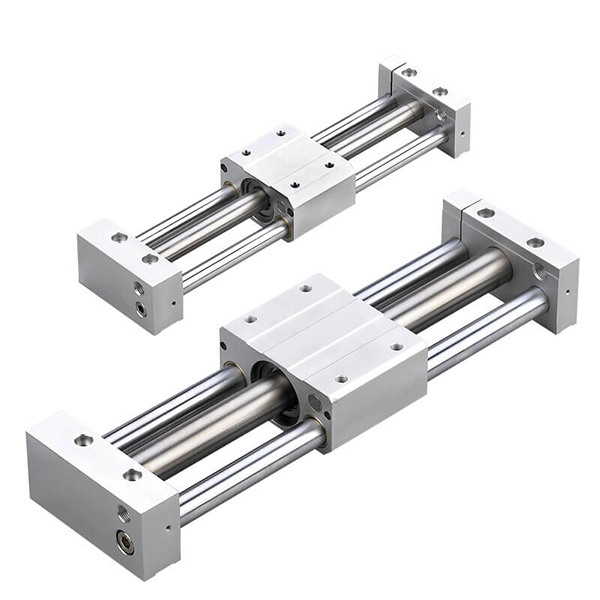

SOLH CY1-serien är en klassisk ekonomisk magnetisk kopplingsstavlös cylinder, föregångaren till den uppgraderade CY3-serien, fullt dimensionellt utbytbar med original SMC CY1-produkter. Den antar beröringsfri magnetisk synkrondrift och helt sluten cylinderstruktur med noll luftläckage, lämplig för oljefria rena arbetsmiljöer inom elektronik-, medicin- och livsmedelsindustrin. Hålstorlekar sträcker sig från φ6 till 63 mm, standardslaglängd upp till 1000 mm och maximalt utökat slaglängd på 1500 mm med utmärkt kostnadsprestanda. Fem konstruktionsversioner finns tillgängliga: CY1B bastyp som kräver externa styrningar och ändfästen; CY1S med inbyggda glidlager för lätta belastningar utan extra styrningar; CY1L kullagertyp för jämn högfrekvent fram- och återgående rörelse; CY1H högprecisionsmodell som uppnår ±0,02 mm repetitiv positioneringsnoggrannhet; CY1F lågprofiltyp med 29 % reducerad totalhöjd för smalt vertikalt installationsutrymme. Det minsta starttrycket är 0,18 MPa, utrustad med standardgummibuffertar med dubbla ändar och valfria externa hydrauliska buffertar, kompatibla med magnetomkopplare D-M9 och D-A9 för lägessignalåterkoppling. Den kostar mindre än CY3-serien och fungerar som ett kostnadseffektivt val för budgetbegränsad konventionell automation inklusive materialöverföring i renrum, skyddande dörrkörning och medellånga transport av arbetsstycket under lätt till medelstor belastning från 0,5 kg till 40 kg.
