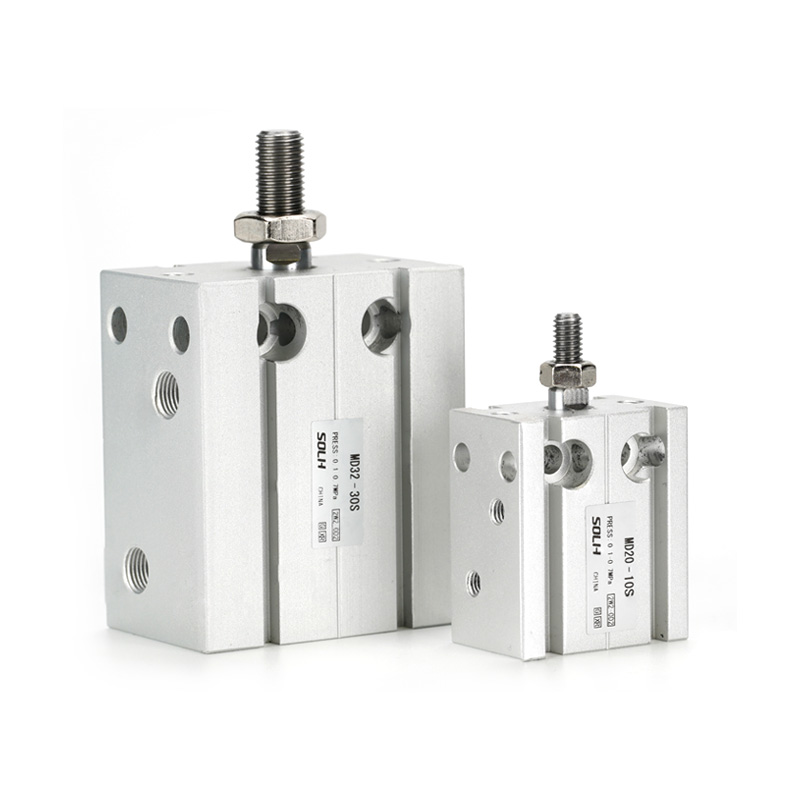

SOLH MD multi-position frimonterad kompaktcylinder är utrustad med gängade monteringshål på sex sidor av blockkroppen för fästefri installation i alla vinklar, 30%~50% tunnare än vanliga runda cylindrar för att passa smala, högdensitetsutrustningslayout. Fem undermodeller täcker alla arbetslägen: standard enkelstång dubbelverkande MD, enkelstav enkelverkande MSD (fjäderförlängning) / MTD (fjäderindragning), anti-torsion dubbelstång MDD och slaglängdsjusterbar dubbelstång MDJ. Hålstorlekar sträcker sig från 6 till 32 mm med standardslag 5~60 mm. Varje enhet kommer med inbyggd främre gummibuffert och dubbla sidospår för magnetiska sensorer; suffix-S står för integrerad permanentmagnet som är kompatibel med CMSH/DMSH reed-omkopplare. Kolvstången har integrerad självsmörjande bussning för oljefri smidig drift. Dubbelstavsvarianter eliminerar lateral avböjning från förskjutna belastningar, medan MDJ har en bakre justeringsskruv för flexibel slaglängdsfinjustering. Används i stor utsträckning för lätt klämning, utmatning, krympning och exakt positionering av miniatyrjiggar i 3C, halvledare och allmänna små automationsmaskiner.

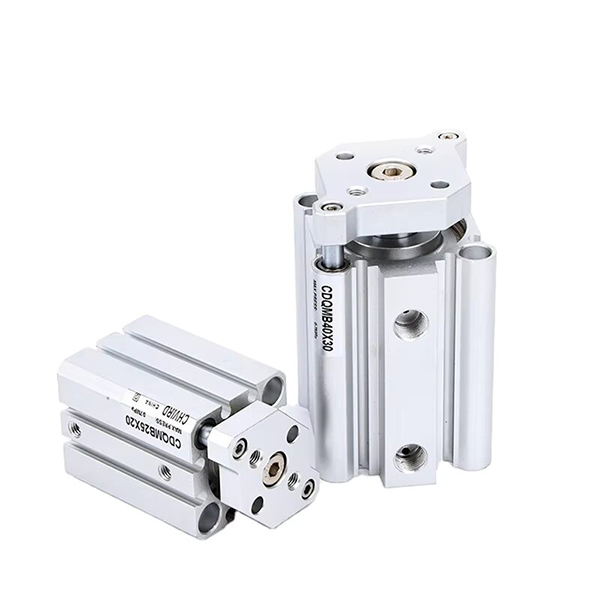

SOLH CQM styrd tunn cylinder med hög styvhet är utbytbar med SMC CQM/CDQM. Byggd på CQ2 tunn cylinderstruktur med integrerade parallella dubbla styrstänger, bibehåller den samma kroppslängd som CQ2 och eliminerar behovet av externa styrningar. Dess laterala belastningsmotstånd är 2~4 gånger högre än standard CQ2-cylindrar, med kolvstångens rotationstolerans ≤±0,2°. Varianter inkluderar icke-magnetisk CQM, magnetutrustad CDQM och CQM-XB24 modell med lång livslängd. Försedd med gummistötfångare i båda ändar och stödjer oljefri drift. Hålstorlekar φ12~100mm, monteringsmått kompatibla med CQ2/CQS. Idealisk för precisionsskjutning med kort slag och fixturklämning med offsetlast i elektronikmonteringsautomation.

SOLH MXJ ultrakompakta pneumatiska glidbord med hög precision är utbytbart med SMC MXJ-serien. Utrustad med en integrerad kullinjär styrning av rostfritt stål, uppnår den en parallellitetsnoggrannhet på 0,005 mm och en repetitionsnoggrannhet ±0,01 mm. Den ultratunna lättviktskroppen stöder tresidig montering på topp, botten och sida, 30%~50% mindre än MXQ-skjutbord. Hålstorlekar φ4,5~16 mm, utrustad med gummibuffertar med dubbla ändar och valfria metallbegränsare för 0~5 mm justerbar slaglängd. Symmetrisk design möjliggör vänster-höger utbyte av rör och sensorer, lämplig för oljefria rena miljöer. Kapabel för stabil högfrekvent kortslagsrörelse, allmänt antagen för linjär rörelse på mikronnivå i 3C-mikrohantering, optisk inspektion, miniatyrmontering och kompakt medicinsk automationsutrustning.

SOLH MXP pneumatiskt skjutbord med ultrahög precision är utbytbart med SMC MXP-serien. Den använder integrerad martensitisk kropp av rostfritt stål och inbyggd kullinjär styrning, vilket uppnår rörelseparallellism på 0,004 mm, rotationsfel ner till ±0,03° och upprepad positioneringsnoggrannhet ±0,01 mm. Den ultrasmala kompakta kroppen är 10%~20% smalare än MXJ-modeller, och stöder montering på tre sidor och omkopplingsbar axiell/lateral rörledning. Borrningsstorlekar φ6~16mm utrustade med standardgummibuffertar, valfria metallbegränsare och hydrauliska buffertar tillgängliga för φ8 och uppåt. Den stöder oljefri ren miljö och stabil högfrekvent fram- och återgående rörelse. Idealisk för automationsstationer med begränsat utrymme som kräver strikt rörelseprecision, såsom optisk inspektion, chipbonding, mikrokomponentmontering och förstklassig medicinsk utrustning.

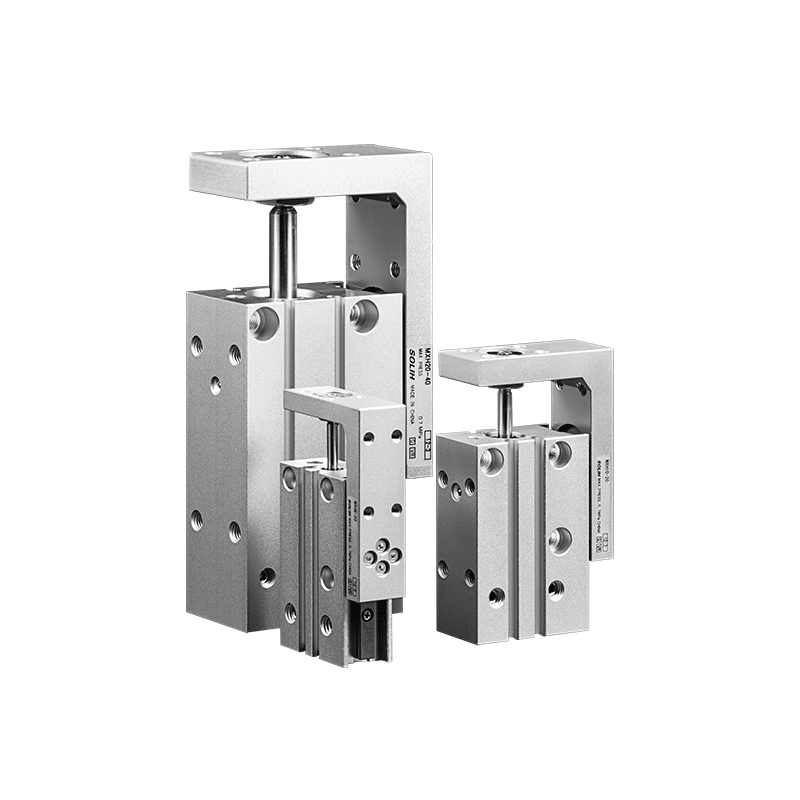

SOLH MXH smalt kompakt pneumatiskt skjutbord är utbytbart med SMC MXH-serien. Drivs av dubbel kolv och utrustad med cirkulerande kulstyrskena, antar den en ultrasmal kropp lämplig för tät sida vid sida-layout. Den har utmärkt anti-offset- och anti-torsionskapacitet med tillåtet vridmoment runt 6 gånger traditionella MXU-slider, repeterad positioneringsnoggrannhet ±0,02 mm och maximal standardslaglängd upp till 60 mm. Stöder 4-riktningsmontering och 3-sidig rörledning, den levereras med inbyggd magnet som är kompatibel med olika magnetiska strömbrytare, dubbla gummibuffertar och möjliggör kontinuerlig oljefri drift. Borrningsstorlekar φ6~20mm, används ofta för medelprecision och högfrekvent överföring av långa slag av 3C-komponenter och små plastdelar under fribärande eller ensidig belastning i utrymmesbegränsad automationsutrustning.

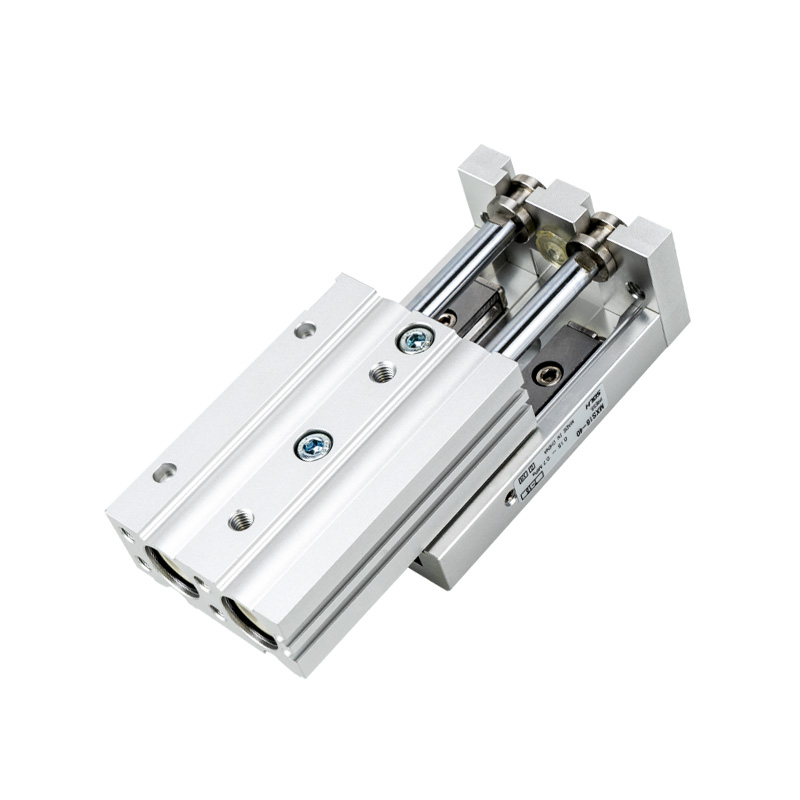

SOLH MXS integrerade pneumatiska glidbord med hög styvhet är fullt utbytbara med SMC MXS-serien. Den använder tvåkolvsdrivning och förspända styrskenor för tvärrullar för nollspelningsrörelse, vilket ger dubbelt så mycket dragkraft som encylindriga glidar med samma hål och repeterad positioneringsnoggrannhet upp till ±0,01 mm. Den ultratunna integrerade strukturen sparar 30%~50% installationsutrymme jämfört med delad cylinder plus externa styrsatser. Tresidig montering med positioneringsstifthål (botten, sida och axiellt) stöds. Borrstorlekar φ6~25mm med standardslag 10~150mm, valfria 0~5mm slaglängder. Inbyggd magnet passar magnetbrytare och möjliggör oljefri drift. Används i stor utsträckning för linjär överföring med hög styvhet och hög precision i halvledare, 3C-precisionsmontering och optiska komponentinriktningsstationer.

SOLH MXQ ekonomiskt pneumatiskt glidbord är utbytbart med SMC MXQ-serien. Den använder dubbelkolvsdrivning och icke-förspänd recirkulerande kulstyrskena, byggd som en ultratunn lätt integrerad enhet med lägre höjd och lättare vikt än MXS, vilket uppnår en repeterad positioneringsnoggrannhet på ±0,02 mm. Tresidig montering med positioneringsstifthål (botten, sido och axiellt) är tillgänglig. Hålstorlekar φ6~25mm, standardslag 10~150mm, valfria 0~5mm slaglängder. Inbyggd magnet passar magnetomkopplare och stödjer oljefri drift. Som ett kostnadseffektivt grundläggande linjärt ställdon passar det budgetkänsliga projekt och används i stor utsträckning för lätta högfrekventa överföringar av små elektroniska och plastdelar och automatiserade monteringslinjer med standardprecision.

SOLH Richge MXF ultratunt pneumatiskt skjutbord med hög styvhet är utbytbart med SMC MXF-serien. Cylindern och tvärrullstyrningen är anordnade parallellt, med kroppshöjden reducerad med 40 % jämfört med motsvarande MXS-modeller, idealisk för automationsutrustning med begränsat vertikalt spelrum. Den stöder dubbel montering i topp och botten med positioneringsstifthål, repetitionsnoggrannhet ±0,02 mm, hålstorlekar φ8~20 mm och maximalt standardslag 100 mm. Utrustad med dubbelsidiga polyuretanbuffertar som standard, valfria X10/X11 slagjusteringar och hydrauliska buffertar. Inbyggd magnet fungerar med magnetomkopplare och möjliggör oljefri långcykeldrift. Används i stor utsträckning för medelstor överföring av långa slag såsom 3C-modulhantering, precisionspressning och stationsväxling.

SOLH MY1B mekaniskt sammanfogad bascylinder utan stång uppnår full utbytbarhet med motsvarande SMC-modeller. Utrustad med inre tätningsbälte och yttre dammsäker rem, tar den bort den externa kolvstången, vars totala installationslängd är nära effektivt slaglängd och sparar mer än 50 % layoututrymme jämfört med dragstångscylindrar. Borrningsstorlekar sträcker sig från φ10 till 100 mm med maximal slaglängd upp till 5000 mm. Glidbordet är styvt förbundet med kolven med enastående böjmotstånd, vilket möjliggör direkt lastmontering utan hjälpstyrningar under lätt belastning. Fyrvägsrör (fram, bak, sida, botten) är tillgängliga; modellerna φ25~40 uppnår 17% viktminskning. Standard inbyggda justerbara luftkuddar är utrustade med valfria externa hydrauliska buffertar och dubbla slagjusteringar. Förbeställda spår passar magnetiska strömbrytare i D-M9-serien, och oljefri drift stöds för rena verkstäder. Klassificerad efter lastkapacitet: φ10~20 för lätt, φ25~40 för medel-lätt, φ50~63 för medelstor, φ80~100 för tung last. Används i stor utsträckning vid långväga materialtransporter, automatisk dörrmanövrering, tung arbetsstyckesförskjutning vid bearbetning och långslagspositionering som trycker på icke-standardiserade automationslinjer som en ekonomisk universell linjär körningslösning.
